Phanh tang trống là một trong những hệ thống phanh truyền thống được ứng dụng phổ biến trên nhiều dòng xe. Bài viết này sẽ giúp bạn nắm rõ cấu tạo phanh tang trống, nguyên lý hoạt động, ưu nhược điểm và so sánh với phanh đĩa để hiểu rõ hơn về hiệu quả và tính ứng dụng thực tế.
Phanh Tang Trống Là Gì?
Phanh tang trống (drum brake) là hệ thống phanh sử dụng các guốc phanh nằm bên trong một tang trống quay cùng bánh xe. Khi người lái đạp phanh, guốc phanh được ép vào mặt trong của tang trống, tạo ma sát để giảm tốc hoặc dừng bánh xe.

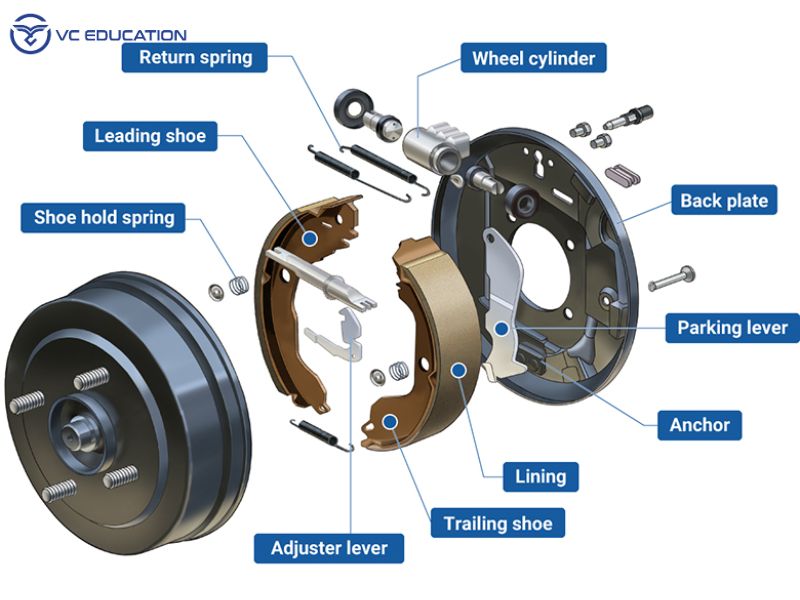

Cấu Tạo Chi Tiết Của Hệ Thống Phanh Tang Trống
Để hiểu rõ cách thức hoạt động của phanh tang trống, việc nắm vững các bộ phận cấu thành là điều cần thiết. Một hệ thống phanh tang trống điển hình bao gồm các thành phần chính sau:
Trống phanh (Tang trống)
Đây là bộ phận hình trụ rỗng, được gắn và quay cùng bánh xe. Khi phanh, má phanh sẽ ép vào bề mặt bên trong của tang trống, tạo ra ma sát và sinh nhiệt để làm chậm vòng quay của bánh xe. Chất liệu làm tang trống thường là gang đúc, có khả năng chịu nhiệt và mài mòn tốt.
Guốc phanh và má phanh
Bên trong phanh tang trống thường có 2 guốc phanh hình bán nguyệt làm bằng hợp kim chịu nhiệt như thép cán, hợp kim nhôm. Trên bề mặt guốc phanh là má phanh làm bằng vật liệu chịu nhiệt, chịu ma sát tốt. Má phanh có nhiều loại mỗi loại sẽ được cấu tạo khác nhau vật liệu chủ yếu như hợp chất gốm và vụn kim loại. Hợp chất bán kim loại gồm vụn kim loại đồng, sắt,… trộn cùng hợp chất kết dính, hoặc hợp chất hữu cơ là tổng hợp của các chất như cao su, sợi carbon, sợi thủy tinh.
Khi hoạt động hệ thống guốc phanh sẽ đẩy ra ngoài đưa bề mặt má phanh tiếp xúc với mặt trong tang trống tạo ra sát, sinh nhiệt cao giúp giảm tốc độ của xe.
Xi lanh bánh xe
Là trái tim của hệ thống thủy lực trong phanh tang trống, xi lanh bánh xe (hay còn gọi là cốc phanh) chứa piston và được cung cấp dầu phanh từ xi lanh chính. Khi bạn đạp phanh, áp suất dầu sẽ đẩy piston trong xi lanh bánh xe, làm cho các má phanh tách ra và ép vào tang trống.
Lò xo hồi vị và cơ cấu điều chỉnh
Lò xo hồi vị có nhiệm vụ kéo các má phanh trở lại vị trí ban đầu (không tiếp xúc với tang trống) khi bạn nhả bàn đạp phanh. Cơ cấu điều chỉnh là một bộ phận nhỏ nhưng quan trọng, giúp tự động hoặc thủ công điều chỉnh khe hở giữa má phanh và tang trống khi má phanh bị mòn, đảm bảo hiệu quả phanh luôn ổn định.
Tấm tựa phanh
Tấm tựa phanh là một tấm kim loại cứng, cố định, được gắn vào moay-ơ bánh xe. Tất cả các bộ phận của phanh tang trống như má phanh, xi lanh bánh xe, lò xo hồi vị đều được lắp đặt trên tấm tựa phanh này.

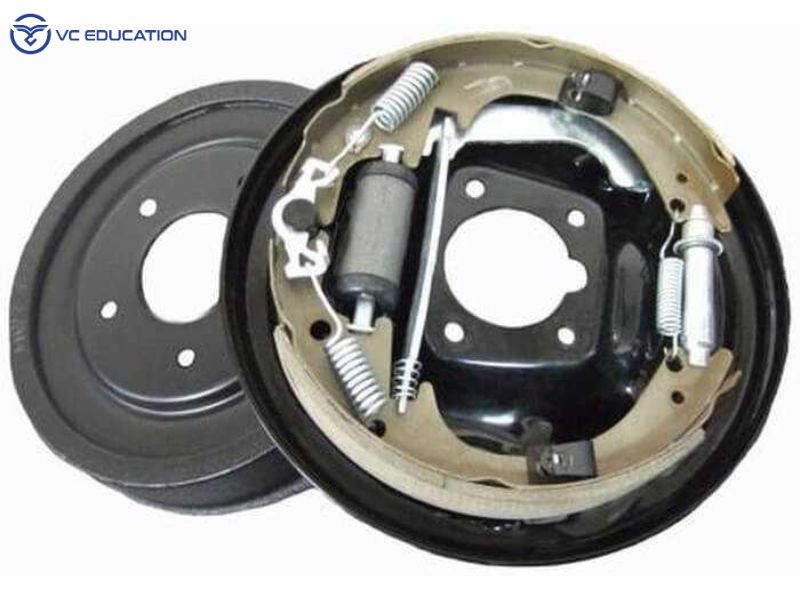

Nguyên Lý Hoạt Động Phanh Tang Trống
Nguyên lý hoạt động của phanh tang trống dựa trên sự biến đổi năng lượng động học thành năng lượng nhiệt thông qua ma sát. Quy trình diễn ra như sau:
Quá trình đạp phanh
Khi người lái đạp bàn đạp phanh, áp suất dầu phanh từ xi lanh chính sẽ truyền đến các xi lanh bánh xe. Dầu phanh đẩy các piston trong xi lanh bánh xe, khiến chúng ép các má phanh mở rộng ra và áp sát vào bề mặt bên trong của tang trống đang quay. Lực ma sát được tạo ra sẽ chống lại chuyển động quay của tang trống, từ đó làm giảm tốc độ của bánh xe và dừng xe.
Hiện tượng tự cường hóa
Ở một số thiết kế phanh tang trống, chuyển động quay của tang trống có thể tạo hiệu ứng tự cường hóa, khiến lực ma sát hỗ trợ ép guốc phanh vào tang trống. Mức độ và chiều tác dụng của hiệu ứng này phụ thuộc vào kiểu bố trí guốc phanh, chẳng hạn leading–trailing hoặc duo-servo.

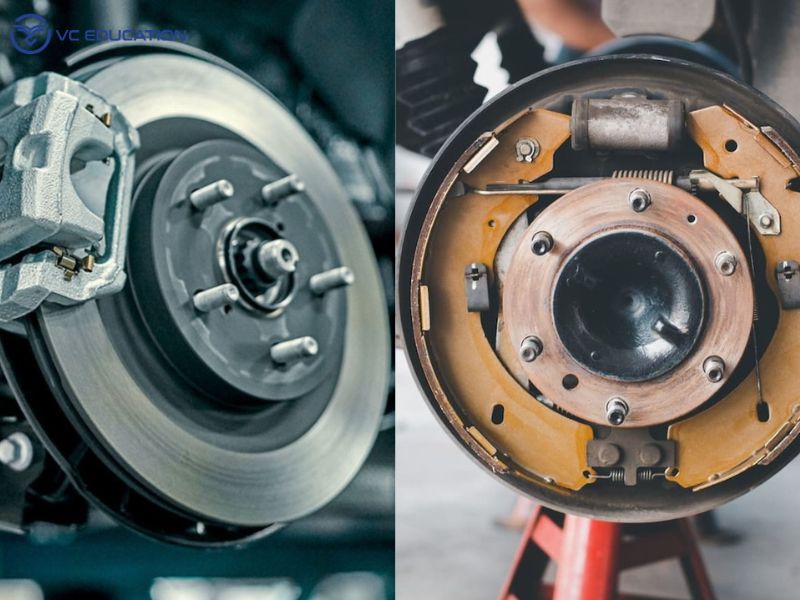

So Sánh Phanh Tang Trống và Phanh Đĩa: Lựa Chọn Nào Tối Ưu?
Việc so sánh phanh tang trống và phanh đĩa giúp chúng ta hiểu rõ hơn về ưu nhược điểm của từng loại và lý do tại sao các nhà sản xuất lại lựa chọn chúng cho các vị trí khác nhau trên xe.
| Tiêu chí | Phanh tang trống | Phanh đĩa |
|---|---|---|
| Cơ chế ma sát | Guốc phanh ép vào mặt trong tang trống | Má phanh ép vào hai mặt đĩa phanh |
| Tản nhiệt | Kém hơn | Tốt hơn |
| Khả năng chống brake fade | Thấp hơn khi làm việc nhiệt cao kéo dài | Tốt hơn |
| Lực phanh | Có thể tận dụng hiệu ứng tự cường hóa | Tuyến tính, dễ kiểm soát |
| Kiểm tra | Thường phải tháo tang trống | Dễ quan sát hơn |
| Chi phí | Thường thấp | Thường cao hơn |
| Phanh đỗ | Dễ tích hợp | Có thể cần cơ cấu riêng tùy thiết kế |
| Ứng dụng | Bánh sau xe phổ thông, một số xe thương mại | Bánh trước và nhiều hệ thống bốn bánh đĩa |

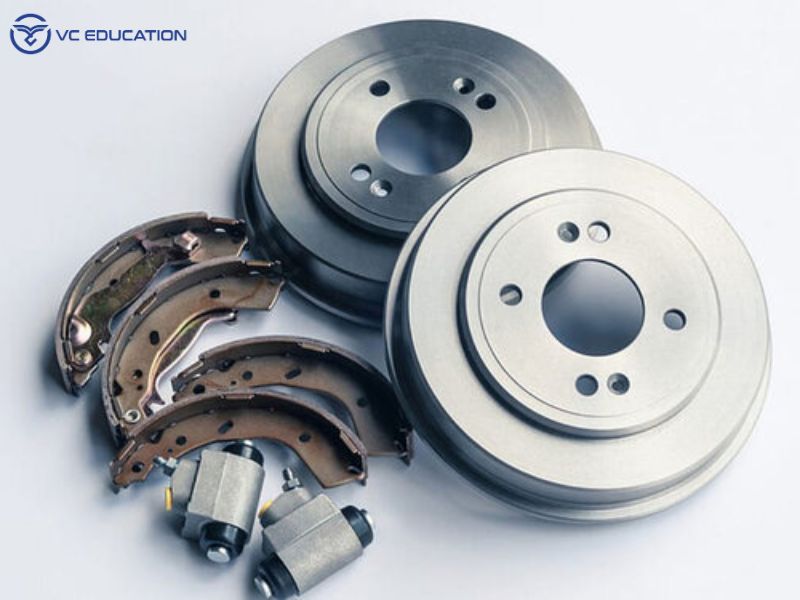

Ưu và Nhược Điểm của Phanh Tang Trống
Mỗi công nghệ đều có những điểm mạnh và điểm yếu riêng, và phanh tang trống cũng không ngoại lệ.
Ưu điểm nổi bật
- Chi phí sản xuất và bảo dưỡng thấp: Cấu tạo đơn giản, ít chi tiết phức tạp, giúp giảm giá thành sản xuất và chi phí thay thế phụ tùng.
- Hiệu ứng tự cường hóa: Như đã đề cập, khả năng tự cường hóa giúp tạo ra lực phanh lớn hơn với cùng một lực tác động, đặc biệt hữu ích cho các xe tải nặng hoặc ở bánh sau của xe con.
- Hạn chế tác động từ môi trường: Cơ cấu kín giúp hạn chế bụi bẩn và tác động trực tiếp từ môi trường, tuy nhiên nếu nước hoặc chất bẩn lọt vào bên trong tang trống thì khả năng thoát ra có thể kém hơn phanh đĩa.
- Phanh tay hiệu quả: Phanh tang trống dễ dàng tích hợp cơ cấu phanh tay cơ khí, hoạt động độc lập với hệ thống phanh thủy lực chính.
- Ít bị ăn mòn: Do được bảo vệ kín đáo, các bộ phận bên trong ít bị rỉ sét hay ăn mòn hơn so với phanh đĩa.
Một ví dụ chi tiết về tầm quan trọng của các thành phần trong hệ thống xe là khả năng kiểm soát tốc độ ổn định, tương tự như cách cánh gió ô tô giúp xe ổn định ở tốc độ cao.
Nhược điểm cần lưu ý
- Khả năng tản nhiệt kém: Thiết kế kín của phanh tang trống khiến nhiệt độ dễ bị tích tụ bên trong khi phanh liên tục hoặc phanh gấp. Điều này có thể dẫn đến hiện tượng “fading” (mất phanh do quá nhiệt), làm giảm hiệu quả phanh.
- Khó thoát bụi mòn: Bụi từ má phanh khi mòn khó thoát ra ngoài, có thể tích tụ bên trong và làm giảm hiệu quả phanh hoặc gây tiếng ồn.
- Thiết kế cồng kềnh: Kích thước lớn hơn so với phanh đĩa cùng hiệu suất, làm tăng khối lượng không treo của xe.
- Khó kiểm tra và bảo dưỡng: Để kiểm tra và thay thế các chi tiết bên trong, cần phải tháo rời tang trống, mất nhiều thời gian và công sức hơn so với phanh đĩa.
- Phản hồi kém hơn: Cảm giác phanh qua bàn đạp thường không nhạy bén và chính xác bằng phanh đĩa.
Phanh Tang Trống Được Ứng Dụng Ở Đâu Trong Ngành Ô Tô Hiện Đại?
Mặc dù phanh đĩa đã trở nên phổ biến ở bánh trước của hầu hết các loại xe hiện đại, phanh tang trống vẫn giữ vai trò quan trọng trong một số ứng dụng nhất định.
Xe con và xe du lịch
Ở nhiều dòng xe con và xe du lịch phổ thông, phanh tang trống vẫn được sử dụng cho bánh sau. Điều này là do bánh sau thường chịu ít tải trọng và lực phanh hơn so với bánh trước. Việc sử dụng phanh tang trống ở bánh sau giúp tiết kiệm chi phí sản xuất, đồng thời vẫn đảm bảo hiệu quả phanh cần thiết và dễ dàng tích hợp phanh tay. Kể cả một số dòng xe crossover phổ biến cũng vẫn sử dụng cấu hình phanh đĩa trước và tang trống sau để tối ưu chi phí.
Xe tải và xe thương mại
Trên các xe tải nặng, xe buýt và các loại xe thương mại khác, phanh tang trống vẫn được ưa chuộng nhờ khả năng tự cường hóa và độ bền cao, phù hợp với tải trọng lớn và điều kiện vận hành khắc nghiệt. Khả năng cung cấp lực phanh mạnh mẽ mà không cần hệ thống thủy lực quá phức tạp là một lợi thế lớn.

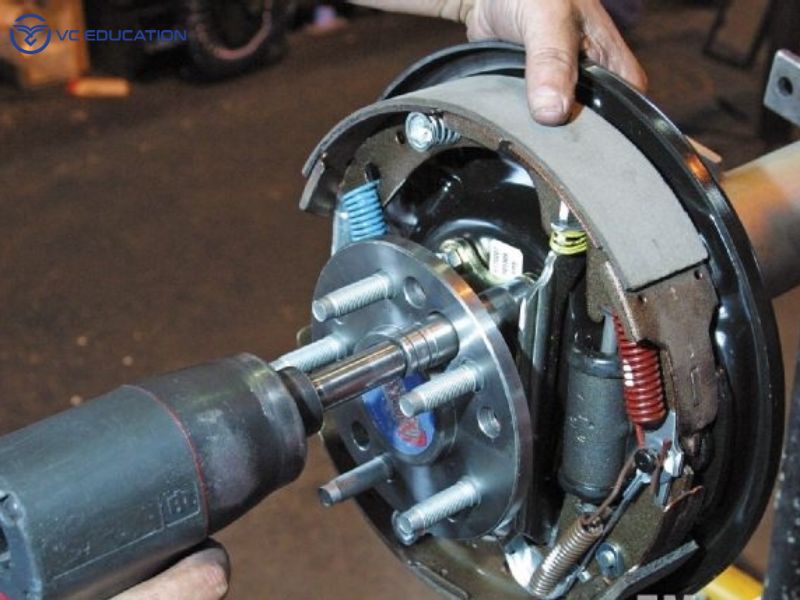

Bảo Dưỡng và Sửa Chữa Phanh Tang Trống
Để đảm bảo an toàn và kéo dài tuổi thọ của hệ thống phanh, việc bảo dưỡng định kỳ là vô cùng quan trọng. Các chuyên gia tại Trung tâm VCE nhấn mạnh tầm quan trọng của việc hiểu các dấu hiệu hỏng hóc và quy trình bảo dưỡng đúng cách.
Dấu hiệu nhận biết cần bảo dưỡng
- Tiếng ồn lạ khi phanh: Tiếng kêu rít, ken két hoặc tiếng cọ xát có thể là dấu hiệu má phanh bị mòn hết, hoặc có vật lạ kẹt bên trong.
- Bàn đạp phanh bị lún sâu hoặc quá cứng: Có thể do rò rỉ dầu phanh, má phanh mòn quá mức hoặc cơ cấu tự điều chỉnh bị kẹt.
- Xe bị lệch khi phanh: Dấu hiệu này cho thấy lực phanh giữa các bánh không đều, có thể do một bên má phanh bị kẹt hoặc xi lanh bánh xe hoạt động không đúng.
- Phanh tay không hiệu quả: Phanh tay lỏng hoặc không giữ được xe khi đỗ cũng là dấu hiệu má phanh tang trống cần được kiểm tra.
Quy trình kiểm tra và bảo dưỡng cơ bản
Hệ thống phanh tang trống nên được kiểm tra mỗi 20.000 – 40.000 km hoặc theo lịch bảo dưỡng của nhà sản xuất. Quy trình bao gồm:
- Kiểm tra độ mòn má phanh: Tháo tang trống và kiểm tra độ dày của má phanh. Nếu quá mòn, cần thay thế.
- Kiểm tra tình trạng xi lanh bánh xe: Xem xét có rò rỉ dầu phanh hay không, piston có bị kẹt không.
- Vệ sinh các chi tiết: Loại bỏ bụi bẩn, cặn bám bên trong tang trống và các bộ phận.
- Kiểm tra lò xo và cơ cấu điều chỉnh: Đảm bảo các lò xo còn độ đàn hồi tốt và cơ cấu điều chỉnh hoạt động trơn tru.
Khi nào cần thay thế linh kiện?
Má phanh thường cần thay thế khi độ dày vật liệu ma sát xuống dưới mức cho phép (thường là 1-2mm). Tang trống cũng có giới hạn mòn. Nếu tang trống bị xước sâu, biến dạng hoặc vượt quá đường kính cho phép, cần phải thay thế để đảm bảo hiệu quả phanh. Việc chẩn đoán các vấn đề này đòi hỏi kiến thức chuyên sâu và kinh nghiệm thực tế. Tương tự như việc chẩn đoán lỗi hộp số tự động, việc xác định chính xác nguyên nhân hỏng hóc hệ thống phanh là bước đầu tiên để sửa chữa hiệu quả.
Các Câu Hỏi Thường Gặp Về Phanh Tang Trống
Dưới đây là một số câu hỏi phổ biến về phanh tang trống mà nhiều người dùng quan tâm:
Phanh tang trống có an toàn không?
Phanh tang trống vẫn là một hệ thống an toàn và đáng tin cậy khi được bảo dưỡng đúng cách. Mặc dù có nhược điểm về tản nhiệt so với phanh đĩa, nhưng với ứng dụng phù hợp (thường là bánh sau) và công nghệ hiện đại, nó vẫn đảm bảo hiệu quả hãm phanh cần thiết cho xe.
Phanh tang trống khác phanh đĩa như thế nào?
Điểm khác biệt chính là phanh tang trống sử dụng má phanh ép vào mặt trong của hình trụ (tang trống), trong khi phanh đĩa sử dụng kẹp phanh (caliper) ép má phanh vào hai mặt của một đĩa quay. Phanh đĩa tản nhiệt tốt hơn và cho cảm giác phanh nhạy hơn, trong khi phanh tang trống có chi phí thấp hơn, bền bỉ hơn trong môi trường bụi bẩn và có hiệu ứng tự cường hóa.
Khi nào cần thay má phanh tang trống?
Má phanh tang trống cần được thay thế khi độ dày vật liệu ma sát xuống dưới mức khuyến nghị của nhà sản xuất (thường khoảng 1-2mm), hoặc khi có các dấu hiệu như tiếng kêu lạ, bàn đạp phanh lún sâu, hoặc hiệu quả phanh giảm rõ rệt.
Phanh tang trống thường dùng cho bánh nào trên ô tô?
Phanh tang trống thường được sử dụng cho bánh sau của các xe con, xe du lịch phổ thông và xe tải. Điều này là do bánh trước chịu phần lớn lực phanh và nhiệt độ cao hơn, cần đến hiệu suất tản nhiệt vượt trội của phanh đĩa.
