Mạng truyền dẫn và bảo vệ điện thân xe ô tô là gì?

Mạng truyền dẫn và cơ chế bảo vệ điện thân xe gồm hai nhóm chức năng khác nhau. CAN, LIN và Gateway giúp BCM cùng các ECU trao đổi dữ liệu; cầu chì, fusible link và mạch bảo vệ điện tử phân phối nguồn, ngắt hoặc giới hạn dòng điện khi xảy ra quá tải, ngắn mạch hay quá nhiệt.

Mạng dữ liệu không cấp công suất cho phụ tải; cầu chì và rơ-le không truyền dữ liệu. Một chức năng chỉ hoạt động khi cả đường truyền, nguồn, mass và cơ cấu chấp hành bình thường.

Mạng truyền dẫn và cơ chế bảo vệ điện thân xe ô tô là gì?

Mạng truyền dẫn giúp BCM và các ECU trao đổi yêu cầu, dữ liệu cảm biến và trạng thái điều khiển qua CAN hoặc LIN. Cơ chế bảo vệ dùng cầu chì, fusible link hoặc driver điện tử để ngắt hay giới hạn dòng khi mạch gặp sự cố.

Hai nhóm là lớp nền của hệ thống điện thân xe ô tô. Lỗi nguồn hoặc mạng có thể làm nhiều hệ thống cùng ngừng hoạt động.

Mạng truyền dẫn và bảo vệ điện thân xe ô tô gồm những bộ phận nào?

Hệ thống gồm phần truyền dữ liệu, phân phối nguồn, bảo vệ và đường hồi dòng; cấu hình thay đổi theo từng xe.

Nhóm	Thành phần thường gặp	Chức năng chính
Mạng dữ liệu	CAN, CAN FD, LIN	Truyền thông điệp giữa các ECU
Giao tiếp vật lý	Transceiver, dây xoắn đôi, dây LIN, giắc nối	Chuyển đổi và dẫn tín hiệu mạng
Kết nối mạng	Gateway	Định tuyến, lọc hoặc chuyển dữ liệu giữa các mạng
Ổn định đường truyền	Điện trở kết thúc trên mạng phù hợp	Hạn chế phản xạ tín hiệu
Phân phối nguồn	Junction Box, Power Distribution Module	Chia nguồn đến ECU và phụ tải
Bảo vệ quá dòng	Cầu chì, fusible link	Ngắt mạch khi dòng vượt giới hạn thiết kế
Điều khiển tải	Rơ-le, transistor công suất, high-side driver	Đóng/ngắt hoặc điều chỉnh nguồn cho tải
Đường hồi dòng	Dây mass, điểm mass thân xe	Hoàn thành mạch điện và giữ điện áp ổn định

Transceiver nối vi điều khiển trong ECU với đường bus vật lý. Một số linh kiện chịu được ngắn mạch, xung quá độ và ESD trên chân CAN/LIN, nhưng không thay thế bảo vệ của nhánh tải. Nguồn: NXP.

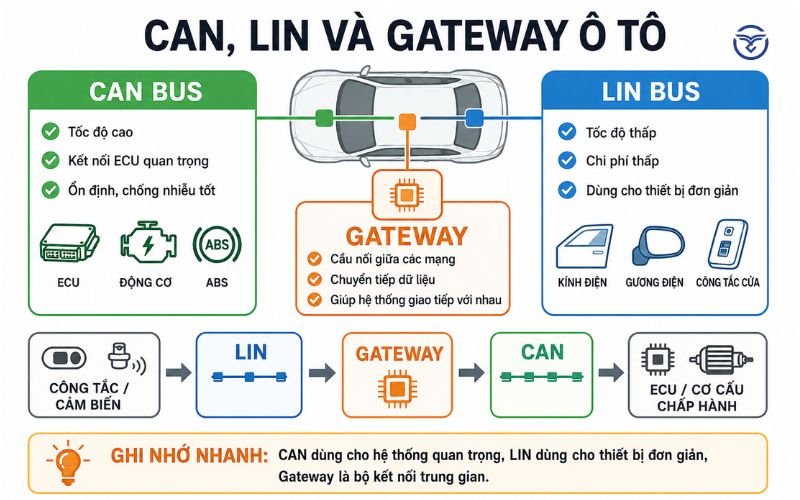

CAN, LIN và Gateway khác nhau như thế nào?

CAN và LIN truyền dữ liệu, còn Gateway kết nối các mạng. CAN phù hợp lưu lượng cao hơn; LIN phù hợp thiết bị thân xe cục bộ.

Tiêu chí	CAN/CAN FD	LIN	Gateway
Bản chất	Giao thức và mạng truyền thông	Mạng truyền thông cục bộ	Bộ điều phối giữa các mạng
Đường truyền điển hình	Hai dây vi sai CAN-H và CAN-L	Một dây tín hiệu	Nhiều cổng CAN, LIN hoặc Ethernet tùy xe
Tốc độ tham khảo	Classical CAN đến 1 Mbps; CAN FD cao hơn	Đến khoảng 20 kbps	Phụ thuộc mạng được kết nối
Phạm vi ứng dụng	BCM, bảng đồng hồ, ECU miền và Gateway	Cửa, gương, ghế, điều hòa, đèn nội thất	Kết nối các miền điều khiển
Lỗi thường gặp	Chập bus, đứt dây, sai kết thúc, ECU kéo sập mạng	Chập đường LIN, mất thiết bị điều phối hoặc thiết bị nhánh	Mất nguồn, lỗi định tuyến hoặc mất một kênh mạng

LIN dùng một dây và đạt khoảng 20 kbps; Classical CAN có thể đạt 1 Mbps, còn CAN FD cao hơn tùy biến thể. Đây là khả năng công nghệ, không phải giá trị đo chung cho mọi xe. Nguồn: Infineon.

Gateway định tuyến dữ liệu giữa các mạng và có thể tích hợp cùng BCM. Gateway mất nguồn có thể khiến máy chẩn đoán không truy cập được một nhóm ECU phía sau nó.

Dữ liệu được truyền giữa các ECU như thế nào?

Dữ liệu thường đi theo chuỗi: công tắc/cảm biến → ECU gửi → CAN/LIN → Gateway → ECU nhận → cơ cấu chấp hành.

Ví dụ khi người lái mở khóa cửa:

1. Remote hoặc Smart Key gửi yêu cầu.
2. BCM xác nhận điều kiện và phát thông điệp CAN.
3. Mô-đun cửa nhận lệnh trực tiếp hoặc qua Gateway.
4. Mô-đun cửa cấp điện cho mô-tơ khóa.
5. Trạng thái cửa được gửi lại BCM.

CAN chỉ truyền yêu cầu; nguồn mô-tơ đi qua cầu chì và mạch công suất. Xem thêm hệ thống điều khiển cửa và gương ô tô.

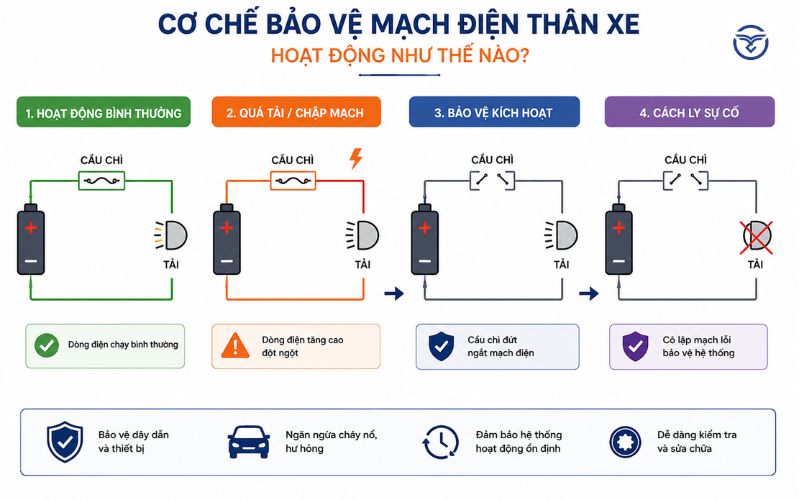

Cơ chế bảo vệ mạch điện thân xe hoạt động như thế nào?

Cơ chế bảo vệ giới hạn hư hỏng khi dây, phụ tải hoặc ECU gặp sự cố. Phần tử bảo vệ phải đúng thiết kế của nhà sản xuất.

Cầu chì bảo vệ mạch điện ra sao?

Cầu chì nóng chảy khi dòng vượt đặc tính định mức, qua đó bảo vệ dây dẫn trước nguy cơ quá nhiệt. Nếu cầu chì mới tiếp tục đứt, cần tìm chạm mass, tải kẹt hoặc dòng bất thường; không tăng trị số cầu chì.

Fusible link khác cầu chì thông thường như thế nào?

Fusible link thường bảo vệ đường nguồn chính gần ắc quy hoặc hộp phân phối. Cầu chì nhánh bảo vệ các mạch nhỏ hơn. Vị trí và trị số phải tra theo đúng xe.

Rơ-le và Junction Box có tác dụng gì?

Rơ-le dùng dòng điều khiển nhỏ để đóng/ngắt tải; Junction Box tập trung cầu chì, rơ-le và mạch phân phối. Rơ-le không thay cầu chì. Nếu rơ-le đóng nhưng tải không chạy, kiểm tra tiếp điểm, đường công suất và mass theo cách kiểm tra rơ-le 5 chân.

Mạch bảo vệ điện tử hoạt động như thế nào?

Driver high-side hoặc low-side có thể giám sát dòng, giới hạn quá tải, ngắt khi quá nhiệt và báo hở tải hoặc chạm mạch. Cách khôi phục đầu ra khác nhau theo xe. Texas Instruments cung cấp ví dụ về smart high-side switch tích hợp bảo vệ và chẩn đoán tải.

Mạng dữ liệu và mạch nguồn phối hợp như thế nào?

Mạng dữ liệu truyền yêu cầu; mạch nguồn cấp năng lượng cho tải. Với kính điện, Door Module nhận lệnh qua tín hiệu trực tiếp hoặc LIN/CAN, sau đó driver cấp nguồn cho mô-tơ. CAN mất giao tiếp làm lệnh không tới; cầu chì đứt khiến dữ liệu vẫn có thể xuất hiện nhưng kính không chạy.

Nguyên tắc này cũng áp dụng cho hệ thống đèn chiếu sáng trên ô tô, gạt nước và điều hòa. Không nên kết luận hỏng ECU chỉ vì tải không hoạt động.

Dấu hiệu nào cho thấy mạng truyền dẫn hoặc mạch bảo vệ bị lỗi?

Lỗi mạng làm mất giao tiếp; lỗi nguồn làm ECU hoặc phụ tải mất điện. ECU mất nguồn vẫn có thể tạo DTC truyền thông tại ECU khác.

Hiện tượng	Khu vực nghi ngờ	Kiểm tra đầu tiên
Nhiều ECU mất giao tiếp	Nguồn chung, CAN, Gateway	Quét toàn xe và xác định nhóm ECU bị mất
Xuất hiện nhiều DTC nhóm U	Điện áp nguồn, mass, mạng dữ liệu	Xác định ECU nào ngừng phản hồi đầu tiên
Nhiều thiết bị mất cùng lúc	Cầu chì tổng, Junction Box, BCM	Tra sơ đồ phân phối nguồn
Cầu chì liên tục đứt	Dây chạm mass, tải kẹt hoặc quá dòng	Cô lập từng nhánh tải
Lỗi thay đổi khi rung hoặc mở cửa	Giắc lỏng, oxy hóa, dây đứt ngầm	Kiểm tra bó dây và giắc tại vùng chuyển động
Rơ-le đóng nhưng tải không chạy	Tiếp điểm, dây công suất, mass, phụ tải	Đo điện áp và sụt áp dưới tải
Không truy cập được một ECU	ECU mất nguồn, mass hoặc đường truyền	Kiểm tra nguồn và mass ECU trước

Mã U không tự chứng minh dây CAN bị đứt. ECU mất nguồn, mass kém hoặc Gateway lỗi cũng có thể tạo DTC nhóm U.

Chẩn đoán mạng truyền thông và bảo vệ điện theo quy trình nào?

Chẩn đoán nên bắt đầu từ nguồn, mass và sơ đồ kiến trúc. Thay Gateway ngay có thể bỏ sót cầu chì nguồn ECU bị đứt.

1. Xác nhận phạm vi: ghi lại thiết bị, ECU và điều kiện xuất hiện lỗi.
2. Kiểm tra nguồn: đánh giá ắc quy, điện áp sạc và sụt áp.
3. Quét toàn hệ thống: lưu DTC và danh sách ECU giao tiếp được bằng thiết bị chẩn đoán OBD.
4. Tra sơ đồ: xác định Gateway, nhánh CAN/LIN, cầu chì và điểm mass.
5. Kiểm tra phần tử nguồn: đo cầu chì, fusible link và rơ-le, không chỉ nhìn bằng mắt.
6. Đo nguồn và mass ECU: kiểm tra tại giắc trong điều kiện có tải.
7. Đo mạng theo tài liệu hãng: kiểm tra điện áp, điện trở hoặc dạng sóng CAN-H, CAN-L và LIN đúng điều kiện.
8. Cô lập nhánh nghi ngờ: ngắt từng nhánh theo quy trình để tìm phần tử kéo sập mạng.
9. Kiểm tra mạch tải: khi dữ liệu đúng nhưng tải không chạy, đo driver, dây và mass.
10. Xác nhận sửa chữa: xóa lỗi, vận hành và quét lại toàn xe.

Không đo điện trở khi mạng đang có nguồn; không chập nguồn hoặc dùng đèn thử công suất trên CAN-H, CAN-L và LIN. Tháo ECU, Gateway hoặc Junction Box phải theo hướng dẫn hãng.

Câu hỏi thường gặp về mạng truyền dẫn và bảo vệ điện thân xe

Gateway có phải là BCM không?

Không nhất thiết. Gateway định tuyến dữ liệu; BCM quản lý chức năng điện thân xe. Một số xe tích hợp cả hai trong cùng cụm.

Mã lỗi U có luôn do mạng CAN bị hỏng không?

Không. ECU mất nguồn, mass kém, điện áp thấp hoặc Gateway không chuyển dữ liệu cũng có thể tạo mã U.

Vì sao cầu chì còn tốt nhưng thiết bị không có điện?

Nguồn có thể mất tại rơ-le, Junction Box, dây, mass hoặc driver. Cần đo điện áp và sụt áp dưới tải.

Rơ-le có bảo vệ mạch điện không?

Rơ-le đóng/ngắt tải. Cầu chì, fusible link hoặc mạch điện tử mới đảm nhiệm bảo vệ quá dòng.

Kết luận

Mạng truyền dẫn và bảo vệ điện thân xe ô tô gồm đường CAN/LIN và Gateway, đường nguồn cùng phần tử bảo vệ. Khi nhiều hệ thống cùng lỗi, hãy kiểm tra nguồn, mass, DTC và sơ đồ trước khi thay BCM hoặc Gateway.
