Hệ thống điều khiển cửa và gương ô tô: Cấu tạo, nguyên lý

Hệ thống điều khiển cửa và gương ô tô dùng để khóa cửa, nâng hạ kính, chỉnh và gập gương. Tùy xe, công tắc gửi lệnh trực tiếp hoặc qua BCM, mô-đun cửa trước khi mô-tơ hoạt động. Trên xe hiện đại, hệ thống có thể dùng CAN hoặc LIN. Lỗi mất nguồn, đứt dây tại bản lề hoặc mất truyền thông có thể làm nhiều chức năng trên cùng cửa ngừng hoạt động.

Hệ thống điều khiển cửa và gương ô tô là gì?

Hệ thống điều khiển cửa và gương là một phân hệ của hệ thống điện thân xe ô tô. Hệ thống tiếp nhận yêu cầu, kiểm tra điều kiện và điều khiển cơ cấu trên cửa.

Hệ thống gồm ba nhóm chức năng chính:

1. Khóa cửa trung tâm: khóa hoặc mở một cửa hay toàn bộ cửa bằng công tắc, chìa khóa hoặc remote.
2. Kính cửa sổ điều khiển điện: nâng, hạ kính; tùy xe có chế độ một chạm, khóa kính và chống kẹt.
3. Gương chiếu hậu ngoài điều khiển điện: chỉnh mặt gương; tùy phiên bản có gập điện, sấy và nhớ vị trí.

Hệ thống điều khiển cửa và gương gồm những bộ phận nào?

Hệ thống thường gồm nguồn, thiết bị nhập lệnh, bộ điều khiển, dây hoặc mạng dữ liệu, mô-tơ và cơ cấu cơ khí.

Chi tiết	Nhiệm vụ
Ắc quy, cầu chì, rơ-le	Cấp nguồn, bảo vệ khi quá dòng hoặc ngắn mạch
Công tắc cửa lái/cửa phụ, nút khóa, remote	Gửi yêu cầu khóa cửa, nâng kính hoặc chỉnh gương
BCM, Driver/Passenger Door Module	Xử lý lệnh, kiểm tra điều kiện và điều khiển tải
Dây điện, giắc nối, CAN, LIN	Truyền nguồn, tín hiệu và dữ liệu
Mô-tơ khóa, mô-tơ kính, mô-tơ gương	Chuyển điện năng thành chuyển động
Công tắc báo cửa, cảm biến Hall, dòng mô-tơ	Xác định trạng thái, vị trí và tốc độ
Bộ nâng kính, chốt khóa, bánh răng gương	Truyền chuyển động tới kính, khóa hoặc gương

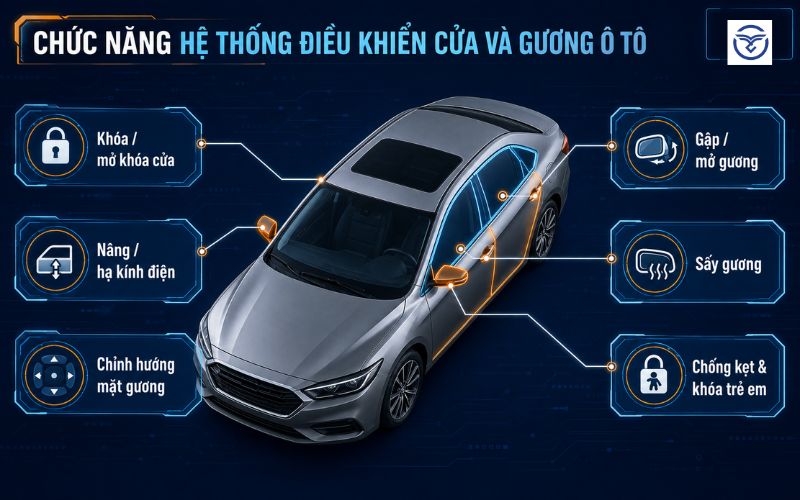

Hệ thống điều khiển cửa và gương có những chức năng gì?

Phân hệ	Chức năng cơ bản	Chức năng mở rộng tùy xe
Khóa cửa	Khóa/mở bằng nút hoặc remote	Tự khóa khi xe chạy, mở khi va chạm, liên kết báo động
Kính điện	Nâng/hạ bằng công tắc	Auto Up/Down, chống kẹt, điều khiển từ xa, khóa kính phụ
Gương điện	Chọn gương và chỉnh bốn hướng	Gập, sấy, nhớ vị trí, cụp khi lùi, báo rẽ tích hợp

Phải xác định đúng trang bị trước khi chẩn đoán: thuật toán chống kẹt và điều kiện gập gương khác nhau theo mẫu xe.

Hệ thống cửa và gương được điều khiển theo kiến trúc nào?

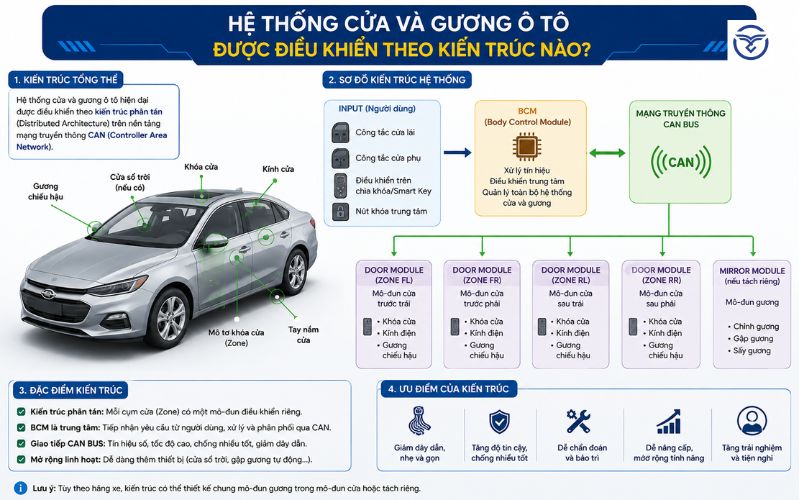

Hệ thống cửa và gương có thể điều khiển trực tiếp, tập trung qua BCM hoặc phân tán bằng mô-đun cửa. Một xe có thể kết hợp nhiều dạng.

Kiến trúc	Đường điều khiển điển hình	Đặc điểm chẩn đoán
Trực tiếp	Công tắc → rơ-le hoặc mô-tơ	Dễ đọc mạch nhưng nhiều dây công suất qua cửa
Tập trung	Công tắc → BCM → rơ-le/mô-tơ	Phải kiểm tra tín hiệu vào, logic và đầu ra BCM
Phân tán	Công tắc/BCM → CAN/LIN → mô-đun cửa → mô-tơ	Ít dây tín hiệu; lỗi giao tiếp có thể ảnh hưởng nhiều chức năng

Luồng tổng quát là: công tắc/remote → BCM → CAN/LIN → mô-đun cửa → mô-tơ → phản hồi.

Khóa cửa trung tâm hoạt động như thế nào?

Khóa cửa trung tâm đảo chiều dòng qua mô-tơ chấp hành. BCM hoặc mô-đun cửa đổi chiều điều khiển để đưa chốt tới vị trí Lock hay Unlock.

Lệnh có thể đến từ công tắc, remote hoặc Smart Key. Nếu chỉ một cửa không khóa, kiểm tra mô-tơ, cơ cấu và dây cửa đó. Nếu toàn bộ cửa không hoạt động, ưu tiên nguồn chung, BCM và mạng truyền thông.

Hệ thống kính điện ô tô hoạt động như thế nào?

Hệ thống kính điện đảo chiều mô-tơ để nâng hoặc hạ kính. Bộ nâng dạng cáp, thanh răng hoặc chữ X truyền chuyển động tới kính.

Ở mạch trực tiếp, công tắc đổi cực tính cấp cho mô-tơ. Ở mạch điện tử, công tắc gửi yêu cầu tới mô-đun cửa; mạch công suất điều khiển và giám sát mô-tơ. Chế độ một chạm cho phép kính tiếp tục chạy sau khi nhả công tắc.

Chống kẹt kính nhận biết vật cản bằng cách nào?

Chống kẹt kính phát hiện lực cản bất thường khi kính tự động đi lên, sau đó dừng và hạ xuống. Bộ điều khiển có thể đánh giá dòng mô-tơ, tốc độ, xung Hall hoặc độ gợn dòng.

Chống kẹt có giới hạn nhận biết và có thể chỉ hoạt động trong chế độ Auto Up. Không dùng bộ phận cơ thể để thử chức năng này.

Sau khi tháo ắc quy, một số xe mất dữ liệu hành trình. Nếu Auto Up/Down ngừng hoạt động, cần khởi tạo theo tài liệu hãng rồi kiểm tra cơ khí, cảm biến và mã lỗi nếu học lại thất bại.

Gương chỉnh điện và gương gập điện hoạt động như thế nào?

Gương chỉnh điện thường dùng hai mô-tơ để đổi góc ngang và dọc. Gương gập điện dùng thêm mô-tơ và bộ bánh răng để xoay cụm gương.

E-mirror có thể tích hợp trong Door ECU hoặc dùng mô-đun LIN độc lập; chức năng tùy xe gồm chỉnh, gập, nhớ và sấy.

Xem thêm cách chỉnh gương chiếu hậu ô tô để đặt đúng vùng quan sát.

Hệ thống điều khiển cửa và gương thường gặp lỗi gì?

Hiện tượng giúp khoanh vùng lỗi nguồn, dây, công tắc, mô-tơ, cơ khí, bộ điều khiển hoặc mạng truyền thông, nhưng không thay thế phép đo.

Hiện tượng	Nguyên nhân có thể	Kiểm tra đầu tiên
Tất cả cửa không khóa/mở	Mất nguồn, cầu chì, BCM không nhận lệnh, lỗi mạng	Nguồn BCM, dữ liệu công tắc, DTC
Chỉ một cửa không khóa	Mô-tơ yếu, cơ cấu kẹt, đứt dây, lỗi mô-đun cửa	Kích hoạt thử và kiểm tra bó dây cửa
Một kính không nâng/hạ	Công tắc, mô-tơ, bộ nâng, nguồn hoặc dây hỏng	So sánh lệnh công tắc chính/phụ, đo tại mô-tơ
Kính chạy chậm hoặc lệch	Rãnh bẩn, cáp mòn, kính kẹt, sụt áp	Kiểm tra cơ khí và sụt áp dưới tải
Auto Up/Down mất tác dụng	Mất khởi tạo, lỗi cảm biến, có DTC	Học lại và đọc dữ liệu vị trí
Kính tự hạ khi đi lên	Kính nặng, sai khởi tạo, phát hiện lực cản	Kiểm tra rãnh kính và quy trình reset
Gương chỉ chỉnh được một hướng	Hỏng tiếp điểm, mạch mô-tơ hoặc dây	Đo lệnh từng hướng tại giắc gương
Một cửa mất cả kính, khóa, gương	Mất nguồn/mass, đứt dây bản lề, mất giao tiếp	Kiểm tra nguồn, giắc, bó dây và Door Module

Bó dây tại bản lề thường xuyên chịu uốn. Hãy kiểm tra vị trí này nếu nhiều tải trên cùng cửa hoạt động chập chờn theo góc mở.

Chẩn đoán hệ thống cửa và gương theo quy trình nào?

Chẩn đoán nên đi từ xác nhận trang bị đến kiểm tra dữ liệu, mạch điện và cơ khí để tránh thay nhầm linh kiện.

1. Xác nhận phạm vi: lỗi ở một chức năng, một cửa hay toàn xe; thử các công tắc và remote nếu có.
2. Tra sơ đồ và trang bị: xác định Auto Up, chống kẹt, gập tự động hoặc Door Module cùng điều kiện hoạt động.
3. Kiểm tra cơ khí: xem rãnh kính, bộ nâng, chốt khóa và bánh răng gương có kẹt hoặc mòn không.
4. Đo nguồn và mass dưới tải: kiểm tra sụt áp khi mô-tơ hoạt động để phát hiện tiếp xúc kém.
5. Đọc DTC và dữ liệu: dùng thiết bị chẩn đoán qua OBD để xem trạng thái công tắc, khóa và yêu cầu điều khiển.
6. Thử kích hoạt: Active Test giúp phân biệt lỗi đầu vào và đầu ra. Có lệnh nhưng tải mất điện thì kiểm tra mạch công suất và dây.
7. Đo theo sơ đồ: xác định đúng chân nguồn, mass, tín hiệu và đường mạng. Với mạch rơ-le, tham khảo cách kiểm tra rơ-le 5 chân.
8. Kiểm tra CAN/LIN: kiểm tra nguồn mô-đun và giắc trước; không chập nguồn hoặc dùng đèn thử trên đường dữ liệu.
9. Khởi tạo sau sửa chữa: học hành trình kính hoặc coding nếu tài liệu hãng yêu cầu; xóa lỗi và kiểm tra lại.

Khi tháo tapi cửa, ngắt nguồn theo quy trình và tránh cảm biến va chạm bên hông. Không cưỡng bức gương gập điện bằng tay vì có thể hỏng mô-tơ hoặc bánh răng.

Câu hỏi thường gặp về hệ thống điều khiển cửa và gương

Vì sao tháo ắc quy xong kính Auto không hoạt động?

Một số bộ điều khiển mất dữ liệu hành trình khi ngắt nguồn. Hãy khởi tạo kính theo đúng tài liệu; nếu thất bại, kiểm tra cơ khí, cảm biến và mã lỗi.

Một cửa mất cả kính, khóa và gương nên kiểm tra gì trước?

Nên kiểm tra cầu chì, nguồn và mass của mô-đun cửa, giắc và bó dây tại bản lề. Sau đó kiểm tra khả năng giao tiếp với Door Control Module trước khi tháo từng mô-tơ.

BCM và Door Control Module có giống nhau không?

BCM quản lý nhiều chức năng điện thân xe ở cấp toàn xe. Door Control Module đặt tại hoặc gần cửa để quản lý tải cục bộ. Tùy kiến trúc, xe có thể chỉ dùng BCM, dùng nhiều mô-đun cửa hoặc kết hợp cả hai.

Kết luận

Hệ thống điều khiển cửa và gương gồm công tắc, BCM hoặc mô-đun cửa, dây và mạng dữ liệu, mạch bảo vệ, mô-tơ cùng cơ cấu cơ khí. Muốn chẩn đoán đúng, kỹ thuật viên cần xác định kiến trúc xe, đọc dữ liệu, đo mạch dưới tải và kiểm tra cơ khí trước khi thay linh kiện.
