Camera 360 cho ô tô là gì? Lợi ích, giá bán và cách lắp đặt

Camera 360 cho ô tô giúp người lái quan sát khu vực quanh xe, dễ căn vị trí khi lùi, đỗ hoặc đi qua đường hẹp. Trong bài viết này, VCE giới thiệu cấu tạo, nguyên lý hoạt động, lợi ích, giá tham khảo và cách lắp đặt hệ thống camera 360 đúng kỹ thuật.

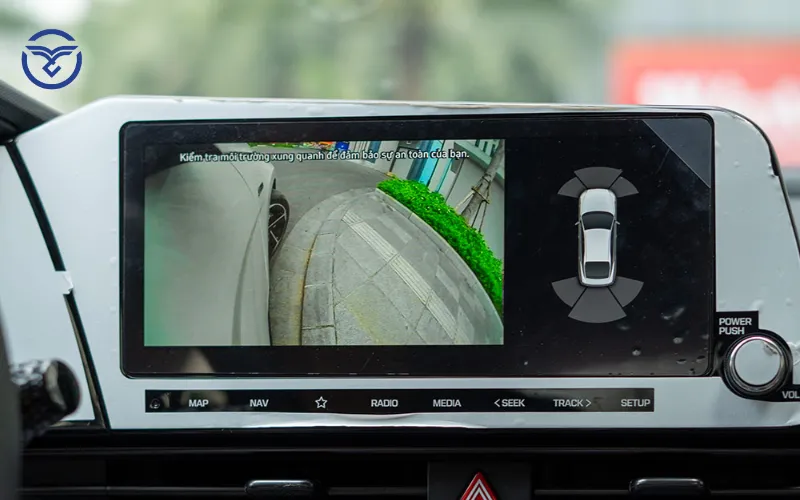

Camera 360 cho ô tô là gì?

Camera 360 cho ô tô là hệ thống giúp người lái quan sát khu vực xung quanh xe trên màn hình trong khoang lái. Hệ thống thường sử dụng bốn camera góc rộng, đặt ở phía trước, phía sau và dưới hai gương chiếu hậu bên ngoài xe.

Hình ảnh từ các camera được bộ xử lý điều chỉnh và ghép lại, tạo thành góc nhìn mô phỏng từ trên cao xuống. Nhờ đó, người lái có thể thấy vị trí xe so với vạch đỗ, mép đường hoặc vật cản xung quanh, thuận tiện hơn khi lùi, đỗ và di chuyển trong không gian hẹp. Tùy hệ thống, màn hình còn cho phép xem riêng góc phía trước, phía sau hoặc hai bên xe.

Cấu tạo của hệ thống camera 360 ô tô

Hệ thống camera 360 ô tô thường gồm bốn camera góc rộng, bộ xử lý ghép hình, màn hình hiển thị và dây kết nối. Các bộ phận phối hợp để tạo ra hình ảnh quan sát xung quanh xe.

Bộ phận Vị trí và nhiệm vụ
Camera trước Lắp ở đầu xe, thường gần lưới tản nhiệt hoặc biểu tượng hãng, ghi hình khu vực phía trước.
Camera sau Lắp ở phía sau xe, thường gần cửa cốp hoặc biển số, ghi hình khu vực phía sau.
Hai camera bên hông Thường đặt dưới hai gương chiếu hậu bên ngoài, ghi hình hai bên thân xe.
Bộ xử lý ghép hình Nhận hình ảnh từ các camera, điều chỉnh góc nhìn và ghép thành hình ảnh mô phỏng nhìn từ trên cao.
Màn hình hiển thị Hiển thị ảnh ghép 360 hoặc hình ảnh riêng của từng camera, tùy chế độ quan sát.
Dây nguồn và dây tín hiệu Cấp điện, truyền hình ảnh và kết nối các bộ phận trong hệ thống.

Bốn camera đảm nhiệm việc thu hình, còn bộ xử lý ghép hình tạo ra góc nhìn từ trên cao bằng cách xử lý hình ảnh từ nhiều hướng. Đây là bộ phận giúp người lái thấy vị trí xe trong cùng một khung hình với khu vực xung quanh.

Tùy thiết kế, bộ xử lý có thể nằm trong hộp riêng hoặc được tích hợp vào màn hình. Chẳng hạn, một số màn hình Android có sẵn mô-đun xử lý camera 360. Vì vậy, các bộ phận trong bảng không nhất thiết đều là những thiết bị rời.

Nguyên lý hoạt động của camera 360

Camera 360 thu hình từ nhiều hướng, chuyển đổi góc nhìn rồi ghép thành hình ảnh mô phỏng nhìn từ trên cao. Quá trình này diễn ra liên tục để hình ảnh trên màn hình thay đổi theo chuyển động của xe và cảnh vật xung quanh.

Hệ thống hoạt động theo bốn bước:

  1. Thu hình từ các camera: Camera trước, sau và hai bên thân xe cùng ghi nhận hình ảnh, sau đó truyền về bộ xử lý.
  2. Chuyển đổi góc nhìn: Bộ xử lý chuyển hình ảnh từ vị trí lắp của từng camera sang góc nhìn mô phỏng từ trên xuống. Nhờ vậy, hình ảnh phía trước, phía sau và hai bên có thể được đặt trên cùng một mặt phẳng.
  3. Ghép các vùng ảnh: Bộ xử lý chọn và ghép những phần hình ảnh phù hợp thành khung cảnh xung quanh xe. Dữ liệu căn chỉnh giúp hệ thống xác định vị trí của từng camera để ghép hình đúng với cách bố trí thực tế.
  4. Hiển thị lên màn hình: Người lái xem ảnh ghép toàn cảnh hoặc chuyển sang hình ảnh riêng của camera trước, sau và hai bên, tùy hệ thống.

Ảnh ghép có thể thể hiện vật thể khác với thực tế. Với cách ghép hình lấy mặt đường phẳng làm chuẩn, những vật nhô cao như cột, người hoặc cản xe có thể trông nghiêng, méo hoặc xa xe hơn khoảng cách thực. Vì vậy, khi kiểm tra các vật cản này, cần kết hợp góc camera riêng và quan sát trực tiếp để xác nhận vị trí.

Camera 360 cho ô tô là gì? Lợi ích, giá bán và cách lắp đặt
Camera 360 cho ô tô là gì? Lợi ích, giá bán và cách lắp đặt

Lợi ích khi lắp camera 360 cho ô tô là gì?

Camera 360 giúp người lái quan sát vị trí xe so với vạch đỗ, mép đường và vật cản xung quanh. Lợi ích thể hiện rõ khi lùi, đỗ xe hoặc di chuyển chậm trong không gian hẹp.

Dễ căn chỉnh xe khi lùi và đỗ

Góc nhìn từ trên cao giúp người lái thấy thân xe đang nằm thẳng hay lệch so với vạch đỗ. Khi đỗ song song hoặc đỗ sát tường, hình ảnh hai bên cũng hỗ trợ căn vị trí xe so với bó vỉa và các xe bên cạnh.

Hỗ trợ di chuyển qua lối hẹp

Khi vào cổng, ra khỏi gara hoặc đi qua đoạn đường hẹp, người lái có thể xem thêm góc phía trước và hai bên thân xe. Các góc quay này giúp nhận biết vị trí xe so với tường, cột hoặc chướng ngại vật để điều chỉnh hướng di chuyển.

Bổ sung góc nhìn ở những khu vực khó quan sát

Camera trước, sau và hai bên cung cấp thêm hình ảnh gần xe mà người lái khó nhìn rõ từ ghế ngồi. Người lái có thể chuyển sang góc camera riêng để kiểm tra khu vực cần quan sát trước khi di chuyển.

Một số hệ thống còn nhận biết vật thể đang chuyển động và phát cảnh báo bằng âm thanh hoặc hình ảnh. Đây là tính năng bổ sung, phụ thuộc vào từng hệ thống.

Xem lại video nếu hệ thống hỗ trợ ghi hình

Một số bộ camera 360 có khả năng ghi và lưu video từ các camera xung quanh xe, giúp người dùng xem lại hành trình hoặc diễn biến sự việc khi cần.

Cần phân biệt hiển thị hình ảnh trực tiếp với ghi và lưu video. Một hệ thống có hình ảnh 360 trên màn hình chưa đủ để kết luận rằng video đang được lưu lại; chức năng này cần được xác nhận trong thông số của thiết bị.

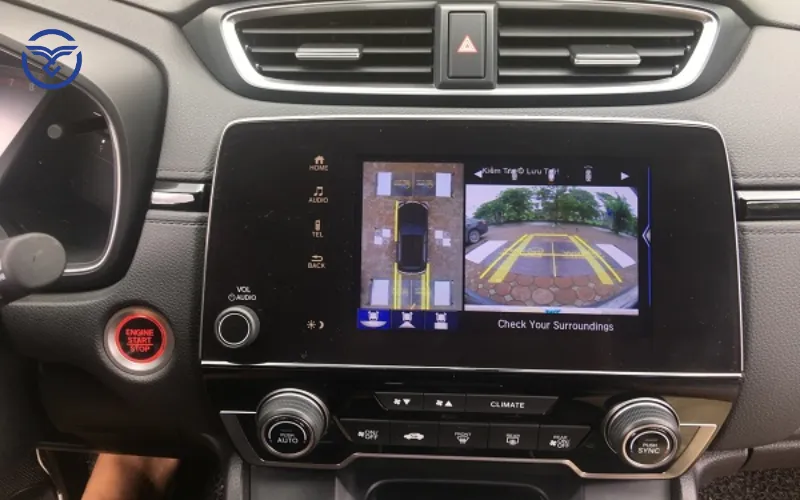

Lợi ích khi lắp camera 360 cho ô tô là gì?
Lợi ích khi lắp camera 360 cho ô tô là gì?

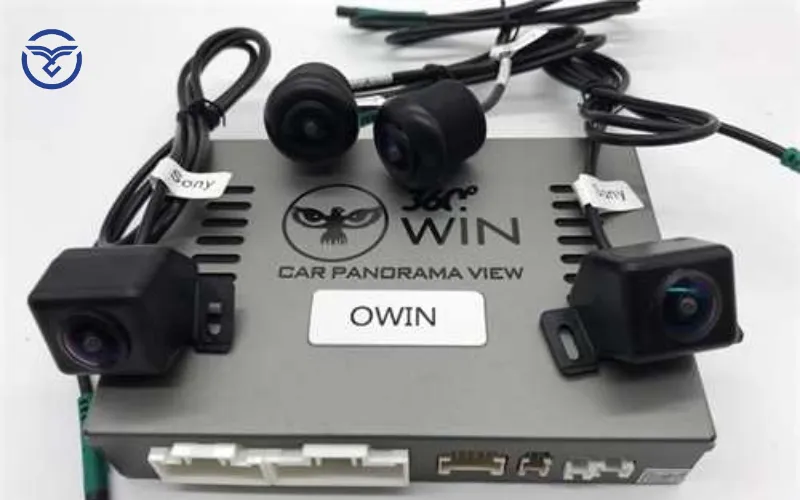

Các loại camera 360 cho ô tô phổ biến hiện nay

Camera 360 cho ô tô có thể phân biệt theo cách trang bị và kết nối với màn hình. Với cách phân loại này, các bạn thường gặp ba nhóm sau:

Camera 360 nguyên bản theo xe

Đây là hệ thống được nhà sản xuất ô tô trang bị trên một số dòng xe hoặc phiên bản. Các camera, bộ xử lý và màn hình được thiết kế để làm việc cùng hệ thống của xe.

Cách bật camera, chuyển góc nhìn và các tính năng hỗ trợ phụ thuộc vào từng mẫu xe. Vì vậy, hai phiên bản của cùng một dòng xe có thể có trang bị camera 360 khác nhau.

Camera 360 lắp thêm dạng rời

Bộ camera thường gồm bốn camera và một bộ xử lý ghép hình riêng. Hình ảnh được đưa lên màn hình nguyên bản hoặc màn hình Android có sẵn nếu tương thích.

Điểm cần kiểm tra là khả năng kết nối và điều khiển giữa bộ camera với màn hình. Việc xe đã có màn hình chưa đủ để kết luận có thể lắp bất kỳ bộ camera 360 nào.

Camera 360 tích hợp trong màn hình Android

Loại này thường được gọi là màn hình liền camera 360. Màn hình có sẵn mô-đun xử lý ghép hình và kết nối với bộ camera tương thích.

Khi lắp, màn hình Android đảm nhiệm cả việc hiển thị, điều khiển và xử lý hình ảnh 360. Tuy nhiên, cần kiểm tra đúng phiên bản sản phẩm vì khả năng kết nối camera phụ thuộc vào phần cứng và phần mềm của màn hình.

Camera 360 2D và 3D khác nhau thế nào?

2D và 3D mô tả cách hiển thị hình ảnh, có thể xuất hiện trên các nhóm camera kể trên:

  • Hiển thị 2D: Ghép hình ảnh quanh xe thành góc nhìn từ trên xuống, giúp quan sát vị trí xe so với mặt đường và vật cản.
  • Hiển thị 3D: Tạo hình ảnh mô phỏng quanh xe với nhiều góc nhìn nghiêng, tùy khả năng của hệ thống.

Một bộ camera có thể hỗ trợ cả hai chế độ. Vì vậy, tên gọi “camera 360 3D” chưa cho biết thiết bị dùng màn hình nguyên bản hay cần thay màn hình Android.

Hướng dẫn lắp đặt camera 360 cho ô tô đúng kỹ thuật

Thi công camera 360 cho ô tô cần đạt ba yêu cầu: đúng vị trí camera, kết nối ổn định và ảnh ghép khớp thực tế. Hệ thống lên hình ở cả bốn mắt mới hoàn thành bước kiểm tra tín hiệu, chưa đủ để bàn giao xe.

Xác định vị trí lắp đặt các mắt camera

Với camera 360 cho ô tô dùng bốn mắt, vị trí lắp gồm:

  • Camera trước: Khu vực lưới tản nhiệt hoặc chi tiết lắp phía đầu xe.
  • Camera sau: Khu vực phía trên biển số hoặc tay mở cốp.
  • Camera trái và phải: Phía dưới hai gương chiếu hậu ngoài.

Trước khi cố định, cần kiểm tra góc nhìn, kết cấu gá lắp và khả năng đóng mở gương, cốp. Không đặt mắt camera sau ở vị trí che khuất chi tiết hoặc chọn vị trí khiến các vùng quan sát không đủ để ghép ảnh.

Quy trình đi dây, đấu nối và lắp đặt

Quy trình thi công camera 360 ô tô gồm các bước:

  1. Khảo sát xe: Xác nhận đời xe, phiên bản màn hình, chức năng nguyên bản và bộ phụ kiện cần dùng.
  2. Lắp thử thiết bị: Kiểm tra tín hiệu từng mắt camera trước khi hoàn thiện vị trí gá.
  3. Đi dây: Cố định dây theo kết cấu xe; chừa khoảng chuyển động tại gương và cửa cốp, tránh cạnh sắc, nước và đường bung túi khí.
  4. Đấu nối: Kết nối nguồn, mass, màn hình và tín hiệu điều khiển theo sơ đồ của bộ sản phẩm.
  5. Kiểm tra chức năng: Xác nhận vào số lùi, chuyển góc và các điều khiển được hỗ trợ trước khi lắp lại nội thất.

Nguồn điện và giao tiếp phải phù hợp với xe. Giắc cắm vừa về hình dạng chưa chứng minh đúng sơ đồ chân hoặc đúng chức năng. Người học nghề nên nắm hệ thống điện thân xe ô tô trước khi can thiệp vào các kết nối này.

Hiệu chuẩn hình ảnh và kiểm tra hệ thống sau lắp đặt

Hiệu chuẩn giúp bộ xử lý xác định vị trí, hướng nhìn và quan hệ giữa các camera để ghép ảnh đúng quanh xe. Bỏ qua bước này dễ tạo đường ghép lệch, vật thể bị kéo méo hoặc sai tương quan với mô hình xe.

Kỹ thuật viên đặt xe trên nền phù hợp, bố trí bạt hoặc mốc hiệu chuẩn theo hướng dẫn thiết bị, nhập thông số và thực hiện căn chỉnh. Không lấy kích thước bạt hay thông số của bộ khác áp dụng chung.

Sau hiệu chuẩn camera 360 cho ô tô, cần kiểm tra đường thẳng, vạch nền và vật chuẩn tại vùng nối giữa các góc. Thử chuyển chế độ, kiểm tra góc sau khi vào số lùi và đọc lại video nếu có chức năng ghi. Chỉ bàn giao khi hình ảnh, chức năng và phần nội thất đã hoàn thiện.

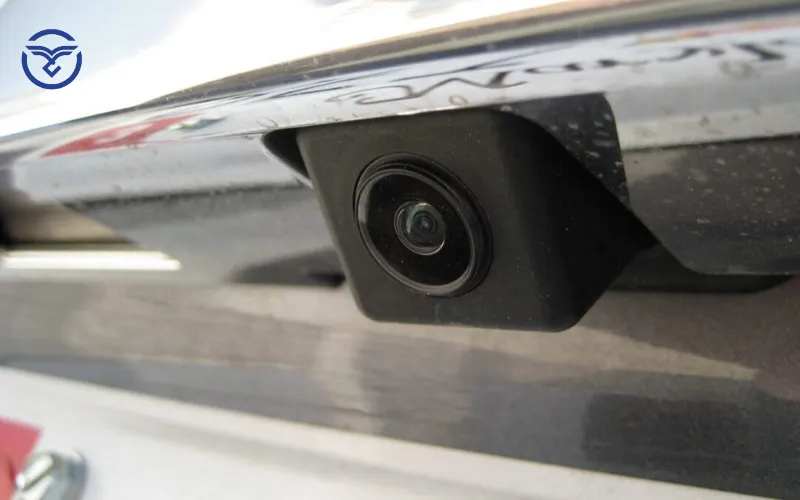

Hướng dẫn lắp đặt camera 360 cho ô tô đúng kỹ thuật
Hướng dẫn lắp đặt camera 360 cho ô tô đúng kỹ thuật

Câu hỏi thường gặp

Lắp camera 360 có ảnh hưởng đến hệ thống điện ô tô không?

Ảnh hưởng xảy ra khi lấy nguồn sai mạch, đấu nhầm chân, dùng giao tiếp không tương thích hoặc để thiết bị tiêu thụ điện ngoài thiết kế. Cần dùng bộ phù hợp, bảo vệ nguồn đúng yêu cầu và kiểm tra các chức năng nguyên bản sau lắp.

Camera 360 có ghi hình khi xe tắt máy không?

Bộ có ghi hình khi đỗ và nguồn duy trì sẽ hoạt động theo chế độ đã cài đặt. Cần kiểm tra thời gian ghi, bộ nhớ và bảo vệ ắc quy. Chức năng quan sát 360 không tự đồng nghĩa có giám sát đỗ xe.

Xe không có màn hình có lắp được camera 360 không?

Được, bằng cách bổ sung màn hình tương thích hoặc chọn gói màn hình tích hợp 360. Tổng chi phí phải tính cả màn hình và bộ kết nối; cần kiểm tra lại âm thanh, nút vô lăng và chức năng gốc sau nâng cấp.

Với người muốn học thi công camera 360 cho ô tô, khóa học Độ xe ô tô tại VCE có nội dung thực hành camera hành trình, camera lùi, Camera 360 và các phụ kiện tiện nghi. Học viên học cấu tạo, thực hành lắp đặt và kiểm tra lỗi phát sinh sau thi công.
