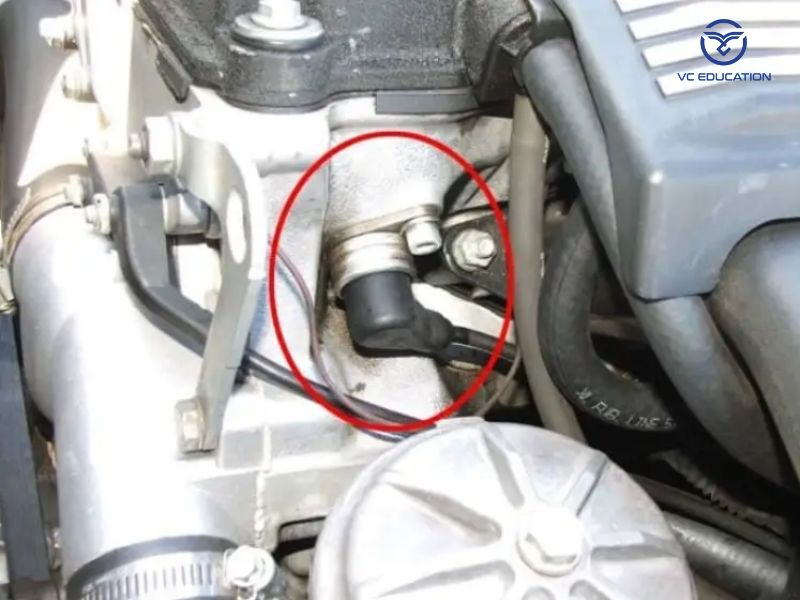

Cảm Biến Trục Cam và những lỗi thường gặp

    Cảm biến trục cam là một trong những bộ phận quan trọng của hệ thống động cơ ô tô, giúp đảm bảo động cơ hoạt động chính xác và hiệu quả. Trong bài viết này, chúng ta sẽ cùng khám phá đầy đủ về cảm biến trục cam, bao gồm cấu tạo, nguyên lý hoạt động, vai trò trong động cơ, các loại cảm biến trục cam, dấu hiệu lỗi và cách khắc phục, cùng những thông tin hữu ích khác.

    Nội dung bài viết

    Cảm Biến Trục Cam Là Gì?

    cam-bien-truc-cam-1
    Cảm Biến Trục Cam Là Gì

    Cảm biến trục cam (Camshaft Position Sensor – CPS) là một thiết bị điện tử được lắp đặt trong động cơ của xe ô tô, có nhiệm vụ giám sát vị trí và tốc độ quay của trục cam. Thông qua các tín hiệu mà cảm biến gửi đến bộ điều khiển ECU (Engine Control Unit), ECU sẽ điều chỉnh thời gian phun nhiên liệu và đánh lửa, từ đó giúp động cơ hoạt động mượt mà và tiết kiệm nhiên liệu.

    Vai Trò của Cảm Biến Trục Cam

    Cảm biến CPS đóng vai trò quan trọng trong việc:

    • Đảm bảo sự đồng bộ giữa trục cam và trục khuỷu: Giúp đồng bộ hóa thời gian phun nhiên liệu và đánh lửa.
    • Quản lý hệ thống VVT (Variable Valve Timing): Điều chỉnh thời gian đóng mở van để tối ưu hiệu suất động cơ.
    • Phát hiện lỗi và cảnh báo: Nếu trục cam không hoạt động đúng, cảm biến sẽ gửi tín hiệu cảnh báo tới ECU để ngừng hoạt động động cơ, bảo vệ động cơ khỏi hư hỏng nghiêm trọng.
    • Xác định vị trí trục cam: Cung cấp thông tin chính xác về vị trí của trục cam cho ECU.
    • Điều khiển thời điểm đánh lửa: Giúp ECU xác định thời điểm đánh lửa phù hợp nhất để tối ưu hóa hiệu suất động cơ.
    • Điều khiển phun nhiên liệu: Giúp ECU điều khiển lượng nhiên liệu phun vào buồng đốt một cách chính xác.
    • Đảm bảo động cơ hoạt động ổn định: Giúp động cơ khởi động dễ dàng, chạy êm và tiết kiệm nhiên liệu.

    Cấu Tạo và Nguyên Lý Hoạt Động của Cảm Biến Trục Cam

    cam-bien-truc-cam-2
    Cấu Tạo và Nguyên Lý Hoạt Động của Cảm Biến Trục Cam

    Camshaft Position Sensor – CPS là một bộ phận quan trọng trong hệ thống động cơ ô tô, có vai trò xác định vị trí của trục cam để ECU (bộ điều khiển điện tử) tính toán thời điểm đánh lửa và phun nhiên liệu chính xác.

    Cấu Tạo cảm biến CPS

    Cấu tạo của cảm biến trục cam khá đơn giản, chủ yếu gồm:

      • Thân cảm biến: Làm bằng vật liệu cách điện, có nhiệm vụ bảo vệ các linh kiện bên trong.
      • Cuộn dây: Tạo ra từ trường khi có dòng điện chạy qua.
      • Nam châm vĩnh cửu: Tạo ra một từ trường cố định.
      • Răng cưa hoặc đĩa răng cưa: Được gắn trên trục cam, có các răng cưa với khoảng cách đều nhau.
      • Khe hở: Khoảng cách giữa răng cưa và đầu cảm biến.

    Nguyên Lý Hoạt Động Camshaft Position Sensor

    Khi trục cam quay, các răng cưa sẽ lần lượt đi qua đầu cảm biến. Sự thay đổi khoảng cách giữa răng cưa và đầu cảm biến sẽ làm thay đổi từ trường, tạo ra các xung điện áp. Các xung điện áp này được gửi đến ECU để xác định vị trí của trục cam.

    Quá trình hoạt động cụ thể như sau:

    • Tạo xung điện: Khi răng cưa đi qua đầu cảm biến, từ trường thay đổi, cảm ứng điện từ sinh ra một xung điện áp.
    • Truyền tín hiệu: Xung điện áp này được truyền đến ECU.
    • Xử lý tín hiệu: ECU so sánh tần số và độ rộng của xung điện với các giá trị đã được lập trình sẵn để xác định vị trí của trục cam.
    • Điều khiển động cơ: Dựa vào vị trí của trục cam, ECU sẽ điều khiển thời điểm đánh lửa và phun nhiên liệu để động cơ hoạt động ổn định và hiệu quả.

    Các Loại Cảm Biến Trục Cam Phổ Biến

    Cảm biến CPS đóng vai trò quan trọng trong việc xác định vị trí của trục cam, từ đó giúp ECU điều khiển thời điểm đánh lửa và phun nhiên liệu chính xác. Dựa trên nguyên lý hoạt động, có một số loại Camshaft Position Sensor phổ biến sau:

    Cảm biến Hiệu Ứng Hall

    • Nguyên lý hoạt động: Sử dụng hiệu ứng Hall để phát hiện sự thay đổi từ trường. Khi răng cưa trên trục cam đi qua cảm biến, từ trường thay đổi, tạo ra một điện áp cảm ứng.
    • Cấu tạo: Gồm một phần tử Hall, một nam châm vĩnh cửu và một mạch tích hợp.
    • Ưu điểm: Độ bền cao, chịu được nhiệt độ và độ ẩm tốt.
    • Nhược điểm: Giá thành cao hơn so với các loại cảm biến khác.

    Cảm biến Cảm Ứng Từ

    • Nguyên lý hoạt động: Dựa trên nguyên lý cảm ứng điện từ. Khi răng cưa trên trục cam đi qua cuộn dây cảm biến, từ trường thay đổi, tạo ra một suất điện động cảm ứng.
    • Cấu tạo: Gồm một cuộn dây và một lõi từ.
    • Ưu điểm: Cấu tạo đơn giản, giá thành rẻ.
    • Nhược điểm: Độ bền kém hơn cảm biến hiệu ứng Hall, dễ bị ảnh hưởng bởi nhiễu điện từ.

    Cảm Biến Quang

    • Nguyên lý hoạt động: Sử dụng một chùm ánh sáng chiếu vào một đĩa quang trên trục cam. Khi đĩa quay, chùm sáng bị chắn, tạo ra các xung điện.
    • Cấu tạo: Gồm một nguồn sáng, một photodiode và một đĩa quang.
    • Ưu điểm: Độ chính xác cao, không bị ảnh hưởng bởi môi trường.
    • Nhược điểm: Giá thành cao, cấu tạo phức tạp.

    Cảm Biến Delco Chia Điện (Loại cũ)

    • Nguyên lý hoạt động: Sử dụng một bộ phân phối điện để tạo ra các xung điện.
    • Cấu tạo: Gồm một bộ phân phối điện và một đĩa phân phối.
    • Ưu điểm: Cấu tạo đơn giản.
    • Nhược điểm: Độ chính xác thấp, dễ bị mòn và hư hỏng.

    Các loại cảm biến trên đây có thể có những biến thể khác nhau tùy thuộc vào nhà sản xuất và loại xe.

    Dấu hiệu cảm biến trục cam bị lỗi và kiểm tra sửa chữa

    cam-bien-truc-cam-3
    Dấu hiệu cảm biến trục cam bị lỗi và kiểm tra sửa chữa

    Camshaft Position Sensor đóng vai trò quan trọng trong việc xác định vị trí của trục cam, từ đó giúp ECU (Bộ điều khiển điện tử) điều khiển thời điểm đánh lửa và phun nhiên liệu chính xác. Khi cảm biến này gặp lỗi, động cơ sẽ hoạt động không ổn định và xuất hiện một số dấu hiệu đặc trưng.

    Dấu hiệu cảm biến trục cam bị lỗi

    • Đèn Check Engine sáng: Đây là dấu hiệu đầu tiên và rõ ràng nhất khi có lỗi xảy ra trong hệ thống động cơ, bao gồm cả lỗi cảm biến trục cam.
    • Động cơ ô tô khó khởi động hoặc không khởi động được: Khi cảm biến trục cam bị lỗi, ECU không thể xác định được vị trí chính xác của trục cam, dẫn đến việc đánh lửa không đúng thời điểm và gây khó khăn cho việc khởi động động cơ.
    • Động cơ chạy không đều, giật cục: Cảm biến trục cam bị lỗi sẽ khiến ECU cung cấp tín hiệu sai lệch, gây ra tình trạng hỗn hợp nhiên liệu không đồng đều, dẫn đến động cơ chạy không ổn định.
    • Mất công suất, xe yếu: Khi động cơ không hoạt động ở hiệu suất tối ưu, xe sẽ bị mất công suất và cảm giác ì ạch khi tăng tốc.
    • Tiêu thụ nhiên liệu tăng: Do hỗn hợp nhiên liệu không được đốt cháy hoàn toàn, xe sẽ tiêu thụ nhiều nhiên liệu hơn bình thường.
    • Tốc độ vòng tua máy không ổn định: Kim đồng hồ tua máy có thể dao động lên xuống bất thường khi xe đang chạy.
    • Xe bị chết máy đột ngột: Trong một số trường hợp, cảm biến trục cam bị lỗi hoàn toàn có thể khiến động cơ chết máy đột ngột khi đang vận hành.

    Các Bước Kiểm Tra và Sửa Chữa

    • Kiểm tra đèn báo lỗi: Sử dụng máy OBD để đọc mã lỗi. Mã lỗi sẽ cung cấp thông tin chi tiết về lỗi cảm biến trục cam hoặc các vấn đề liên quan khác.
    • Kiểm tra cảm biến:
      • Kiểm tra ngoại quan: Quan sát xem cảm biến có bị hư hỏng vật lý như nứt vỡ, biến dạng hay không.
      • Kiểm tra kết nối: Kiểm tra các dây nối, giắc cắm xem có bị lỏng, đứt hoặc bị oxy hóa không.
      • Đo điện trở: Sử dụng đồng hồ vạn năng để đo điện trở của cảm biến và so sánh với giá trị tiêu chuẩn trong tài liệu kỹ thuật.
    • Kiểm tra hệ thống điện: Kiểm tra các dây điện liên quan đến cảm biến xem có bị chập mạch, đứt dây hay không. Kiểm tra nguồn điện cung cấp cho cảm biến.
    • Thay thế cảm biến: Nếu cảm biến bị hỏng, cần thay thế bằng một cảm biến mới chính hãng và tương thích với loại xe của bạn.
    • Kiểm tra ECU: Trong một số trường hợp, lỗi cảm biến trục cam có thể do lỗi phần mềm của ECU. Kỹ thuật viên sẽ cần sử dụng máy tính để kiểm tra và lập trình lại ECU nếu cần thiết.

    Tổng hợp mã lỗi OBD liên quan khi cảm biến trục cam bị hỏng

    Dưới đây là danh sách các mã lỗi OBD-II phổ biến liên quan đến việc cảm biến trục cam bị hỏng hoặc gặp sự cố. Các mã lỗi này có thể giúp bạn xác định vấn đề với cảm biến trục cam trong hệ thống động cơ của xe:

    Mã Lỗi P0340 – Cảm Biến Trục Cam (CMP) Circuit Malfunction

    • Mô Tả: Mã lỗi P0340 chỉ ra rằng có sự cố với mạch cảm biến trục cam. Điều này có thể là do cảm biến trục cam bị hỏng hoặc dây dẫn bị đứt, lỏng.
    • Nguyên Nhân: Hỏng cảm biến trục cam, mạch điện bị hỏng, kết nối lỏng.

    Mã Lỗi P0341 – Cảm Biến Trục Cam Circuit Range/Performance Problem

    • Mô Tả: Lỗi này xảy ra khi tín hiệu từ cảm biến trục cam không nằm trong phạm vi hoặc hiệu suất mong đợi của ECU.
    • Nguyên Nhân: Cảm biến trục cam không hoạt động đúng hoặc các bộ phận liên quan đến cảm biến như dây điện bị hỏng hoặc bám bẩn.

    Mã Lỗi P0342 – Cảm Biến Trục Cam Circuit Low Input

    • Mô Tả: Mã lỗi P0342 cho biết tín hiệu từ cảm biến trục cam quá thấp, có thể do dây điện bị đứt hoặc cảm biến trục cam bị hỏng.
    • Nguyên Nhân: Cảm biến bị hỏng hoặc tiếp xúc kém tại các đầu nối.

    Mã Lỗi P0343 – Cảm Biến Trục Cam Circuit High Input

    • Mô Tả: Khi mã lỗi P0343 xuất hiện, có nghĩa là tín hiệu từ cảm biến trục cam quá cao so với mức bình thường.
    • Nguyên Nhân: Cảm biến bị hỏng, mạch điện bị ngắn mạch hoặc có tiếp xúc không đúng cách.

    Mã Lỗi P0365 – Cảm Biến Trục Cam (Bank 1 Sensor A) Circuit Malfunction

    • Mô Tả: Lỗi này chỉ ra rằng có vấn đề với cảm biến trục cam của bank 1 (một bên của động cơ) trên cảm biến “A” (thường là trục cam chính).
    • Nguyên Nhân: Hỏng cảm biến, mạch điện hỏng, hoặc kết nối lỏng.

    Mã Lỗi P0366 – Cảm Biến Trục Cam (Bank 1 Sensor A) Range/Performance Problem

    • Mô Tả: Lỗi này xảy ra khi có vấn đề với hiệu suất hoặc phạm vi tín hiệu từ cảm biến trục cam bank 1.
    • Nguyên Nhân: Sự cố tín hiệu từ cảm biến trục cam hoặc bộ điều khiển ECU không nhận tín hiệu đúng.

    Mã Lỗi P0367 – Cảm Biến Trục Cam (Bank 1 Sensor A) Circuit Low Input

    • Mô Tả: Tín hiệu từ cảm biến trục cam bank 1 bị quá thấp, dẫn đến mã lỗi này.
    • Nguyên Nhân: Cảm biến trục cam bị hỏng hoặc có vấn đề trong dây điện, kết nối.

    Mã Lỗi P0368 – Cảm Biến Trục Cam (Bank 1 Sensor A) Circuit High Input

    • Mô Tả: Tín hiệu từ cảm biến trục cam bank 1 quá cao so với mức tiêu chuẩn.
    • Nguyên Nhân: Các kết nối điện bị hỏng hoặc cảm biến trục cam bị hư hỏng, mạch điện ngắn mạch.

    Mã Lỗi P0390 – Cảm Biến Trục Cam (Bank 2 Sensor A) Circuit Malfunction

    • Mô Tả: Lỗi này chỉ ra rằng cảm biến trục cam ở bank 2 gặp sự cố với mạch điện hoặc tín hiệu không chính xác.
    • Nguyên Nhân: Hỏng cảm biến, mạch điện bị hỏng hoặc kết nối bị lỏng.

    Mã Lỗi P0391 – Cảm Biến Trục Cam (Bank 2 Sensor A) Range/Performance Problem

    • Mô Tả: Mã lỗi P0391 xuất hiện khi có vấn đề về hiệu suất hoặc phạm vi tín hiệu từ cảm biến trục cam bank 2.
    • Nguyên Nhân: Sự cố tín hiệu hoặc cảm biến trục cam không hoạt động đúng.

    Mã Lỗi P0392 – Cảm Biến Trục Cam (Bank 2 Sensor A) Circuit Low Input

    • Mô Tả: Tín hiệu từ cảm biến trục cam bank 2 quá thấp so với mức tiêu chuẩn.
    • Nguyên Nhân: Cảm biến trục cam bị hỏng, kết nối điện không chắc chắn.

    Mã Lỗi P0393 – Cảm Biến Trục Cam (Bank 2 Sensor A) Circuit High Input

    • Mô Tả: Tín hiệu từ cảm biến trục cam bank 2 quá cao so với mức bình thường.
    • Nguyên Nhân: Các kết nối điện bị ngắn mạch hoặc cảm biến bị hư hỏng.

    Mã Lỗi P0300 – Mã Lỗi Chập Chờn Hệ Thống Đánh Lửa

    • Mô Tả: Mặc dù mã này không liên quan trực tiếp đến cảm biến trục cam, nhưng một lỗi cảm biến trục cam có thể dẫn đến mã lỗi này. Khi cảm biến trục cam gặp sự cố, hệ thống đánh lửa không đồng bộ và dẫn đến hiện tượng bỏ lửa ngẫu nhiên.
    • Nguyên Nhân: Cảm biến trục cam gặp sự cố làm hệ thống đánh lửa không đồng bộ.

    Việc hiểu rõ các mã lỗi OBD-II này giúp bạn nhanh chóng phát hiện và khắc phục các sự cố liên quan đến cảm biến trục cam, từ đó giúp động cơ hoạt động ổn định và hiệu quả hơn. Ngoài ra còn các loại cảm biến khác mà bạn cần biết và tìm hiểu, có thể xem thêm trong phần chia sẻ kiến thức của chúng tôi.
