Cảm Biến Oxy Trên Ô Tô: Dấu hiệu hư hỏng và cách bảo dưỡng
Cảm biến oxy là một trong những bộ phận quan trọng trên ô tô, giúp tối ưu hóa hiệu suất động cơ, tiết kiệm nhiên liệu và giảm khí thải. Tuy nhiên, ít người hiểu rõ về chức năng và tầm quan trọng của cảm biến trong việc duy trì sự vận hành ổn định của xe. Bài viết này Trung tâm VCE sẽ giúp bạn hiểu rõ hơn về cảm biến oxy trên ô tô, vai trò của nó, cách nhận diện khi cảm biến gặp sự cố và những phương pháp bảo dưỡng đơn giản để giữ cho xe luôn hoạt động hiệu quả.

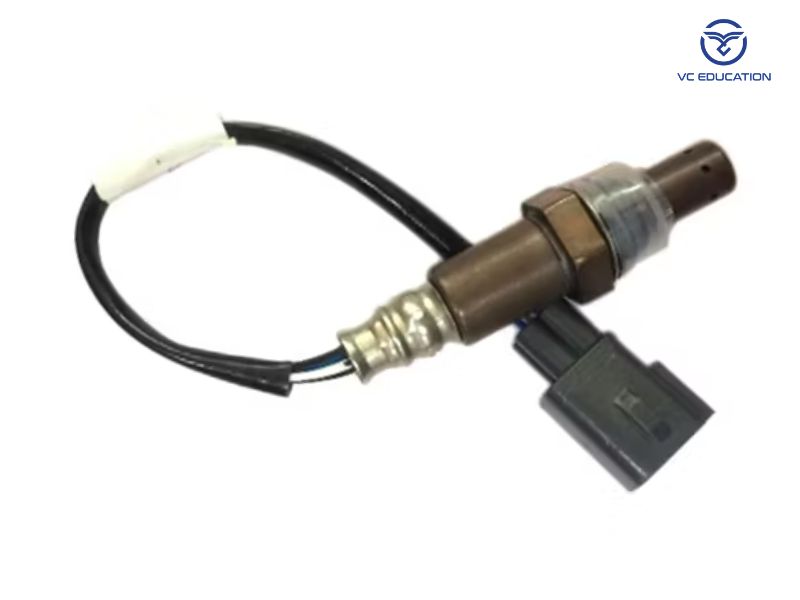

Cảm Biến Oxy Trên Ô Tô Là Gì?
Cảm biến oxy (Oxygen Sensor) là một bộ phận quan trọng trong hệ thống xả của ô tô, có chức năng đo lường lượng oxy có trong khí thải của động cơ. Dữ liệu từ cảm biến oxy giúp ECU (Engine Control Unit – Bộ điều khiển động cơ) điều chỉnh tỷ lệ pha trộn giữa nhiên liệu và không khí, giúp động cơ hoạt động hiệu quả hơn.

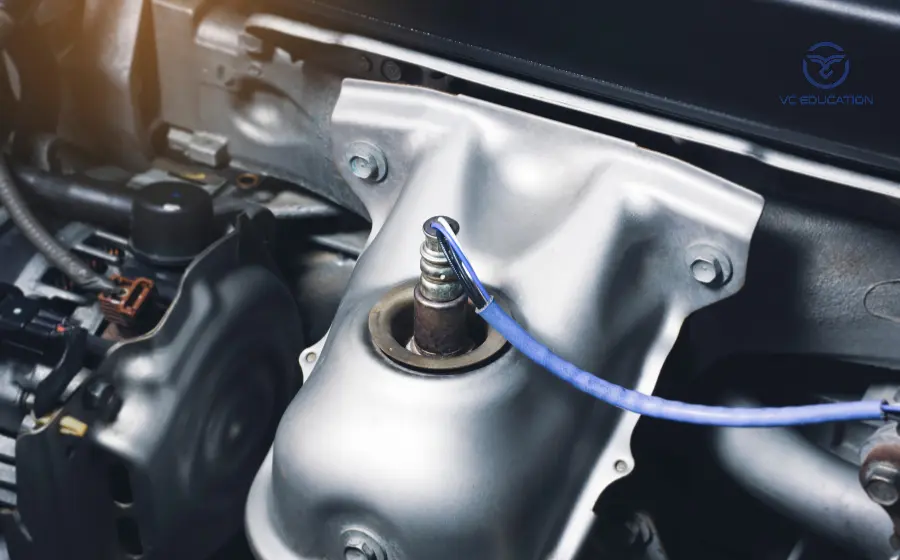

Vị Trí Lắp Đặt Cảm Biến Oxy
Oxygen Sensor thường được lắp đặt ở hai vị trí quan trọng trên hệ thống xả:
- Cảm biến oxy phía trước bộ chuyển đổi xúc tác (Pre-catalytic converter): Đo nồng độ oxy trong khí xả trước khi đi qua bộ chuyển đổi xúc tác.
- Cảm biến oxy phía sau bộ chuyển đổi xúc tác (Post-catalytic converter): Đo nồng độ oxy trong khí xả sau khi đã qua bộ chuyển đổi xúc tác để đảm bảo quá trình xử lý khí thải được tối ưu.

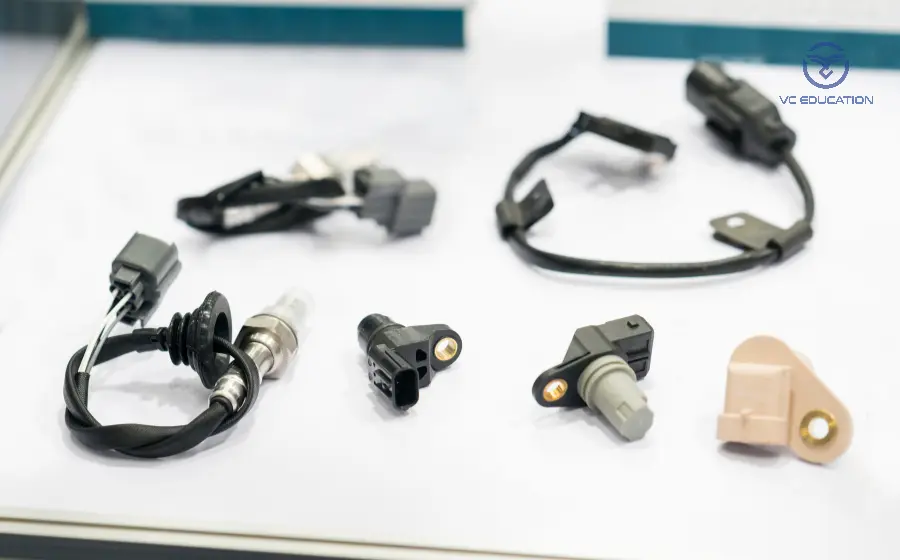

Các Loại Oxygen Sensor
- Cảm biến oxy zirconia (ZrO2): Loại cảm biến phổ biến nhất, có độ bền cao và hoạt động ổn định trong điều kiện nhiệt độ cao.
- Cảm biến oxy titan dioxide (TiO2): Loại cảm biến này có khả năng đáp ứng nhanh hơn so với loại zirconia, thường được sử dụng trên các động cơ hiện đại.
Cấu Tạo và Nguyên Lý Hoạt Động
Oxygen Sensor thường được làm từ zirconia (ZrO2) hoặc titan dioxide (TiO2). Cấu tạo chính của cảm biến bao gồm:
- Đầu dò: Tiếp xúc trực tiếp với khí thải, đo nồng độ oxy.
- Mạch điện tử: Chuyển đổi tín hiệu điện áp từ đầu dò thành tín hiệu số, gửi đến ECU.
- Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi tác động của nhiệt độ cao và hóa chất.
Nguyên lý hoạt động: Khi khí thải đi qua đầu dò, các ion oxy sẽ di chuyển qua lớp chất điện phân trong cảm biến, tạo ra một dòng điện. Dòng điện này tỷ lệ thuận với nồng độ oxy trong khí thải. ECU sẽ dựa vào tín hiệu từ cảm biến để điều chỉnh lượng nhiên liệu phun vào buồng đốt, nhằm đạt được hỗn hợp không khí – nhiên liệu lý tưởng (hỗn hợp khí nạp).
Chức Năng của Cảm Biến Oxy
Oxygen Sensor, hay còn gọi là cảm biến lambda, là một bộ phận không thể thiếu trong hệ thống xả của ô tô. Nó đóng vai trò quan trọng trong việc giám sát và điều chỉnh quá trình đốt cháy nhiên liệu, giúp động cơ hoạt động hiệu quả và giảm thiểu khí thải độc hại ra môi trường
- Đo nồng độ oxy: Cảm biến liên tục đo lượng oxy còn lại trong khí thải.
- Điều chỉnh hỗn hợp nhiên liệu: Dựa vào tín hiệu từ cảm biến, ECU sẽ điều chỉnh lượng nhiên liệu phun vào động cơ để đạt được tỉ lệ không khí – nhiên liệu tối ưu.
- Giảm thiểu khí thải: Bằng cách điều chỉnh hỗn hợp nhiên liệu, cảm biến oxy giúp giảm thiểu lượng khí thải độc hại như carbon monoxide (CO), hydrocarbon (HC) và các oxit nitơ (NOx).
- Bảo vệ động cơ: Giúp động cơ hoạt động ổn định, tăng tuổi thọ và tiết kiệm nhiên liệu.
Dấu Hiệu Cho Thấy Cảm Biến Oxy Và Cách Xử Lý Cho Kỹ Thuật Viên Ô Tô
Cảm biến oxy (O2 sensor) là một bộ phận quan trọng giúp xe hoạt động hiệu quả và đạt tiêu chuẩn khí thải. Nếu cảm biến oxy bị hỏng hoặc có vấn đề, nó sẽ ảnh hưởng đến hiệu suất động cơ, mức tiêu thụ nhiên liệu và khí thải. Dưới đây là các dấu hiệu cho thấy Oxygen Sensor có vấn đề và cách xử lý dành cho kỹ thuật viên ô tô.
Đèn Check Engine Sáng
- Dấu hiệu:
Đèn báo lỗi động cơ (Check Engine) sáng lên trên bảng điều khiển. - Nguyên nhân:
Cảm biến oxy không gửi tín hiệu chính xác hoặc có sự cố trong việc đo lường lượng oxy trong khí thải. - Cách xử lý:
- Sử dụng thiết bị chẩn đoán OBD-II để quét mã lỗi và xác định chính xác vấn đề.
- Các mã lỗi phổ biến liên quan đến cảm biến này là P0130, P0131, P0132, P0133, P0141.
- Thay thế hoặc vệ sinh cảm biến oxy nếu mã lỗi chỉ ra lỗi của cảm biến.
Tiêu Thụ Nhiên Liệu Tăng Đột Biến
- Dấu hiệu:
Xe tiêu thụ nhiên liệu nhiều hơn bình thường mặc dù không có sự thay đổi trong phong cách lái. - Nguyên nhân:
Cảm biến này không cung cấp thông tin chính xác về lượng oxy trong khí thải, làm ECU (hệ thống điều khiển động cơ) điều chỉnh tỷ lệ nhiên liệu và không khí không đúng. - Cách xử lý:
- Kiểm tra cảm biến oxy bằng máy chẩn đoán OBD-II.
- Nếu cảm biến bị hỏng, thay thế cảm biến oxy mới để khôi phục tỷ lệ nhiên liệu và không khí chính xác.
- Kiểm tra bộ chuyển đổi xúc tác và hệ thống xả để đảm bảo chúng không bị tắc nghẽn hoặc hư hỏng.
Động Cơ Hoạt Động Không Ổn Định (Rung, Giật)
- Dấu hiệu:
Động cơ có dấu hiệu rung, giật hoặc không thể duy trì vòng tua máy ổn định, đặc biệt khi dừng xe. - Nguyên nhân:
Cảm biến oxy không cung cấp thông tin chính xác về tỷ lệ nhiên liệu và không khí, dẫn đến hỗn hợp nhiên liệu không tối ưu. - Cách xử lý:
- Kiểm tra cảm biến oxy để xác định xem có cần thay thế hay không.
- Kiểm tra hệ thống nhiên liệu, bộ lọc không khí và bugi để đảm bảo chúng hoạt động tốt và không gây ra sự cố.
- Vệ sinh hoặc thay mới cảm biến oxy nếu cần.
Hiệu Suất Động Cơ Giảm
- Dấu hiệu:
Xe mất công suất, tăng tốc chậm hoặc không phản hồi nhanh khi nhấn ga. - Nguyên nhân:
Cảm biến không hoạt động chính xác, khiến ECU không thể điều chỉnh đúng tỷ lệ nhiên liệu và không khí, làm giảm hiệu suất động cơ. - Cách xử lý:
- Sử dụng thiết bị OBD-II để đọc mã lỗi và xác định cảm biến oxy có vấn đề hay không.
- Kiểm tra các bộ phận khác như bộ chuyển đổi xúc tác, bugi và hệ thống xả.
- Thay thế cảm biến oxy nếu phát hiện hỏng hóc.
Khí Thải Có Mùi Lạ
- Dấu hiệu:
Khí thải có mùi xăng hoặc mùi thối, đặc biệt khi xe mới khởi động. - Nguyên nhân:
Cảm biến oxy không chính xác, làm nhiên liệu không cháy hoàn toàn, gây ra mùi khí thải lạ. - Cách xử lý:
- Kiểm tra cảm biến oxy và các bộ phận liên quan đến hệ thống xả.
- Vệ sinh cảm biến hoặc thay thế nếu cần thiết.
Khí Thải Đen Hoặc Dày Đặc
- Dấu hiệu:
Khí thải có màu đen hoặc đặc hơn bình thường, có thể nhìn thấy từ ống xả. - Nguyên nhân:
Cảm biến oxy đo lường sai khiến ECU điều chỉnh lượng nhiên liệu quá nhiều, gây ra hiện tượng xả khí thải đen. - Cách xử lý:
- Kiểm tra cảm biến oxy và thay thế nếu cần.
- Kiểm tra các bộ phận hệ thống nhiên liệu như bơm nhiên liệu và vòi phun.
- Đảm bảo rằng các bộ phận liên quan đến xả khí như bộ chuyển đổi xúc tác hoạt động tốt.
Xe Không Đạt Tiêu Chuẩn Khí Thải
- Dấu hiệu:
Xe không đạt yêu cầu kiểm tra khí thải định kỳ. - Nguyên nhân:
Cảm biến oxy không chính xác, làm tăng lượng khí thải độc hại như CO, NOx. - Cách xử lý:
- Kiểm tra cảm biến oxy và bộ chuyển đổi xúc tác.
- Thay thế cảm biến nếu phát hiện lỗi.
- Kiểm tra các bộ phận khác trong hệ thống xả và hệ thống nhiên liệu để đảm bảo hoạt động tốt.
Động Cơ Nổ Lụp Bụp (Backfire)
- Dấu hiệu:
Nghe tiếng nổ lụp bụp từ ống xả khi xe hoạt động. - Nguyên nhân:
Hỗn hợp nhiên liệu quá giàu hoặc quá nghèo, có thể do cảm biến oxy bị lỗi, dẫn đến cháy nổ trong hệ thống xả. - Cách xử lý:
- Kiểm tra cảm biến oxy và các bộ phận trong hệ thống xả.
- Vệ sinh hoặc thay mới cảm biến oxy nếu cần.
- Kiểm tra bộ chuyển đổi xúc tác và đảm bảo không bị tắc nghẽn.
Hướng dẫn bảo dưỡng cảm biến oxy chi tiết cho kỹ thuật viên
Cảm biến oxy (O2 sensor) đóng vai trò quan trọng trong việc duy trì hiệu suất động cơ và giảm thiểu khí thải của xe. Việc bảo dưỡng cảm biến oxy định kỳ giúp nâng cao tuổi thọ của cảm biến và đảm bảo động cơ hoạt động hiệu quả. Dưới đây là quy trình bảo dưỡng cảm biến chi tiết dành cho kỹ thuật viên ô tô.
Chuẩn Bị Dụng Cụ Và Thiết Bị
- Dụng cụ cần thiết:
- Kìm, tuốc nơ vít, cờ lê
- Máy chẩn đoán OBD-II (để đọc mã lỗi)
- Cảm biến oxy thay thế (nếu cần thiết)
- Vệ sinh cảm biến (nếu cảm biến vẫn còn có thể sử dụng)
- Bảo hộ lao động (găng tay, kính bảo vệ)
- Kiểm tra hệ thống xả:
Trước khi bảo dưỡng, kỹ thuật viên nên kiểm tra tình trạng tổng thể của hệ thống xả (ống xả, bộ chuyển đổi xúc tác) để đảm bảo không có sự cố khác có thể ảnh hưởng đến cảm biến.
Kiểm Tra Mã Lỗi Và Xác Định Vấn Đề
- Sử dụng máy chẩn đoán OBD-II để quét mã lỗi từ ECU của xe.
Mã lỗi liên quan đến cảm biến oxy có thể bao gồm:- P0130 – Lỗi cảm biến oxy, cảm biến trước bộ chuyển đổi xúc tác
- P0131 – Tín hiệu cảm biến oxy thấp
- P0132 – Tín hiệu cảm biến oxy cao
- P0141 – Lỗi cảm biến oxy sau bộ chuyển đổi xúc tác
- P0420 – Hiệu suất bộ chuyển đổi xúc tác thấp (có thể do cảm biến oxy hỏng)
- Phân tích kết quả từ mã lỗi để xác định xem cảm biến oxy có bị lỗi hoặc hỏng hoàn toàn không, hay chỉ gặp vấn đề nhỏ cần khắc phục (ví dụ, bẩn hoặc bị tắc nghẽn).

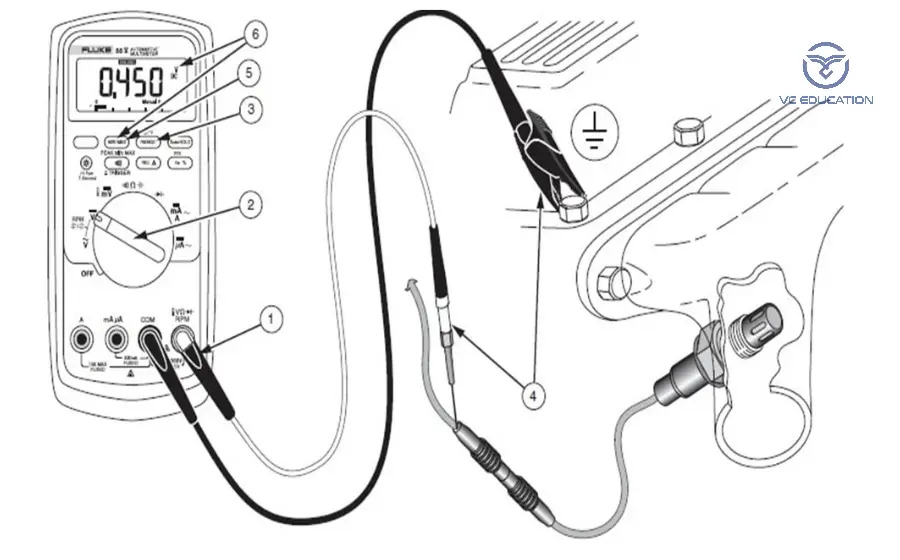

Kiểm Tra Tình Trạng Cảm Biến Oxy
- Vị trí cảm biến oxy: Nó thường nằm gần bộ chuyển đổi xúc tác hoặc ống xả. Xe có thể có 2 hoặc nhiều cảm biến oxy tùy vào số lượng ống xả và các bộ chuyển đổi xúc tác.
- Kiểm tra bằng mắt thường:
- Đảm bảo không có vết nứt, vỡ hoặc hư hỏng cơ học trên cảm biến này.
- Kiểm tra các dây nối và đầu cắm của cảm biến oxy để đảm bảo chúng không bị mài mòn hoặc hư hỏng.
- Kiểm tra bẩn hoặc tắc nghẽn: Nếu cảm biến oxy bị bám bẩn hoặc có lớp carbon, có thể gây ảnh hưởng đến độ chính xác của cảm biến.
Vệ Sinh Cảm Biến Oxy (Nếu Cảm Biến Vẫn Có Thể Sử Dụng)
- Bước 1: Tắt động cơ và tháo cảm biến oxy
- Tắt động cơ và để xe nguội. Dùng cờ lê để tháo cảm biến khỏi ống xả.
- Bước 2: Vệ sinh cảm biến oxy:
- Sử dụng chất tẩy rửa đặc biệt để làm sạch bề mặt cảm biến, tránh làm hỏng các bộ phận điện tử bên trong.
- Có thể sử dụng bàn chải mềm hoặc chổi để làm sạch các tạp chất bám trên bề mặt cảm biến.
- Bước 3: Kiểm tra tình trạng cảm biến:
Sau khi vệ sinh, kiểm tra cảm biến xem có hoạt động chính xác không bằng máy chẩn đoán OBD-II. Nếu cảm biến vẫn hoạt động bình thường, có thể lắp lại và tiếp tục sử dụng.
Thay Thế Cảm Biến Oxy (Nếu Cảm Biến Hỏng Hoặc Không Sửa Được)
- Bước 1: Tháo cảm biếnhỏng
- Dùng cờ lê để tháo cảm biến oxy cũ ra khỏi ống xả. Đảm bảo không làm hỏng các bộ phận xung quanh khi tháo cảm biến.
- Bước 2: Lắp đặt cảm biến mới:
- Lắp cảm biến oxy mới vào vị trí cũ và vặn chặt bằng tay. Sau đó, sử dụng cờ lê để đảm bảo cảm biến được cố định chắc chắn.
- Đảm bảo dây cáp nối cảm biến oxy được kết nối đúng cách.
- Bước 3: Kiểm tra sau khi thay thế:
- Sử dụng máy chẩn đoán OBD-II để xác nhận rằng không còn mã lỗi và cảm biến oxy mới hoạt động bình thường.
- Vận hành xe và kiểm tra lại xem động cơ có hoạt động ổn định không.
Kiểm Tra Lại Hệ Thống Sau Bảo Dưỡng
- Vận hành xe:
- Sau khi bảo dưỡng hoặc thay thế cảm biến, hãy vận hành xe để kiểm tra lại động cơ và hệ thống xả.
- Đảm bảo không còn hiện tượng đèn Check Engine sáng và động cơ hoạt động trơn tru.
- Kiểm tra khí thải:
- Nếu có thể, kiểm tra mức độ khí thải của xe để đảm bảo hệ thống giảm thiểu khí thải hoạt động hiệu quả.
- Đọc lại mã lỗi (nếu cần):
- Nếu đèn Check Engine vẫn sáng sau khi thay cảm biến, dùng máy chẩn đoán để quét lại mã lỗi và xác định vấn đề tiếp theo.
