Cảm Biến Momen Lái: Tầm Quan Trọng và Phương Án Sửa Chữa Chi Tiết

Trong các hệ thống lái hiện đại, cảm biến momen lái đóng vai trò quan trọng giúp tăng cường sự ổn định và chính xác của hệ thống lái. Cảm biến này được tích hợp trong hệ thống trợ lực lái điện (EPS), giúp ghi nhận mô-men xoắn khi người lái thực hiện thao tác điều khiển vô lăng. Bài viết này trung tâm VCE sẽ cung cấp thông tin chi tiết về cảm biến momen lái, nguyên lý hoạt động, các dấu hiệu hư hỏng và phương án sửa chữa hiệu quả.

Cảm Biến Momen Lái là gì?

Cảm biến momen lái là một phần quan trọng trong hệ thống trợ lực lái điện (EPS) của ô tô. Chức năng chính của cảm biến là đo lường mô-men xoắn khi người lái tác động lên vô lăng. Dữ liệu này được truyền đến bộ điều khiển để điều chỉnh mô-tơ trợ lực, giúp xe di chuyển dễ dàng và chính xác hơn, đặc biệt là khi thay đổi tốc độ hoặc điều kiện lái.

Cấu Tạo Cảm Biến Momen

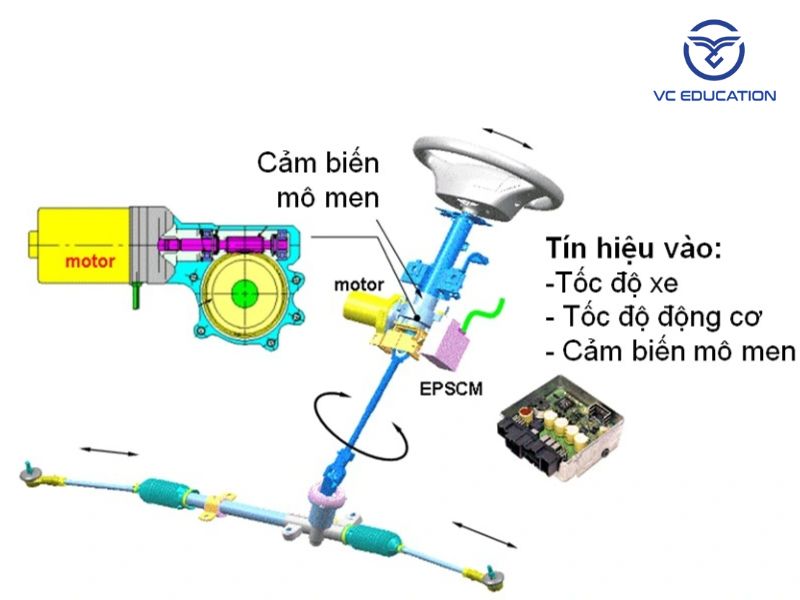

Cảm biến momen lái thường được lắp đặt trong cụm trợ lực lái, bao gồm một thanh xoắn có khả năng xoay khi người lái đánh lái. Khi vô lăng được xoay, cảm biến ghi nhận lực tác động và truyền tín hiệu đến hộp điều khiển. Dựa trên tín hiệu này, bộ điều khiển sẽ tính toán và điều chỉnh mô-tơ trợ lực để hỗ trợ người lái điều khiển xe một cách dễ dàng hơn​

Cảm biến momen lái là một phần quan trọng trong hệ thống lái trợ lực điện của xe, giúp đo lường mô-men xoắn và hỗ trợ điều khiển xe dễ dàng hơn. Cấu tạo của cảm biến momen lái bao gồm các thành phần chính sau:

1. Thanh xoắn (Torque Shaft): Đây là phần quan trọng của cảm biến, có chức năng chuyển động theo hướng người lái tác động vào vô lăng. Thanh xoắn này chịu lực từ mô-men xoắn khi người lái đánh lái. Thông qua chuyển động của thanh xoắn, cảm biến sẽ đo được mức độ lực tác động.
2. Cảm biến từ tính (Magnetic Sensor): Cảm biến momen lái thường sử dụng các cảm biến từ tính để đo mô-men xoắn. Các cảm biến này ghi nhận thay đổi trong từ trường khi thanh xoắn thay đổi vị trí dưới tác động của lực xoắn từ vô lăng.
3. Cuộn dây cảm ứng (Inductive Coils): Các cuộn dây cảm ứng được sử dụng để đo sự thay đổi của từ trường khi thanh xoắn di chuyển. Các tín hiệu này được truyền về bộ điều khiển trung tâm để xử lý và điều chỉnh mô-tơ trợ lực lái.
4. Bộ điều khiển tín hiệu (Signal Processor): Bộ điều khiển tiếp nhận tín hiệu từ cảm biến momen lái và chuyển đổi tín hiệu analog thành tín hiệu số, sau đó gửi đến hệ thống điều khiển mô-tơ trợ lực lái để điều chỉnh mức độ hỗ trợ lực lái tùy theo tình trạng lái.
5. Vỏ bảo vệ và bộ gắn (Housing and Mounting): Vỏ bảo vệ giúp bảo vệ các linh kiện bên trong cảm biến khỏi tác động của môi trường như bụi, độ ẩm, và nhiệt độ. Bộ gắn giữ cố định cảm biến trong vị trí chính xác để đảm bảo hiệu suất làm việc ổn định.

Cảm biến momen lái không chỉ giúp xe dễ dàng điều khiển mà còn cải thiện độ ổn định và an toàn khi lái ở các tốc độ khác nhau, đặc biệt trong các điều kiện lái phức tạp.

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của Cảm Biến Momen lái là cảm biến momen lái đo mô-men xoắn và gửi tín hiệu đến hộp điều khiển, từ đó tạo ra dòng điện điều khiển mô-tơ trợ lực. Mô-tơ này sẽ hoạt động, giúp giảm lực cần thiết để người lái thực hiện các thao tác điều khiển

Cảm biến momen lái hoạt động dựa trên nguyên lý đo lường lực tác động lên vô lăng khi người lái điều khiển. Khi vô lăng được xoay, lực xoắn (mô-men xoắn) tạo ra sẽ được cảm biến ghi nhận. Cảm biến này truyền tải tín hiệu điện về hộp điều khiển trung tâm của hệ thống lái trợ lực, từ đó điều khiển mô-tơ trợ lực để hỗ trợ người lái một cách dễ dàng hơn.

Mức độ trợ lực sẽ thay đổi tùy thuộc vào tốc độ xe và độ mạnh của lực tác động lên vô lăng. Cảm biến momen lái giúp đảm bảo sự ổn định, chính xác và an toàn khi lái xe, đồng thời giảm thiểu lực cần thiết để người lái có thể điều khiển xe một cách nhẹ nhàng hơn.

Các Vấn Đề Thường Gặp và Dấu Hiệu Cần Sửa Chữa

Các Vấn Đề Thường Gặp

Dưới đây là các vấn đề thường gặp liên quan đến cảm biến momen lái mà người lái xe có thể gặp phải:

• Vô lăng bị cứng hoặc không phản hồi: Khi cảm biến momen lái gặp sự cố, tín hiệu từ cảm biến không được truyền đúng hoặc không chính xác đến hệ thống điều khiển. Điều này khiến vô lăng trở nên cứng, khó điều khiển, hoặc không phản ứng đúng với lực tác động của người lái​
• Lỗi hệ thống trợ lực lái: Nếu cảm biến momen lái bị hỏng, hệ thống trợ lực lái có thể không hoạt động, dẫn đến việc lái xe trở nên khó khăn, đặc biệt là khi di chuyển ở tốc độ thấp hoặc trong các tình huống cần sự linh hoạt cao
• Cảm giác lái không ổn định: Một cảm biến momen lái bị hỏng có thể làm giảm sự ổn định của hệ thống lái, gây ra cảm giác lái không vững vàng, đặc biệt khi đánh lái ở tốc độ cao hoặc khi lái xe trong các tình huống gấp gáp
• Mất tín hiệu trợ lực lái tự động: Đôi khi, khi cảm biến momen lái bị lỗi, hệ thống trợ lực có thể không tự động điều chỉnh mức độ trợ lực khi xe di chuyển ở các tốc độ khác nhau. Điều này làm giảm tính linh hoạt và sự dễ dàng trong việc lái xe​
• Lỗi hoặc mất tín hiệu từ cảm biến: Các vấn đề về kết nối điện hoặc hư hỏng phần cứng của cảm biến có thể làm mất tín hiệu giữa cảm biến và bộ điều khiển hệ thống lái, dẫn đến mất khả năng hỗ trợ từ hệ thống trợ lực lái
• Tiếng ồn lạ khi lái: Cảm biến momen lái gặp trục trặc có thể phát ra tiếng ồn khi người lái thao tác với vô lăng, đặc biệt khi xoay ở tốc độ chậm hoặc khi quay vòng

Tổng hợp tất cả các mã lỗi về cảm biến momen lái

Các mã lỗi liên quan đến cảm biến momen lái chủ yếu tập trung vào những sự cố với cảm biến hoặc các thành phần liên quan đến hệ thống trợ lực lái. Dưới đây là một số mã lỗi phổ biến:

• C1511 – Cảm biến mô men 1: Lỗi cảm biến mô men chính, có thể do sự cố với cảm biến mô men hoặc ECU trợ lực lái.
• C1512 – Cảm biến mô men 2: Tương tự như mã lỗi C1511 nhưng liên quan đến cảm biến mô men thứ hai.
• C1513 – Sai lệch cảm biến mô men quá lớn: Cảm biến mô men không hoạt động chính xác, có thể do sự sai lệch giữa tín hiệu đầu vào và đầu ra của cảm biến.
• C1514 – Nguồn cấp cho cảm biến mô men: Lỗi liên quan đến nguồn cấp điện cho cảm biến mô men, có thể do sự cố trong hệ thống điện hoặc kết nối không ổn định.
• C1517 – Duy trì mô men xoắn: Liên quan đến việc duy trì mô men xoắn trong khi lái, có thể là do cảm biến hoặc ECU không xử lý tín hiệu đúng cách​

Phương án sửa chữa về cảm biến momen lái

Khi cảm biến momen lái bị lỗi, cần phải thực hiện một số biện pháp sửa chữa để đảm bảo hệ thống lái hoạt động ổn định và an toàn. Dưới đây là các phương án sửa chữa phổ biến khi gặp phải các mã lỗi liên quan đến cảm biến momen lái:

Kiểm tra và thay thế cảm biến momen lái:

• Khi mã lỗi như C1511 (cảm biến mô men 1) hoặc C1512 (cảm biến mô men 2) xuất hiện, việc kiểm tra và thay thế cảm biến mô men lái là bước cần thiết. Cảm biến này có thể bị hỏng do vấn đề trong quá trình sử dụng hoặc do sự cố kết nối điện​
• Làm sạch cảm biến: Nếu cảm biến chỉ bị bẩn hoặc bị dính dầu mỡ, việc làm sạch cũng có thể giúp khôi phục hoạt động.

Kiểm tra và khắc phục nguồn cấp điện cho cảm biến: Nếu lỗi liên quan đến C1514 (Nguồn cấp cho cảm biến mô men), cần kiểm tra hệ thống điện và dây nối để đảm bảo cung cấp điện ổn định cho cảm biến. Việc thay thế các dây nối hoặc cổng kết nối bị hỏng có thể giải quyết vấn đề này​

Xử lý lỗi sai lệch tín hiệu cảm biến: Khi mã lỗi C1513 (Sai lệch cảm biến mô men quá lớn) xuất hiện, cần phải kiểm tra xem tín hiệu từ cảm biến có bị lệch hay không, hoặc có sự cố trong việc truyền tín hiệu từ cảm biến đến ECU trợ lực lái. Việc kiểm tra và tái lập lại tín hiệu có thể giúp khắc phục lỗi này.

Kiểm tra và thay thế ECU trợ lực lái: Nếu lỗi không phải do cảm biến mà là do ECU không nhận tín hiệu chính xác từ cảm biến hoặc có sự cố trong quá trình điều khiển mô-men xoắn, việc thay thế hoặc sửa chữa ECU trợ lực lái là phương án cuối cùng​.

Đảm bảo kết nối điện đúng cách: Kiểm tra các kết nối điện giữa cảm biến và ECU trợ lực lái, nếu có dấu hiệu mối nối lỏng lẻo hoặc hư hỏng, hãy siết chặt hoặc thay thế kết nối để khôi phục tín hiệu và hệ thống lái ổn định​.

Nếu các phương án sửa chữa cảm biến trên không giải quyết được vấn đề, việc đưa xe đến trung tâm bảo dưỡng hoặc sửa chữa chuyên nghiệp là điều cần thiết để kiểm tra và xử lý lỗi kỹ càng.
