Xi lanh là gì? Đây là bộ phận trung tâm trong động cơ, nơi diễn ra quá trình đốt cháy nhiên liệu, tạo lực đẩy piston và sinh công suất. Hiểu rõ xi lanh giúp bạn nắm vững nguyên lý vận hành động cơ và đánh giá đúng hiệu suất hoạt động của xe ô tô.

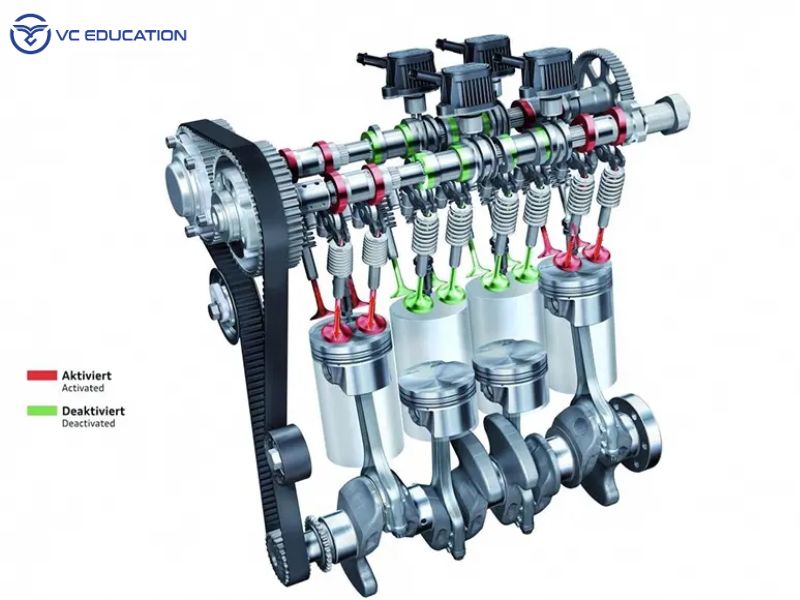

Xi lanh là gì? Khái niệm trong kỹ thuật ô tô

Trong công nghệ kỹ thuật ô tô, xi lanh (còn gọi là buồng đốt) là một khoang hình trụ, nơi piston chuyển động tịnh tiến. Đây là bộ phận trung tâm của động cơ đốt trong – nơi hỗn hợp nhiên liệu và không khí được nén, đốt cháy, sau đó giãn nở tạo lực đẩy piston.

Lực này được truyền tới trục khuỷu, chuyển thành chuyển động quay, từ đó làm bánh xe chuyển động. Có thể hình dung xi lanh như một “căn phòng kín”, nơi piston hoạt động như chiếc búa liên tục lên xuống nhờ sức nổ của nhiên liệu, tạo ra động lực vận hành cho toàn bộ xe.



Cấu tạo chi tiết của xi lanh động cơ ô tô

Để hiểu rõ hơn về cách xi lanh hoạt động, chúng ta cần tìm hiểu các thành phần cấu tạo nên nó:

Thân Xi Lanh (Cylinder Block)

Thân xi lanh, thường được đúc từ gang hoặc hợp kim nhôm, là bộ phận chịu tải chính và là nền tảng cho toàn bộ động cơ. Nó không chỉ chứa các nòng xi lanh mà còn tích hợp các đường dẫn nước làm mát, đường dẫn dầu bôi trơn. Thân xi lanh cần có độ bền cao, khả năng chịu nhiệt tốt và độ ổn định về kích thước để đảm bảo các bộ phận khác hoạt động ăn khớp.

Nòng Xi Lanh (Cylinder Bore)

Nòng xi lanh là bề mặt bên trong của xi lanh, nơi piston di chuyển lên xuống. Bề mặt này cần phải cực kỳ nhẵn bóng và chính xác về đường kính để giảm ma sát với piston và xéc măng, đồng thời đảm bảo độ kín khít tối đa, ngăn chặn sự rò rỉ khí nén và dầu bôi trơn.

Piston và Xéc Măng

Piston là bộ phận nhận lực đẩy từ sự giãn nở của khí cháy trong xi lanh và truyền lực này qua thanh truyền đến trục khuỷu. Xéc măng là các vòng kim loại được lắp vào rãnh trên piston, có tác dụng chính là làm kín buồng đốt và gạt dầu bôi trơn, ngăn không cho dầu lọt vào buồng cháy.

Đầu Xi Lanh (Cylinder Head)

Đầu xi lanh là nắp đậy phía trên của xi lanh, chứa các van nạp, van xả, bugi (động cơ xăng) hoặc kim phun (động cơ diesel). Đây là bộ phận chịu nhiệt độ và áp suất rất cao. Giữa đầu xi lanh và thân xi lanh có một lớp [gioăng đại tu] (gasket) để đảm bảo độ kín khít, ngăn chặn sự rò rỉ khí và nước làm mát. Việc lắp đặt và bảo trì gioăng đại tu đúng cách là cực kỳ quan trọng để duy trì hiệu suất và độ bền của động cơ.

Trục Khuỷu và Thanh Truyền

Trục khuỷu là bộ phận biến đổi chuyển động tịnh tiến của piston thành chuyển động quay tròn, cung cấp năng lượng cho hệ thống truyền lực của xe. Thanh truyền là cầu nối giữa piston và trục khuỷu, truyền lực đẩy từ piston tới trục khuỷu.

Mỗi chi tiết trong cấu tạo xi lanh, từ thân xi lanh cứng cáp đến piston tinh xảo và hệ thống gioăng làm kín, đều đóng vai trò then chốt. Sự ăn khớp hoàn hảo của chúng quyết định hiệu suất vận hành ổn định và bền bỉ của động cơ trong suốt hàng vạn cây số.

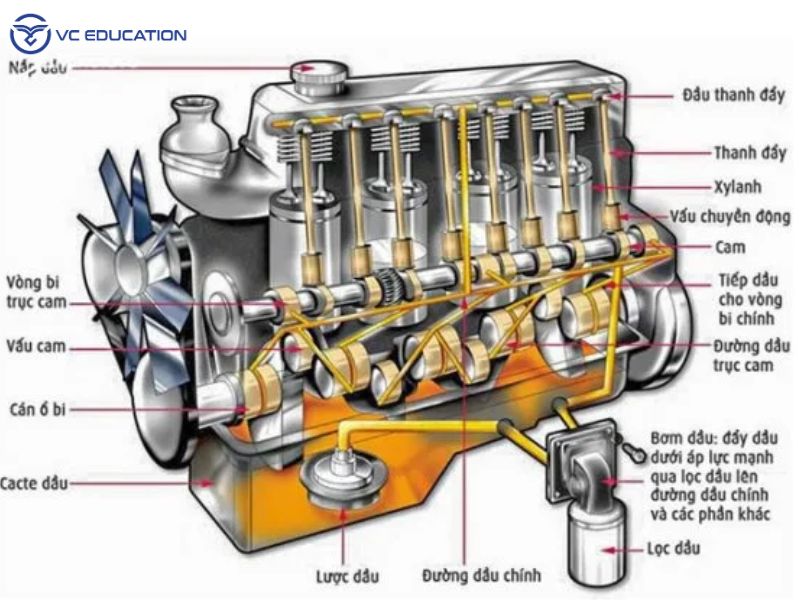

Nguyên lý hoạt động của xi lanh trong động cơ đốt trong

Xi lanh là nơi diễn ra các chu trình làm việc của động cơ. Trong động cơ xăng 4 kỳ phổ biến, quá trình này diễn ra như sau:

• Kỳ nạp: Piston đi xuống, van nạp mở, hỗn hợp nhiên liệu và không khí được hút vào xi lanh.
• Kỳ nén: Piston đi lên, cả hai van đều đóng, hỗn hợp khí nén lại trong không gian xi lanh, tăng nhiệt độ và áp suất.
• Kỳ nổ (sinh công): Bugi đánh lửa đốt cháy hỗn hợp khí nén, tạo ra áp suất cao đẩy piston đi xuống, sinh ra công.
• Kỳ xả: Piston đi lên, van xả mở, khí thải bị đẩy ra ngoài khỏi xi lanh.

Quá trình này lặp đi lặp lại liên tục, tạo ra lực đẩy và biến đổi thành chuyển động quay của trục khuỷu, cung cấp sức mạnh cho xe.

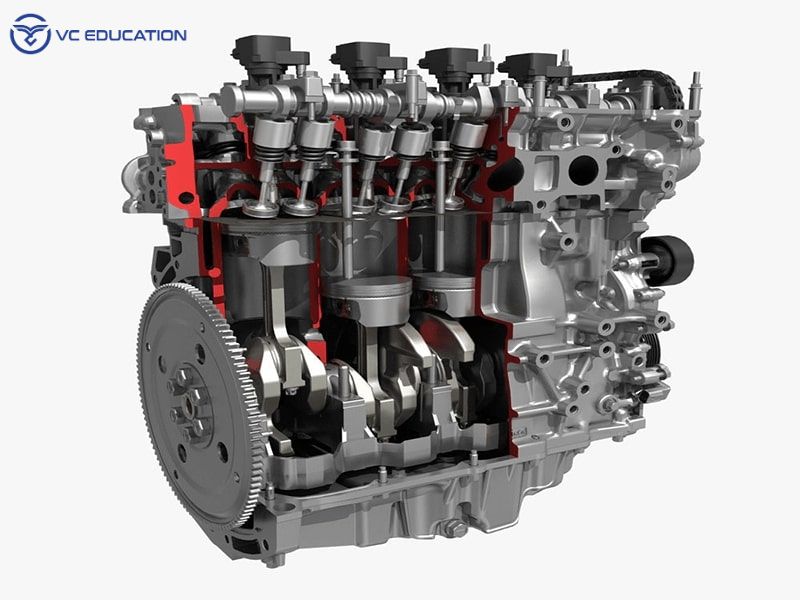

Các loại xi lanh thường gặp trong động cơ ô tô hiện nay

Số lượng và cách bố trí xi lanh ảnh hưởng trực tiếp đến hiệu suất, độ êm ái và kích thước của động cơ. Dưới đây là các loại xi lanh phổ biến:

Xi Lanh Thẳng Hàng (Inline/Straight Engine)

Đây là kiểu bố trí phổ biến nhất, các xi lanh được xếp thẳng hàng trên một mặt phẳng. Động cơ I4 (4 xi lanh thẳng hàng) rất thông dụng trên các xe du lịch nhỏ và tầm trung nhờ cấu trúc đơn giản, chi phí sản xuất thấp và dễ bảo dưỡng. Động cơ I6 (6 xi lanh thẳng hàng) mang lại độ cân bằng và êm ái vượt trội.

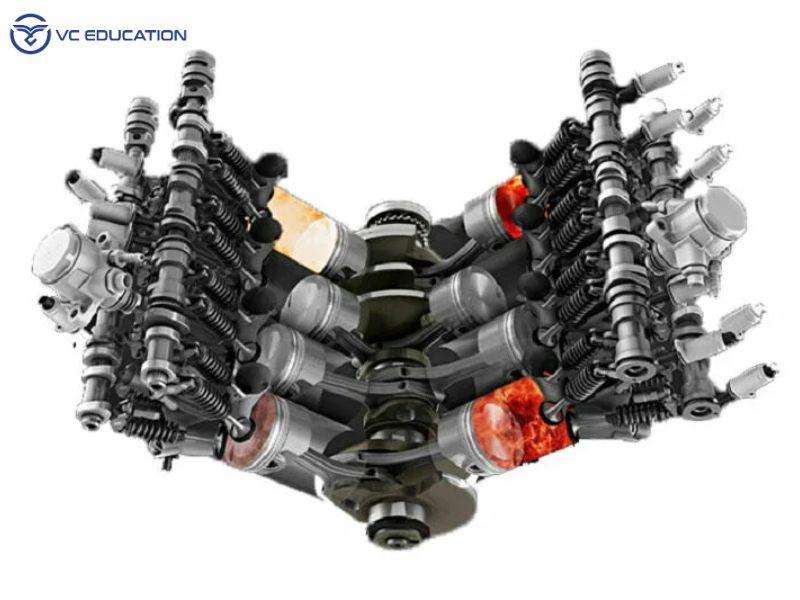

Xi Lanh Chữ V (V-Engine)

Các xi lanh được bố trí thành hai hàng, tạo thành hình chữ V. Kiểu bố trí này giúp động cơ gọn gàng hơn, giảm chiều dài tổng thể, phù hợp với các xe có không gian khoang động cơ hạn chế. Động cơ V6, V8, V10, V12 thường thấy trên các xe sang, xe thể thao hoặc xe bán tải cỡ lớn, mang lại công suất cao và âm thanh mạnh mẽ.

Xi Lanh Nằm Ngang (Flat/Boxer Engine)

Xi lanh được bố trí đối xứng theo chiều ngang, với piston chuyển động đối diện nhau. Kiểu động cơ này thường có trọng tâm thấp, giúp cải thiện độ ổn định và khả năng xử lý của xe. Subaru và Porsche là hai hãng xe nổi tiếng sử dụng động cơ boxer.

Số lượng xi lanh càng nhiều, động cơ thường càng mạnh mẽ và vận hành êm ái hơn do chu kỳ đánh lửa liên tục hơn. Tuy nhiên, nó cũng đi kèm với chi phí sản xuất cao hơn, kích thước lớn hơn và mức tiêu thụ nhiên liệu có thể tăng.

Tầm quan trọng của xi lanh đối với hiệu suất và độ bền động cơ

Xi lanh không chỉ là nơi sinh công mà còn là yếu tố then chốt quyết định hiệu suất và tuổi thọ của động cơ:

• Công suất và Mô-men xoắn: Thể tích xi lanh (dung tích công tác) và số lượng xi lanh quyết định lượng hỗn hợp khí nạp vào và đốt cháy, từ đó ảnh hưởng trực tiếp đến công suất tối đa và mô-men xoắn mà động cơ có thể sản sinh.
• Hiệu quả nhiên liệu: Độ kín khít và tình trạng bề mặt nòng xi lanh ảnh hưởng đến hiệu quả nén khí và đốt cháy. Xi lanh bị mòn hoặc hở có thể làm giảm hiệu suất đốt cháy, dẫn đến tăng tiêu thụ nhiên liệu.
• Độ bền và tuổi thọ: Xi lanh là bộ phận chịu áp lực, nhiệt độ và ma sát liên tục. Vật liệu chế tạo, quá trình gia công và hệ thống bôi trơn đóng vai trò cực kỳ quan trọng trong việc kéo dài tuổi thọ của xi lanh và toàn bộ động cơ.

Chất lượng và độ chính xác của xi lanh là yếu tố then chốt quyết định không chỉ công suất mà còn cả độ bền bỉ của động cơ trong suốt vòng đời của xe. Việc bảo dưỡng đúng cách và định kỳ kiểm tra các chi tiết trong hệ thống này là điều tối quan trọng. Để đảm bảo hiệu suất toàn diện cho chiếc xe, không chỉ động cơ mà cả những hệ thống quan trọng khác như hệ thống [guốc phanh] cũng cần được kiểm tra và bảo dưỡng thường xuyên theo khuyến nghị của các chuyên gia.

Các lỗi thường gặp ở xi lanh và cách nhận biết và cách khắc phục

Mặc dù được thiết kế để bền bỉ, xi lanh động cơ cũng có thể gặp phải một số vấn đề phổ biến sau thời gian dài sử dụng:

Xi Lanh Bị Hở/Mòn

• Triệu chứng: Xe có khói xanh bất thường từ ống xả (do dầu lọt vào buồng đốt và bị cháy), động cơ yếu đi rõ rệt, tiêu hao dầu bôi trơn nhanh chóng, tiếng ồn lạ từ động cơ.
• Nguyên nhân: Do quá trình ma sát tự nhiên của piston và xéc măng với thành xi lanh theo thời gian, thiếu dầu bôi trơn, hoặc sử dụng dầu kém chất lượng.
• Khắc phục: Tùy thuộc vào mức độ mòn, có thể tiến hành mài lại xi lanh (xoáy nòng), thay thế piston và xéc măng mới với kích thước lớn hơn (piston bạc), hoặc trong trường hợp nặng, cần thay thế cả thân xi lanh.

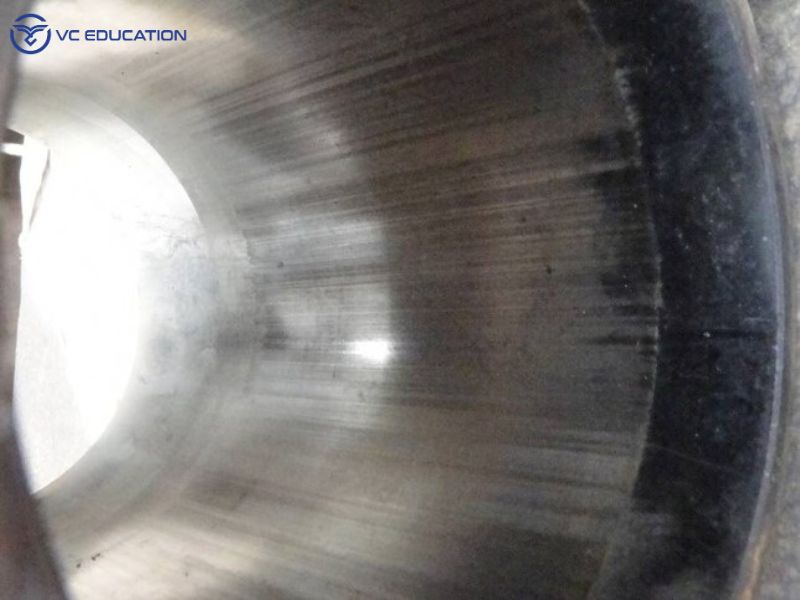

Xi Lanh Bị Xước

• Triệu chứng: Tương tự như xi lanh bị mòn, bao gồm khói xanh, giảm công suất, tiếng gõ lạ từ động cơ.
• Nguyên nhân: Thường do thiếu dầu bôi trơn nghiêm trọng, có vật lạ cứng lọt vào buồng đốt, hoặc lỗi lắp ráp.
• Khắc phục: Xước nhẹ có thể khắc phục bằng cách mài lại và thay piston bạc. Xước nặng có thể đòi hỏi thay thế cả khối xi lanh.

Hỏng Gioăng Nắp Xi Lanh

• Triệu chứng: Động cơ quá nhiệt nhanh chóng, có bọt khí trong bình nước làm mát, nước làm mát bị lẫn dầu (hoặc ngược lại), xe có thể bị mất công suất.
• Nguyên nhân: Gioăng bị lão hóa, quá nhiệt động cơ kéo dài, hoặc xi lanh bị vênh.
• Khắc phục: Thay thế gioăng nắp xi lanh mới. Tuy nhiên, nếu đầu xi lanh bị vênh do quá nhiệt, cần phải mài phẳng lại trước khi lắp gioăng mới để đảm bảo độ kín.

Việc chẩn đoán và sửa chữa các lỗi liên quan đến xi lanh đòi hỏi kiến thức chuyên sâu và dụng cụ chuyên dụng. Tại Trung tâm VCE, các học viên được đào tạo bài bản về cách nhận biết, chẩn đoán và thực hiện các quy trình đại tu động cơ, bao gồm cả việc xử lý các vấn đề về xi lanh. Đội ngũ giảng viên giàu kinh nghiệm thực tiễn sẽ hướng dẫn từng bước, từ lý thuyết đến thực hành.

Câu hỏi thường gặp về xi lanh động cơ ô tô

Xi lanh hoạt động như thế nào?

Xi lanh là không gian nơi piston di chuyển lên xuống. Hỗn hợp nhiên liệu và không khí được nén, đốt cháy và giãn nở trong xi lanh, tạo ra lực đẩy piston, chuyển hóa nhiệt năng thành cơ năng, làm quay trục khuỷu và cung cấp năng lượng cho xe.

Số lượng xi lanh có ảnh hưởng gì đến xe?

Số lượng xi lanh ảnh hưởng trực tiếp đến công suất, mô-men xoắn, độ êm ái và mức tiêu thụ nhiên liệu của động cơ. Động cơ càng nhiều xi lanh thường càng mạnh mẽ và êm ái hơn, nhưng cũng có thể tiêu hao nhiên liệu nhiều hơn và chi phí sản xuất cao hơn.

Khi nào cần bảo dưỡng/sửa chữa xi lanh?

Bạn nên bảo dưỡng xi lanh khi có các dấu hiệu như xe yếu, hao dầu, có khói xanh bất thường, tiếng ồn lạ từ động cơ, hoặc động cơ bị quá nhiệt. Việc kiểm tra định kỳ trong quá trình bảo dưỡng xe cũng giúp phát hiện sớm các vấn đề.

Học về xi lanh động cơ ở đâu tốt?

Để học chuyên sâu về xi lanh động cơ và toàn bộ hệ thống ô tô, bạn có thể tham khảo Trung tâm học nghề sửa chữa ô tô VCE. VCE cung cấp các khóa học bài bản từ cơ bản đến nâng cao, với giảng viên giàu kinh nghiệm và trang thiết bị hiện đại.

Xi lanh bị xước có sửa được không?

Tùy mức độ xước. Xước nhẹ có thể khắc phục bằng cách mài lại (xoáy nòng) và sử dụng piston có kích thước lớn hơn. Đối với vết xước quá sâu hoặc hư hỏng nặng, việc thay thế toàn bộ khối xi lanh hoặc thân xi lanh có thể là cần thiết.

Sự khác biệt giữa xi lanh động cơ xăng và diesel?

Về cơ bản, cấu tạo xi lanh động cơ xăng và diesel tương tự nhau. Tuy nhiên, xi lanh động cơ diesel thường có tỷ số nén cao hơn nhiều, vật liệu chế tạo cần bền chắc hơn để chịu áp suất lớn hơn, và không có bugi đánh lửa (thay vào đó là kim phun nhiên liệu trực tiếp vào buồng đốt để tự cháy).
