Ly Hợp Ô Tô Là Gì? Cấu Tạo, Phân Loại và Cách Kiểm Tra
Ly hợp ô tô là một bộ phận quan trọng trong hệ thống truyền động của xe. Nó có nhiệm vụ kết nối và ngắt mối liên kết giữa động cơ và hộp số, giúp truyền tải công suất từ động cơ đến các bánh xe. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của ly hợp sẽ giúp người lái xe có thể phát hiện các vấn đề và có cách xử lý kịp thời. Cùng trung tâm VCE tìm hiểu chi tiết về ly hợp ô tô trong bài viết này.
Ly Hợp Ô Tô Là Gì?
Ly hợp (hay còn gọi là côn trong tiếng Việt) là bộ phận nằm trong hệ thống truyền động của ô tô. Nó giúp điều chỉnh quá trình chuyển động của xe, cho phép người lái thay đổi số (chuyển số) một cách mượt mà mà không làm hỏng các chi tiết trong hộp số hoặc động cơ.
Công dụng chính của ly hợp là ngắt kết nối giữa động cơ và hộp số, giúp xe di chuyển êm ái, tránh được tình trạng số bị giật cục khi tăng tốc hoặc giảm tốc.
Cấu Tạo Chi Tiết Của Ly Hợp Ô Tô
Ly hợp ô tô (hay còn gọi là côn) là một trong những bộ phận quan trọng trong hệ thống truyền động của xe, giúp kết nối và ngắt mối liên kết giữa động cơ và hộp số. Cấu tạo của ly hợp khá phức tạp, bao gồm nhiều bộ phận cơ khí và thủy lực giúp thực hiện chức năng chuyển giao và ngắt mối nối công suất một cách hiệu quả.
Dưới đây là các bộ phận chi tiết trong cấu tạo của ly hợp ô tô:
1. Bàn Đạp Ly Hợp (Pedal)
- Chức năng: Bàn đạp ly hợp là bộ phận mà người lái xe sử dụng để điều khiển ly hợp. Khi nhấn bàn đạp, ly hợp sẽ ngắt kết nối giữa động cơ và hộp số, giúp người lái có thể thay đổi số một cách dễ dàng.
- Cấu tạo: Bàn đạp được nối với một cơ cấu thủy lực hoặc cơ khí, truyền lực tác động từ người lái vào hệ thống ly hợp.
2. Trục Chính Ly Hợp (Input Shaft)
- Chức năng: Trục chính kết nối động cơ với ly hợp và truyền tải công suất từ động cơ tới hộp số. Khi ly hợp hoạt động, trục chính đóng vai trò quan trọng trong việc điều chỉnh sự liên kết giữa động cơ và hộp số.
- Cấu tạo: Thường được chế tạo từ thép cứng và được trang bị vòng bi để giảm ma sát và giúp truyền động mượt mà.

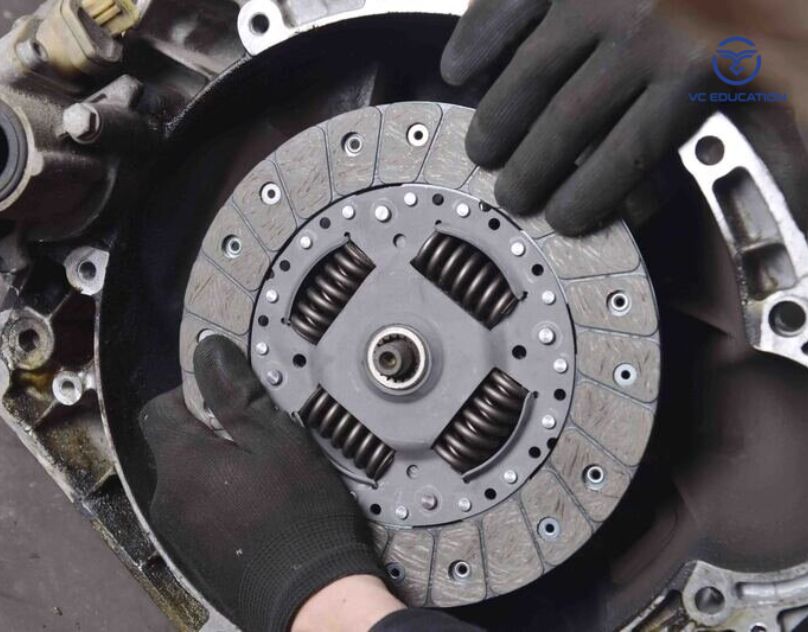

3. Đĩa Ly Hợp (Clutch Disc)
- Chức năng: Đĩa ly hợp có vai trò truyền công suất từ động cơ tới hộp số. Khi ly hợp không bị ngắt, đĩa ly hợp ép vào bánh đà động cơ, tạo ra mối nối vững chắc.
- Cấu tạo:
- Đĩa kim loại: Được chế tạo từ thép có khả năng chịu lực và nhiệt độ cao.
- Lớp ma sát: Được phủ một lớp vật liệu ma sát (thường là các hợp kim chịu nhiệt hoặc vật liệu ma sát gốm) giúp tạo liên kết vững chắc giữa đĩa ly hợp và bánh đà.
- Lò xo: Đĩa ly hợp thường đi kèm với các lò xo giúp duy trì độ đàn hồi và làm giảm độ rung khi hoạt động.
4. Bánh Đà (Flywheel)
- Chức năng: Bánh đà là bộ phận tiếp xúc trực tiếp với đĩa ly hợp và truyền chuyển động quay từ động cơ vào hộp số. Bánh đà giúp duy trì độ ổn định trong quá trình quay của động cơ và giúp tăng momen xoắn.
- Cấu tạo: Bánh đà thường được làm bằng gang hoặc thép đúc, có trọng lượng lớn để giữ cho động cơ quay đều.

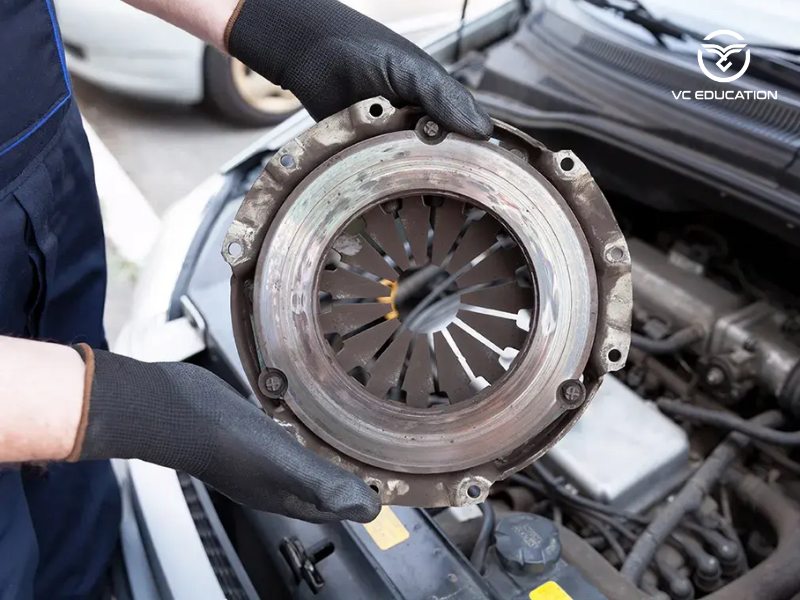

5. Lò Xo Ly Hợp (Clutch Spring)
- Chức năng: Lò xo ly hợp có nhiệm vụ giữ đĩa ly hợp và bánh đà chặt chẽ trong quá trình hoạt động, đồng thời giúp bộ ly hợp tách rời khi cần thiết.
- Cấu tạo: Thường là các lò xo tròn, được bố trí xung quanh đĩa ly hợp. Lò xo sẽ tạo ra lực ép giúp duy trì sự tiếp xúc giữa các bộ phận khi người lái nhả bàn đạp ly hợp.
6. Cơ Cấu Ép Ly Hợp (Clutch Release Mechanism)
- Chức năng: Cơ cấu ép ly hợp giúp tách đĩa ly hợp ra khỏi bánh đà khi người lái nhấn bàn đạp. Nó bao gồm một cơ cấu thủy lực hoặc cơ khí, giúp điều khiển quá trình ngắt kết nối giữa động cơ và hộp số.
- Cấu tạo:
- Cốc ép ly hợp (Clutch Release Bearing): Là bộ phận giúp truyền lực từ bàn đạp đến các bộ phận khác trong hệ thống ly hợp. Nó thường được làm bằng kim loại hoặc các hợp kim chịu ma sát.
- Thanh ép (Release Fork): Dùng để tác động lên cốc ép ly hợp, giúp ngắt kết nối giữa đĩa ly hợp và bánh đà.
7. Hệ Thống Thủy Lực Ly Hợp (Hydraulic System)
- Chức năng: Hệ thống thủy lực giúp truyền tải lực từ bàn đạp ly hợp đến các bộ phận của cơ cấu ép ly hợp. Điều này giúp việc thao tác ly hợp trở nên nhẹ nhàng và dễ dàng hơn, đặc biệt là với các xe hiện đại sử dụng ly hợp thủy lực.
- Cấu tạo:
- Cụm bơm thủy lực: Dùng để cung cấp dầu thủy lực và tạo áp lực cần thiết cho cơ cấu ép ly hợp hoạt động.
- Ống dẫn dầu thủy lực: Dẫn dầu từ bơm tới các bộ phận của ly hợp, bao gồm cốc ép và bộ phận điều khiển.
8. Chốt Ly Hợp (Clutch Pin)
- Chức năng: Chốt ly hợp giúp cố định các bộ phận trong hệ thống ly hợp và đảm bảo rằng các bộ phận chuyển động một cách đồng bộ khi ly hợp hoạt động.
- Cấu tạo: Là các chốt kim loại hoặc các vít vặn giúp giữ cho các bộ phận ly hợp ổn định trong suốt quá trình vận hành.
9. Bộ Điều Khiển Ly Hợp (Clutch Master Cylinder)
- Chức năng: Bộ điều khiển ly hợp có nhiệm vụ điều chỉnh hành trình của bàn đạp và lực ép lên các bộ phận khác trong hệ thống ly hợp. Đây là bộ phận quan trọng trong hệ thống ly hợp thủy lực.
- Cấu tạo: Được thiết kế gồm piston và bộ phận chứa dầu thủy lực, giúp chuyển đổi lực từ bàn đạp vào hệ thống thủy lực của ly hợp.
Ly hợp ô tô có cấu tạo phức tạp với nhiều bộ phận cơ khí và thủy lực phối hợp chặt chẽ để thực hiện chức năng kết nối và ngắt mối liên kết giữa động cơ và hộp số. Việc hiểu rõ cấu tạo chi tiết của ly hợp ô tô giúp người lái và thợ sửa chữa có thể phát hiện và xử lý các vấn đề một cách kịp thời, từ đó đảm bảo hiệu suất hoạt động của xe luôn ở mức tối ưu.
Các Loại Ly Hợp Ô Tô
Ly hợp ô tô là bộ phận quan trọng trong hệ thống truyền động của xe, có nhiệm vụ kết nối và ngắt mối liên kết giữa động cơ và hộp số. Có nhiều loại ly hợp khác nhau, mỗi loại phù hợp với các loại xe và mục đích sử dụng khác nhau. Dưới đây là các loại ly hợp ô tô phổ biến:
Ly Hợp Một Đĩa (Single Plate Clutch)
Cấu tạo và nguyên lý hoạt động:
- Ly hợp một đĩa là loại ly hợp đơn giản nhất và thường được sử dụng trong các xe nhỏ, xe du lịch.
- Cấu tạo gồm một đĩa ly hợp, lò xo, bánh đà và cơ cấu ép.
- Khi người lái nhấn bàn đạp ly hợp, đĩa ly hợp sẽ tách khỏi bánh đà, ngắt kết nối giữa động cơ và hộp số, giúp thay đổi số.
Ưu điểm:
- Cấu tạo đơn giản, chi phí sản xuất thấp.
- Dễ bảo trì và sửa chữa.
Nhược điểm:
- Không phù hợp với xe có công suất lớn, vì khả năng truyền tải công suất hạn chế.
Ứng dụng:
- Xe du lịch, xe cỡ nhỏ và các xe có công suất vừa phải.
Ly Hợp Hai Đĩa (Twin Plate Clutch)
Cấu tạo và nguyên lý hoạt động:
- Ly hợp hai đĩa có hai đĩa ly hợp, giúp tăng khả năng truyền tải công suất từ động cơ vào hộp số.
- Cấu tạo gồm hai đĩa ly hợp được giữ chặt với nhau bởi lò xo và các bộ phận ép ly hợp.
- Khi nhấn bàn đạp, cả hai đĩa ly hợp sẽ tách rời khỏi bánh đà, ngắt kết nối giữa động cơ và hộp số.
Ưu điểm:
- Khả năng truyền tải công suất lớn hơn so với ly hợp một đĩa, phù hợp với các xe có động cơ mạnh mẽ.
- Tăng độ bền và hiệu suất truyền động.
Nhược điểm:
- Cấu tạo phức tạp, chi phí sản xuất cao.
- Có thể yêu cầu bảo dưỡng thường xuyên hơn.
Ứng dụng: Các xe thể thao, xe tải và những loại xe cần truyền tải công suất lớn.
Ly Hợp Đa Đĩa (Multi-Plate Clutch)
Cấu tạo và nguyên lý hoạt động:
- Ly hợp đa đĩa sử dụng nhiều đĩa ly hợp, giúp tăng cường khả năng truyền tải công suất và giảm kích thước của hệ thống ly hợp.
- Các đĩa ly hợp này được ép chặt với nhau bởi các lò xo và cơ cấu ép.
- Khi nhấn bàn đạp ly hợp, các đĩa ly hợp tách khỏi bánh đà, ngắt kết nối giữa động cơ và hộp số.
Ưu điểm:
- Có khả năng truyền tải công suất rất lớn.
- Thường được sử dụng cho các xe hiệu suất cao hoặc xe tải nặng.
Nhược điểm:
- Cấu tạo phức tạp và đắt đỏ.
- Cần bảo dưỡng kỹ lưỡng để đảm bảo hiệu suất hoạt động lâu dài.
Ứng dụng: Xe thể thao cao cấp, xe tải hạng nặng, xe đua và các phương tiện yêu cầu công suất cực lớn.
Ly Hợp Cơ Khí (Mechanical Clutch)
Cấu tạo và nguyên lý hoạt động:
- Ly hợp cơ khí sử dụng một cơ cấu cơ khí để truyền lực từ bàn đạp ly hợp đến các bộ phận khác trong hệ thống ly hợp.
- Các bộ phận như thanh đẩy, lò xo và đĩa ly hợp được điều khiển bằng cơ học thông qua việc tác động vào bàn đạp.
Ưu điểm:
- Cấu tạo đơn giản, dễ sửa chữa.
- Không yêu cầu hệ thống thủy lực hoặc điện tử phức tạp.
Nhược điểm:
- Không phù hợp với các xe hiện đại có yêu cầu về hiệu suất cao.
- Khó khăn trong việc kiểm soát độ chính xác khi tác động lên các bộ phận cơ học.
Ứng dụng: Các loại xe cũ hoặc xe sử dụng công nghệ truyền động cơ khí đơn giản.
Ly Hợp Thủy Lực (Hydraulic Clutch)
Cấu tạo và nguyên lý hoạt động:
- Ly hợp thủy lực sử dụng một hệ thống dầu thủy lực để truyền lực từ bàn đạp ly hợp đến cơ cấu ép ly hợp.
- Khi nhấn bàn đạp, dầu thủy lực sẽ tạo ra lực đẩy lên cốc ép, làm tách đĩa ly hợp khỏi bánh đà, ngắt kết nối giữa động cơ và hộp số.
Ưu điểm:
- Cảm giác lái nhẹ nhàng và mượt mà hơn so với ly hợp cơ khí.
- Dễ dàng kiểm soát và không cần quá nhiều lực để vận hành.
Nhược điểm:
- Hệ thống thủy lực có thể gặp trục trặc nếu không được bảo dưỡng đúng cách (rò rỉ dầu, giảm hiệu suất).
- Chi phí bảo dưỡng cao hơn so với ly hợp cơ khí.
Ứng dụng: Các xe hiện đại và xe thể thao, nơi yêu cầu cảm giác lái chính xác và mượt mà.
Ly Hợp Chống Trượt (Anti-Slip Clutch)
Cấu tạo và nguyên lý hoạt động:
- Ly hợp chống trượt được thiết kế để ngăn ngừa hiện tượng trượt của ly hợp, đặc biệt là trong các trường hợp xe vận hành ở điều kiện cực đoan như khi leo dốc, hoặc khi xe tải kéo nặng.
- Thường sử dụng trong các hệ thống có nhiều đĩa hoặc các loại xe có khả năng tải trọng cao.
Ưu điểm:
- Ngăn ngừa hiện tượng trượt ly hợp, bảo vệ các bộ phận của hệ thống truyền động.
- Tăng độ bền và hiệu suất làm việc của ly hợp.
Nhược điểm:
- Cấu tạo phức tạp, chi phí cao.
- Yêu cầu bảo dưỡng định kỳ để duy trì hiệu quả.
Ứng dụng: Các xe tải nặng, xe địa hình và xe tải công nghiệp.
Ly Hợp Đĩa Đôi (Dual Clutch)
Cấu tạo và nguyên lý hoạt động:
- Ly hợp đĩa đôi sử dụng hai đĩa ly hợp riêng biệt để thực hiện chuyển số mượt mà và nhanh chóng.
- Hệ thống ly hợp này thường đi kèm với hộp số tự động hoặc bán tự động, giúp chuyển số mà không cần sử dụng đến bàn đạp ly hợp.
Ưu điểm:
- Chuyển số nhanh chóng và mượt mà.
- Cải thiện hiệu suất và tiết kiệm nhiên liệu.
Nhược điểm:
- Cấu tạo phức tạp và chi phí cao.
- Cần bảo dưỡng và sửa chữa định kỳ để duy trì hiệu quả.
Ứng dụng: Xe thể thao, xe sang trọng và các loại xe sử dụng hộp số tự động.
Nguyên Lý Hoạt Động Của Ly Hợp Ô Tô
Ly hợp ô tô hoạt động dựa trên nguyên tắc truyền lực ma sát giữa các bộ phận cơ khí, giúp kết nối hoặc ngắt mối liên kết giữa động cơ và hộp số. Điều này cho phép người lái có thể chuyển số, dừng xe hoặc khởi động xe một cách linh hoạt mà không làm chết máy.
Quá Trình Hoạt Động Của Ly Hợp
Ly hợp ô tô hoạt động theo hai trạng thái chính: kết nối và ngắt kết nối. Dưới đây là nguyên lý hoạt động trong từng trạng thái:
1. Khi Ly Hợp Kết Nối (Nhả Bàn Đạp Ly Hợp)
- Trạng thái: Lực từ lò xo ly hợp giữ cho đĩa ly hợp ép chặt vào bánh đà động cơ.
- Quá trình:
- Bánh đà quay theo tốc độ động cơ.
- Đĩa ly hợp được ép sát vào bánh đà, tạo ra ma sát đủ lớn để truyền lực từ động cơ đến hộp số.
- Công suất từ động cơ truyền tới hộp số và sau đó đến bánh xe, giúp xe chuyển động.
- Ứng dụng: Trạng thái này xảy ra khi xe đang vận hành bình thường và động cơ truyền công suất trực tiếp tới các bánh xe.
2. Khi Ly Hợp Ngắt Kết Nối (Nhấn Bàn Đạp Ly Hợp)
- Trạng thái: Khi người lái nhấn bàn đạp ly hợp, lực từ bàn đạp sẽ làm giảm áp lực của lò xo, tách đĩa ly hợp khỏi bánh đà.
- Quá trình:
- Lực từ bàn đạp truyền qua hệ thống cơ khí hoặc thủy lực đến cơ cấu ép ly hợp.
- Cốc ép ly hợp đẩy lò xo và làm giảm lực ép lên đĩa ly hợp.
- Đĩa ly hợp tách khỏi bánh đà, ngắt kết nối giữa động cơ và hộp số.
- Hộp số không còn nhận công suất từ động cơ, giúp người lái thay đổi số hoặc dừng xe mà không làm chết máy.
- Ứng dụng: Trạng thái này xảy ra khi xe cần dừng lại, thay đổi số hoặc khởi động.
Nguyên Lý Truyền Lực Ma Sát
Nguyên lý hoạt động của ly hợp dựa trên lực ma sát giữa các bề mặt tiếp xúc, cụ thể là giữa đĩa ly hợp, bánh đà và các tấm ép. Khi lực ma sát đủ lớn, động cơ sẽ truyền toàn bộ công suất đến bánh xe mà không bị trượt.
- Lực Ma Sát: Đĩa ly hợp được phủ lớp vật liệu ma sát có độ bền cao, giúp tạo ra lực ma sát lớn để truyền công suất hiệu quả.
- Hiệu Quả Truyền Lực: Lực ép từ lò xo ly hợp giúp đảm bảo đĩa ly hợp và bánh đà tiếp xúc chắc chắn, ngăn ngừa hiện tượng trượt.
Hệ Thống Điều Khiển Ly Hợp
Ly hợp được điều khiển thông qua các cơ cấu truyền lực sau:
- Cơ Khí:
- Sử dụng thanh đẩy hoặc cáp kéo để truyền lực từ bàn đạp đến cơ cấu ép ly hợp.
- Đơn giản, dễ sửa chữa nhưng cần lực tác động lớn từ người lái.
- Thủy Lực:
- Sử dụng dầu thủy lực để truyền lực từ bàn đạp ly hợp đến các bộ phận trong cơ cấu ép.
- Dễ dàng điều khiển, giảm lực tác động từ người lái, phổ biến trong các xe hiện đại.
- Điện Tử (Ly Hợp Tự Động):
- Sử dụng cảm biến và bộ điều khiển điện tử để điều chỉnh hoạt động của ly hợp.
- Hoạt động tự động, không cần bàn đạp ly hợp, thường thấy trong các xe số tự động hoặc bán tự động.
Cách Kiểm Tra Ly Hợp Ô Tô
Kiểm tra ly hợp ô tô định kỳ là việc làm quan trọng để đảm bảo hệ thống truyền động hoạt động hiệu quả, tránh các sự cố không mong muốn. Dưới đây là các bước và cách kiểm tra ly hợp ô tô một cách chi tiết:
1. Kiểm Tra Ly Hợp Thông Qua Bàn Đạp
Cách thực hiện:
- Ngồi vào vị trí lái và khởi động xe.
- Nhấn nhẹ và từ từ bàn đạp ly hợp, cảm nhận độ nặng, độ rung và quãng đường hành trình của bàn đạp.
Dấu hiệu cần chú ý:
- Bàn đạp nhẹ bất thường: Có thể do hỏng lò xo ly hợp hoặc rò rỉ dầu trong hệ thống thủy lực.
- Bàn đạp rung: Có thể do đĩa ly hợp bị cong vênh hoặc bánh đà bị mòn.
- Hành trình bàn đạp quá dài hoặc ngắn: Cho thấy sự điều chỉnh không đúng hoặc các bộ phận trong hệ thống bị hao mòn.
2. Kiểm Tra Ly Hợp Khi Khởi Động Xe
Cách thực hiện:
- Đạp hết bàn đạp ly hợp.
- Khởi động xe, sau đó chuyển sang số 1.
- Nhả dần bàn đạp ly hợp trong khi giữ chân ga.
Dấu hiệu cần chú ý:
- Xe rung giật khi nhả ly hợp: Do đĩa ly hợp hoặc bánh đà bị mòn.
- Xe không chuyển động khi nhả ly hợp hoàn toàn: Hệ thống ly hợp bị trượt hoặc đĩa ly hợp hỏng.
- Ly hợp phát ra tiếng kêu lạ: Có thể do lò xo ép bị yếu hoặc bi tì ly hợp gặp vấn đề.
3. Kiểm Tra Ly Hợp ô tô Khi Lên Dốc
Cách thực hiện:
- Đưa xe lên một đoạn dốc vừa phải.
- Nhấn bàn đạp ly hợp và chuyển số thấp.
- Nhả từ từ bàn đạp ly hợp trong khi tăng ga.
Dấu hiệu cần chú ý:
- Xe trượt dốc: Ly hợp bị mòn, không đủ lực ma sát.
- Tiếng rít hoặc khét: Ma sát không đủ, có thể do đĩa ly hợp bị cháy hoặc hỏng.
4. Kiểm Tra Độ Trượt Của Ly Hợp
Cách thực hiện:
- Chạy xe ở số cao (số 3 hoặc số 4) trên đoạn đường bằng phẳng.
- Đạp mạnh ga nhưng không tăng tốc độ ngay lập tức.
- Quan sát tua máy và tốc độ xe.
Dấu hiệu cần chú ý:
- Tua máy tăng nhanh nhưng tốc độ xe không tăng tương ứng: Đây là dấu hiệu ly hợp bị trượt.
5. Kiểm Tra Ly Hợp Qua Tiếng Động
Cách thực hiện:
- Khi xe đang hoạt động, nghe kỹ tiếng động từ khu vực ly hợp.
- Chuyển số và nhấn nhả bàn đạp ly hợp để kiểm tra.
Dấu hiệu cần chú ý:
- Tiếng rít hoặc khua lạ: Có thể do bi tì hoặc bi ép bị mòn.
- Tiếng lách cách: Cơ cấu ép bị lỏng hoặc hỏng.
6. Kiểm Tra Bằng Mắt Thường (Nếu Có Thể)
Cách thực hiện:
- Tháo nắp bảo vệ khu vực ly hợp (nếu cần thiết và có thể tiếp cận).
- Kiểm tra trực quan các bộ phận như đĩa ly hợp, bánh đà, lò xo, bi tì.
Dấu hiệu cần chú ý:
- Đĩa ly hợp ô tô bị cháy hoặc mòn nghiêm trọng: Đĩa cần được thay mới.
- Bánh đà có vết nứt hoặc biến dạng: Cần gia công lại hoặc thay thế.
- Lò xo ép yếu hoặc gãy: Ảnh hưởng đến lực ép và khả năng truyền lực.
Khi Nào Cần Thay Ly Hợp?
- Đĩa ly hợp bị mòn quá mức, không đảm bảo lực ma sát.
- Hộp số không hoạt động mượt mà, xuất hiện hiện tượng rung giật.
- Bàn đạp ly hợp quá nhẹ hoặc quá nặng.
- Hệ thống phát ra tiếng động bất thường liên quan đến ly hợp.
Lưu Ý Khi Kiểm Tra Ly Hợp ô tô
- Sử dụng xe ở chế độ vận hành phù hợp để tránh hao mòn ly hợp ô tô không cần thiết.
- Thực hiện kiểm tra và bảo dưỡng tại các trung tâm sửa chữa uy tín để đảm bảo hiệu quả.
- Đối với các dòng xe hiện đại, có thể cần sử dụng công cụ chẩn đoán để kiểm tra hệ thống điều khiển điện tử của ly hợp.
Việc kiểm tra ly hợp định kỳ giúp ngăn ngừa hỏng hóc và đảm bảo hiệu suất vận hành tốt nhất cho xe. Đây là một trong những kiến thức sửa chữa ô tô mà kỹ thuật viên cần phải nắm và thực hiện được.
Ly hợp ô tô là bộ phận quan trọng giúp điều chỉnh sự kết nối giữa động cơ và hộp số. Việc bảo dưỡng và kiểm tra ly hợp định kỳ sẽ giúp xe vận hành trơn tru, tránh các sự cố không đáng có. Nếu phát hiện các dấu hiệu như bàn đạp quá nhẹ, tiếng ồn lạ, hoặc hiện tượng trượt ly hợp ô tô, hãy đưa xe đến các cơ sở sửa chữa uy tín để kiểm tra và sửa chữa ô tô kịp thời.
