Hướng Dẫn Toàn Diện Cách Kiểm Tra Rơ-le 5 Chân (Mới Nhất 2024)

    Rơ le 5 chân là một thiết bị quan trọng trong hệ thống điện của ô tô. Kiểm tra và bảo trì rơ le 5 chân giúp duy trì hoạt động ổn định cho hệ thống điện ô tô, tránh được các sự cố không mong muốn. Bài viết này trung tâm VCE sẽ cung cấp cho bạn những bước kiểm tra rơ le 5 chân chi tiết nhất, từ các thao tác cơ bản đến các mẹo khắc phục sự cố, giúp kỹ thuật viên sửa chữa ô tô dễ dàng thao tác và xử lý nhanh chóng.

    Rơ le 5 Chân Là Gì?

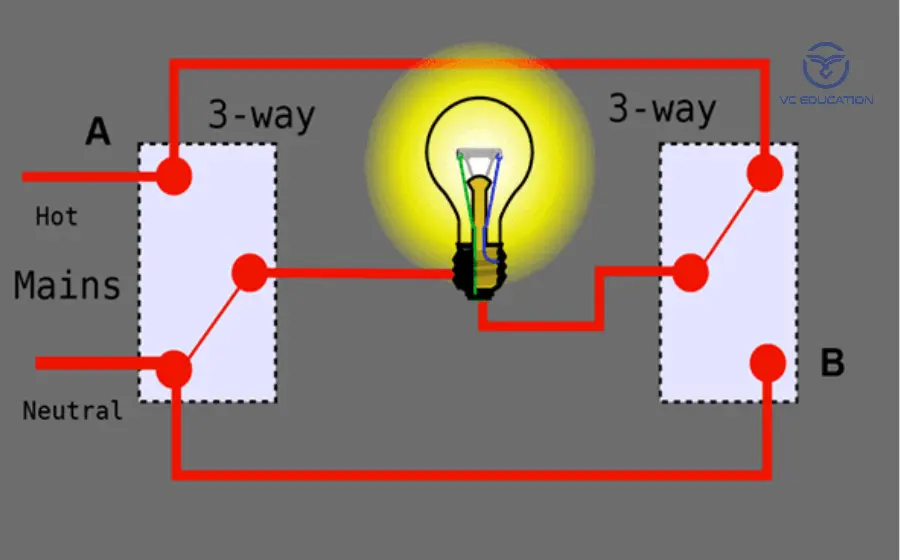

    huong-dan-kiem-tra-ro-le-5-chan-moi-nhat-1
    Rơ le 5 Chân Là Gì

    Rơ le 5 chân là một thiết bị chuyển mạch điện từ giúp điều khiển và chuyển mạch giữa các mạch điện trong ô tô. So với rơ-le 4 chân, rơ le 5 chân có một số điểm khác biệt như thêm các tiếp điểm mở (NO) và đóng (NC), giúp nó điều khiển các hệ thống điện linh hoạt hơn.

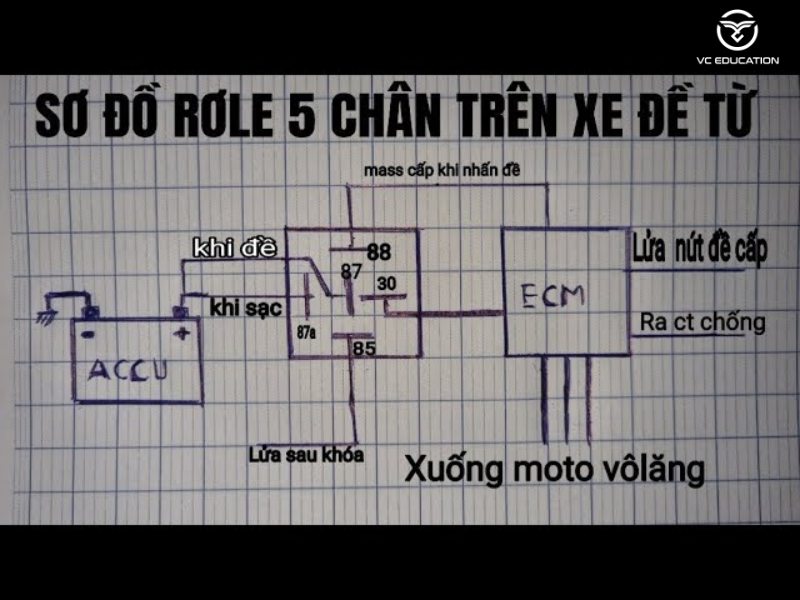

    Cấu tạo cơ bản của rơ le 5 chân bao gồm:

    • Chân 1 và 2 (Cuộn dây): Khi có dòng điện chạy qua, cuộn dây tạo từ trường để kích hoạt tiếp điểm.
    • Chân 3 (COM – Common): Chân chung, thường kết nối với nguồn điện hoặc tải điện.
    • Chân 4 (NC – Normally Closed): Tiếp điểm thường đóng, kết nối với chân 3 khi cuộn dây không có điện áp.
    • Chân 5 (NO – Normally Open): Tiếp điểm thường mở, sẽ kết nối với chân 3 khi cuộn dây có điện.

    Nguyên lý rơ le 5 chân hoạt động như thế nào?

    1. Không Có Dòng Điện (Khi Cuộn Dây Không Có Điện Áp):
      • Khi không có dòng điện chạy qua cuộn dây, tiếp điểm NC (Chân 4) sẽ kết nối với tiếp điểm COM (Chân 3), tạo ra một mạch kín giữa chúng.
      • Tiếp điểm NO (Chân 5) sẽ không có kết nối với tiếp điểm COM (Chân 3) trong trạng thái này.
    2. Khi Có Dòng Điện (Cuộn Dây Có Điện Áp):
      • Khi dòng điện được cấp vào cuộn dây (giữa chân 1 và 2), cuộn dây tạo ra một từ trường mạnh mẽ, làm thay đổi vị trí của cơ cấu cơ học bên trong rơ-le.
      • Kết quả là tiếp điểm NC (Chân 4) sẽ ngắt kết nối với COM (Chân 3), trong khi đó tiếp điểm NO (Chân 5) sẽ kết nối với COM (Chân 3), tạo ra một mạch điện mới.
      • Điều này có nghĩa là khi cuộn dây được cấp điện, rơ-le chuyển mạch từ trạng thái “NC” sang “NO”, điều khiển dòng điện cho thiết bị cần bật.

    Chức Năng Của Rơ-le 5 Chân

    Rơ-le 5 chân hoạt động như một công tắc điện từ, có khả năng điều khiển các mạch điện có công suất lớn bằng cách sử dụng tín hiệu từ một mạch điện có công suất thấp. Điều này giúp bảo vệ các bộ phận khác của hệ thống điện khỏi quá tải hoặc hỏng hóc. Các ứng dụng chính của rơ-le 5 chân bao gồm:

    • Điều khiển động cơ: Rơ-le có thể được sử dụng để điều khiển bật/tắt động cơ trong ô tô hoặc thiết bị công nghiệp.
    • Bảo vệ mạch điện: Rơ-le có thể giúp bảo vệ các mạch điện khỏi các sự cố quá tải bằng cách chuyển mạch tự động khi có tín hiệu bất thường.
    • Điều khiển các thiết bị điện tử: Rơ-le có thể sử dụng để điều khiển các thiết bị điện tử như đèn, quạt, hoặc các bộ phận trong ô tô như hệ thống điều hòa, còi xe, v.v.

    Dụng Cụ Cần Chuẩn Bị Để Kiểm Tra Rơ le 5 Chân

    Trước khi bắt đầu quá trình kiểm tra, bạn cần chuẩn bị đầy đủ các dụng cụ cần thiết:

    • Đồng hồ vạn năng (Multimeter): Để đo điện trở và kiểm tra thông mạch.
    • Nguồn điện (12V hoặc 24V): Dùng để cấp điện cho rơ-le.
    • Dây dẫn và kẹp cá sấu: Dùng để kết nối các chân rơ-le và nguồn điện.
    • Bàn thử điện (hoặc mô-đun kiểm tra rơ-le): Giúp việc thao tác an toàn và chính xác hơn.

    Các Bước Kiểm Tra Rơ le 5 Chân

    huong-dan-kiem-tra-ro-le-5-chan-moi-nhat-2

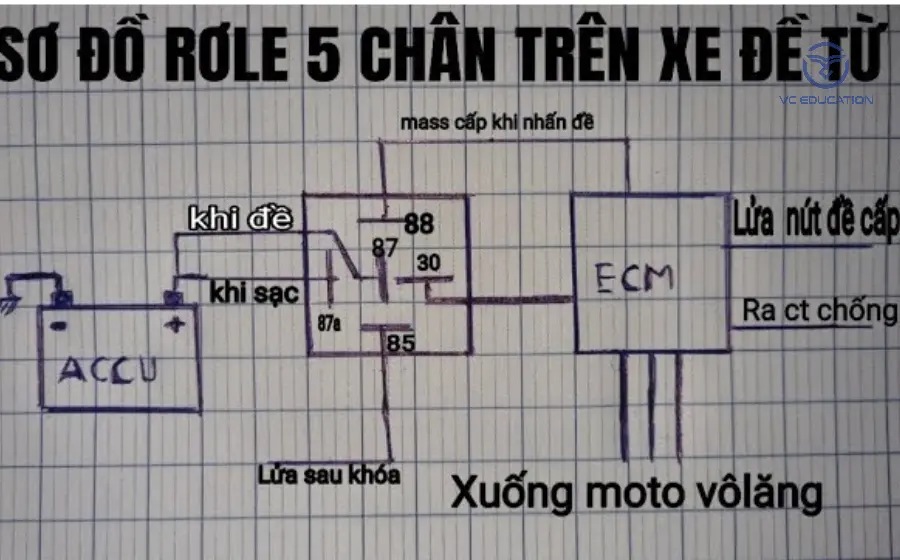

    Các Bước Kiểm Tra Rơ le 5 Chân

    Bước 1: Kiểm Tra Cuộn Dây (Coil)

    Để kiểm tra cuộn dây của rơ-le, bạn thực hiện các bước sau:

    1. Chuyển đồng hồ vạn năng sang chế độ đo điện trở (Ohm).
    2. Đo điện trở giữa chân 1 và 2:
      • Điện trở của cuộn dây thường dao động từ 50 đến 200 Ohm.
      • Nếu đồng hồ hiển thị giá trị vô cực (∞), có thể cuộn dây bị đứt hoặc hỏng và cần phải thay thế.

    Bước 2: Kiểm Tra Tiếp Điểm Thường Đóng (NC)

    Tiếp theo, bạn kiểm tra tiếp điểm thường đóng (NC):

    1. Chuyển đồng hồ vạn năng sang chế độ đo thông mạch (continuity).
    2. Đo giữa chân 3 (COM) và chân 4 (NC):
      • Khi cuộn dây không có điện áp, hai chân này sẽ thông mạch, đồng hồ sẽ kêu hoặc hiển thị giá trị điện trở nhỏ.
      • Nếu không có giá trị nào hoặc đồng hồ không kêu, có thể tiếp điểm NC bị lỗi.

    Bước 3: Kiểm Tra Tiếp Điểm Thường Mở (NO)

    1. Chuyển đồng hồ sang chế độ đo thông mạch (continuity).
    2. Đo giữa chân 3 (COM) và chân 5 (NO):
      • Khi không cấp điện, hai chân này sẽ không thông mạch.
      • Nếu đồng hồ kêu hoặc hiển thị giá trị điện trở nhỏ, tiếp điểm NO có thể bị hỏng.

    Bước 4: Kiểm Tra Hoạt Động Khi Cấp Điện

    Sau khi kiểm tra cuộn dây và tiếp điểm, bước tiếp theo là cấp nguồn để kiểm tra hoạt động của rơ-le:

    1. Cấp điện áp thích hợp vào chân 1 và 2 của rơ-le (12V hoặc 24V).
    2. Nghe tiếng “click” rõ ràng: Khi cuộn dây được kích hoạt, bạn sẽ nghe thấy tiếng “click”, đây là dấu hiệu cho thấy tiếp điểm đã chuyển mạch.
    3. Kiểm tra lại các tiếp điểm:
      • Tiếp điểm NC (Chân 3 và 4): Sau khi cấp điện, hai chân này sẽ không còn thông mạch.
      • Tiếp điểm NO (Chân 3 và 5): Sau khi cấp điện, hai chân này sẽ thông mạch và đồng hồ vạn năng sẽ kêu.

    Bước 5: Kiểm Tra Các Thông Số Kỹ Thuật

    • Kiểm tra điện áp và dòng điện: Đảm bảo rằng các giá trị điện áp và dòng điện của rơ-le vẫn ở mức tiêu chuẩn theo thông số của nhà sản xuất.
    • Kiểm tra độ nhạy và độ ổn định của tiếp điểm: Đảm bảo rơ-le hoạt động ổn định mà không bị gián đoạn.

    Các Lưu Ý Quan Trọng Khi Kiểm Tra Rơ le 5 Chân

    • Đảm bảo an toàn: Trước khi kiểm tra, hãy luôn tắt nguồn và làm việc trong môi trường an toàn.
    • Kiểm tra kỹ các tiếp điểm: Tiếp điểm bị oxy hóa hoặc bẩn có thể làm giảm khả năng tiếp xúc và dẫn đến sự cố.
    • Chọn đúng loại rơ-le thay thế: Nếu rơ-le hỏng, hãy thay thế bằng loại có thông số kỹ thuật phù hợp với hệ thống của bạn.

    Các Lỗi Thường Gặp và Cách Khắc Phục

    huong-dan-kiem-tra-ro-le-5-chan-moi-nhat-3

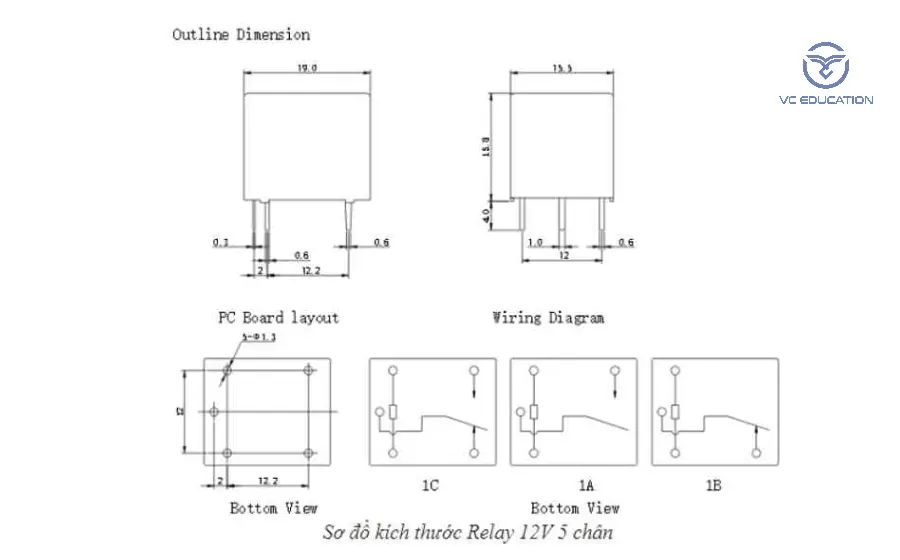

    Các Lỗi Thường Gặp rơ le 5 chân và Cách Khắc Phục

    Dưới đây là một số lỗi thường gặp khi kiểm tra rơ le 5 chân và cách khắc phục:

    • Lỗi 1: Rơ-le không chuyển mạch:
      Nguyên nhân: Cuộn dây bị hỏng hoặc tiếp điểm bị kẹt.
      Khắc phục: Thay thế cuộn dây hoặc tiếp điểm hỏng.
    • Lỗi 2: Tiếp điểm không ổn định:
      Nguyên nhân: Tiếp điểm bị oxy hóa hoặc bám bẩn.
      Khắc phục: Vệ sinh tiếp điểm bằng dung dịch chuyên dụng.

    Việc kiểm tra rơ le 5 chân là một phần không thể thiếu trong bảo trì hệ thống điện ô tô. Các bước kiểm tra chi tiết và đơn giản trên sẽ giúp kỹ thuật viên dễ dàng phát hiện sự cố và thay thế các linh kiện bị hỏng. Hãy đảm bảo rằng bạn luôn sử dụng dụng cụ chuẩn và kiểm tra định kỳ để hệ thống điện của ô tô luôn hoạt động hiệu quả.
