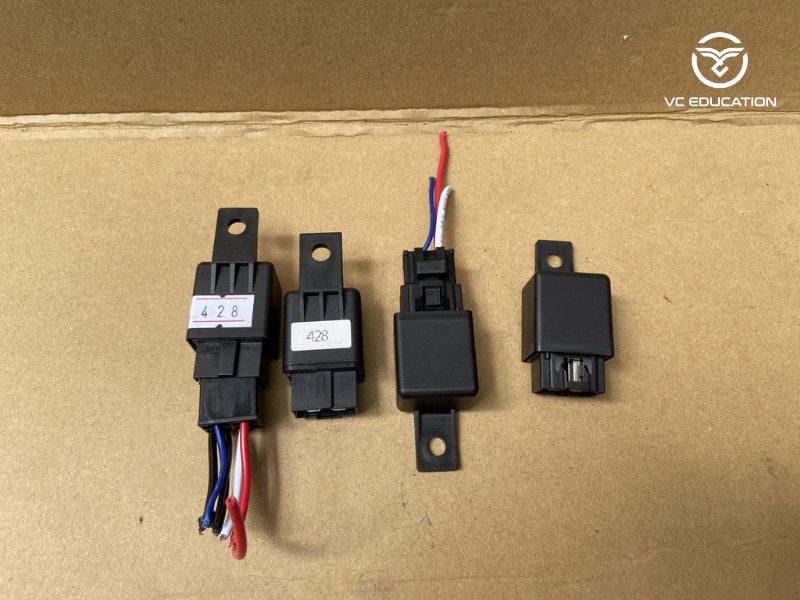

Hướng Dẫn Kiểm Tra Rơ le 4 Chân Chi Tiết Và Đầy Đủ

Rơ le 4 chân là một trong những thiết bị điện tử quan trọng trong các hệ thống điện ô tô, máy móc công nghiệp, và thiết bị gia dụng. Đây là loại rơ-le có cấu tạo đơn giản, nhưng lại đóng vai trò quan trọng trong việc điều khiển các mạch điện, giúp tăng tính ổn định và hiệu quả trong quá trình vận hành. Bài viết này trung tâm VCE sẽ hướng dẫn bạn cách kiểm tra rơ le 4 chân một cách chính xác và hiệu quả, cùng với một số mẹo giúp bạn phát hiện các sự cố sớm và bảo dưỡng thiết bị tốt hơn.

Rơ le 4 Chân: Cấu Tạo Và Nguyên Lý Hoạt Động

Khái niệm về rơ le 4 chân

Rơ le 4 chân là một loại công tắc điện từ, được sử dụng để điều khiển dòng điện qua một mạch điện. Rơ-le có thể đóng hoặc mở các tiếp điểm khi có tín hiệu điều khiển từ một nguồn điện (thường là một điện áp thấp). Với cấu tạo gồm 4 chân, rơ-le này cho phép điều khiển các mạch điện ở những dòng điện hoặc điện áp khác nhau mà không cần phải dùng công tắc cơ học.

Cấu tạo của rơ le 4 chân

Rơ le 4 chân gồm các bộ phận cơ bản sau:

1. Cuộn dây (Coil): Đây là bộ phận quan trọng, khi có dòng điện chạy qua cuộn dây, nó tạo ra từ trường, khiến rơ-le chuyển trạng thái. Cuộn dây thường được nối với chân điều khiển của rơ-le.
2. Lõi từ (Core): Lõi từ có vai trò dẫn từ trường, giúp các tiếp điểm trong rơ-le chuyển động khi có dòng điện chạy qua cuộn dây.
3. Tiếp điểm (Contact): Là bộ phận để nối và ngắt các mạch điện. Rơ le 4 chân thường có ít nhất 1 tiếp điểm thường mở (NO – Normally Open) và 1 tiếp điểm thường đóng (NC – Normally Closed).
4. Chân kết nối (Pins): Rơ-le có 4 chân cơ bản:
   • Chân cuộn dây: Dùng để cấp điện điều khiển cho cuộn dây (thường là 2 chân).
   • Chân tiếp điểm: Dùng để kết nối với các mạch điện (thường là 2 chân).

Nguyên lý rơ le 4 chân hoạt động

Nguyên lý hoạt động của rơ le 4 chân là dựa trên hiện tượng cảm ứng điện từ. Khi có dòng điện chạy qua cuộn dây, nó tạo ra từ trường, làm cho lõi từ di chuyển và thay đổi trạng thái của các tiếp điểm. Cụ thể:

1. Không có điện áp điều khiển: Khi không có dòng điện đi qua cuộn dây, các tiếp điểm ở trạng thái bình thường:
   • Tiếp điểm NO (Normally Open): Ở trạng thái ngắt mạch.
   • Tiếp điểm NC (Normally Closed): Ở trạng thái nối mạch.
2. Có điện áp điều khiển: Khi dòng điện chạy qua cuộn dây, từ trường tạo ra sẽ kéo lõi từ di chuyển, làm tiếp điểm NO đóng lại (mạch được nối) và tiếp điểm NC mở ra (mạch bị ngắt). Khi tắt điện, các tiếp điểm sẽ trở lại trạng thái ban đầu.

Dụng Cụ Cần Chuẩn Bị Trước Khi Kiểm Tra

Để kiểm tra rơ le 4 chân một cách chính xác, bạn cần chuẩn bị các dụng cụ sau:

• Đồng hồ vạn năng (multimeter): Dùng để đo điện trở và kiểm tra thông mạch.
• Nguồn điện 12V: Nếu kiểm tra rơ-le sử dụng trong ô tô, bạn sẽ cần nguồn điện 12V để kiểm tra chức năng đóng/mở của tiếp điểm.
• Kẹp cá sấu và dây nối: Để kết nối các chân của rơ-le với nguồn điện và thiết bị kiểm tra.

Các Bước Kiểm Tra Rơ le 4 Chân

Dưới đây là các bước chi tiết giúp bạn kiểm tra rơ le 4 chân.

Bước 1: Kiểm Tra Cuộn Dây

1. Chuyển đồng hồ vạn năng sang chế độ đo điện trở (Ohm).
2. Kiểm tra điện trở giữa chân 1 và 2.
   • Điện trở của cuộn dây thường nằm trong khoảng 70-200 ohm, tùy thuộc vào loại rơ-le. Nếu đồng hồ không hiển thị giá trị điện trở (hoặc hiển thị ∞), cuộn dây có thể đã bị đứt.

Bước 2: Kiểm Tra Tiếp Điểm

1. Chuyển đồng hồ vạn năng sang chế độ đo thông mạch (continuity).
2. Kiểm tra tiếp điểm giữa chân 3 và 5.
   • Khi rơ-le không được kích hoạt, các tiếp điểm này sẽ không thông mạch (đồng hồ không kêu hoặc hiển thị ∞). Nếu các tiếp điểm này thông mạch ngay cả khi không có điện, rơ-le đã bị lỗi.

Bước 3: Kiểm Tra Hoạt Động Của Rơ-le

1. Kết nối nguồn điện 12V vào chân 1 và 2 (Lưu ý kết nối đúng cực).
2. Nghe tiếng “tạch”: Khi nguồn điện được cấp vào, rơ-le sẽ phát ra tiếng “tạch” báo hiệu các tiếp điểm đã đóng hoặc mở thành công.
3. Kiểm tra tiếp điểm giữa chân 3 và 5:
   • Khi rơ-le kích hoạt, các tiếp điểm sẽ thông mạch (đồng hồ kêu hoặc hiển thị giá trị nhỏ). Nếu không, có thể rơ-le đã bị hỏng.

Bạn cũng có thể xem thêm cách kiểm tra rơ le 5 chân để hiểu rõ về từng loại và cách thực hiện nó.

Những Lưu Ý Khi Kiểm Tra Rơ-le

• An toàn: Khi làm việc với các thiết bị điện, đặc biệt là khi sử dụng nguồn điện, bạn cần hết sức cẩn trọng. Đảm bảo rằng bạn luôn sử dụng các dụng cụ bảo vệ và làm việc trong môi trường an toàn.
• Thay thế đúng loại: Nếu phát hiện rơ-le bị hỏng, hãy thay thế bằng rơ-le có thông số kỹ thuật tương đương để đảm bảo tính ổn định và hiệu suất của hệ thống.

Một Số Mẹo Kiểm Tra và Bảo Dưỡng Rơ-le

Ngoài việc kiểm tra các chức năng cơ bản của rơ-le, bạn cũng nên chú ý đến các yếu tố khác để bảo dưỡng rơ-le hiệu quả:

• Kiểm tra định kỳ: Để đảm bảo rơ-le hoạt động ổn định, bạn nên kiểm tra rơ-le theo chu kỳ định kỳ, đặc biệt trong các hệ thống có tải trọng cao.
• Vệ sinh: Các tiếp điểm có thể bị oxi hóa hoặc bám bụi, ảnh hưởng đến hiệu suất của rơ-le. Hãy vệ sinh nhẹ nhàng các bề mặt tiếp xúc để đảm bảo rơ-le hoạt động tốt.
• Kiểm tra các mạch điện: Đôi khi, vấn đề không phải là do rơ-le mà là do các mạch điện khác có sự cố. Vì vậy, việc kiểm tra toàn bộ mạch cũng là rất quan trọng.

Kiểm tra và bảo dưỡng rơ le 4 chân là một phần không thể thiếu trong việc duy trì hiệu suất và an toàn của các hệ thống điện, đặc biệt là trong ô tô và thiết bị công nghiệp. Bằng cách làm theo các bước hướng dẫn ở trên, bạn có thể dễ dàng xác định tình trạng của rơ-le và thực hiện các biện pháp sửa chữa hoặc thay thế kịp thời.

Hy vọng rằng với những chia sẻ trên, bạn sẽ tự tin hơn khi kiểm tra và bảo dưỡng rơ-le cho thiết bị của mình. Đừng quên luôn tuân thủ các nguyên tắc an toàn khi làm việc với điện để bảo vệ bản thân và các thiết bị.
