Kiến thức hệ thống phanh thủy lực trên ô tô cho KTV

Hệ thống phanh thủy lực là một trong những hệ thống quan trọng nhất trên xe ô tô, đảm bảo an toàn khi vận hành. Sự kết hợp giữa cấu tạo đơn giản nhưng hiệu quả và khả năng ứng dụng linh hoạt đã khiến hệ thống này trở thành lựa chọn phổ biến trong ngành công nghiệp ô tô hiện đại. Hãy cùng trung tâm VCE tìm hiểu chi tiết về hệ thống phanh thủy lực trên ô tô ở bài viết này nhé!

Hệ thống phanh thủy lực là gì?

Hệ thống Phanh thủy lực là một hệ thống sử dụng chất lỏng (dầu phanh) để truyền lực từ bàn đạp phanh đến các bánh xe thông qua áp suất thủy lực. Hệ thống này giúp xe giảm tốc hoặc dừng lại một cách nhanh chóng và ổn định, đảm bảo an toàn khi vận hành.

So với hệ thống phanh khí nén, phanh thủy lực có ưu điểm vượt trội nhờ độ nhạy cao, khả năng kiểm soát chính xác và hiệu suất ổn định. Ngoài ra, hệ thống này cũng phối hợp hiệu quả với hệ thống phanh khẩn cấp , hỗ trợ người lái trong các tình huống nguy hiểm. Vì vậy, phanh thủy lực được sử dụng rộng rãi trên các dòng xe du lịch, SUV, và xe tải nhẹ.

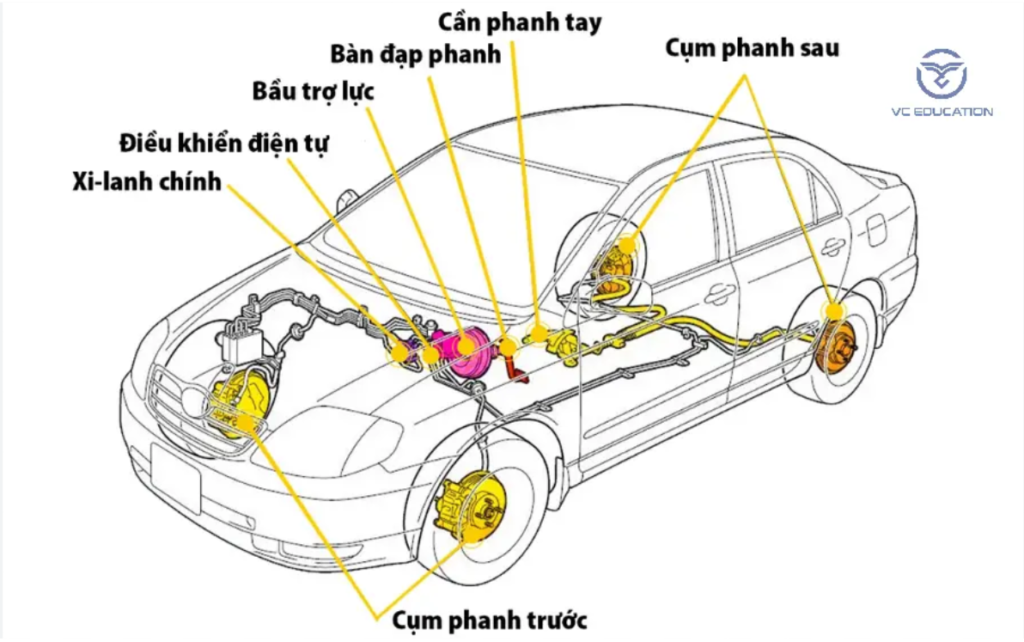

Cấu tạo chi tiết của hệ thống phanh thủy lực

Hệ thống phanh thủy lực bao gồm nhiều bộ phận phối hợp hoạt động nhịp nhàng để tạo nên hiệu quả phanh tối ưu.

• Bàn đạp phanh (Brake Pedal): Bàn đạp phanh là bộ phận đầu tiên trong hệ thống phanh thủy lực, nơi người lái tác động lực để kích hoạt toàn bộ cơ chế phanh. Bàn đạp được nối với xi lanh chính bằng một thanh đẩy. Khi người lái nhấn bàn đạp, lực từ chân sẽ được chuyển thành áp lực tác động lên piston trong xi lanh chính, từ đó tạo ra áp suất thủy lực.
• Xi lanh chính (Master Cylinder): Xi lanh chính được coi là “trái tim” của hệ thống phanh thủy lực. Nhiệm vụ chính của nó là chuyển đổi lực cơ học từ bàn đạp thành áp suất thủy lực, tạo áp lực để đẩy dầu phanh qua hệ thống. Bên trong xi lanh chính, piston sẽ chuyển động khi nhận lực từ bàn đạp, đẩy dầu phanh đi qua các đường ống dẫn để kích hoạt các bộ phận phanh tại bánh xe.
• Xi lanh bánh xe (Wheel Cylinder): Xi lanh bánh xe nằm gần các bánh xe, đảm nhận vai trò chuyển đổi áp suất thủy lực thành lực cơ học để thực hiện quá trình phanh. Khi dầu phanh được dẫn tới xi lanh bánh xe, áp lực từ dầu sẽ đẩy piston bên trong, giúp má phanh ép sát vào bề mặt đĩa phanh (phanh đĩa) hoặc tang trống (phanh tang trống), tạo ra ma sát và giảm tốc độ bánh xe. Trong hệ thống phanh tang trống, xi lanh bánh xe thường có hai piston để đẩy guốc phanh vào tang trống từ hai phía.
• Đường ống dẫn dầu (Brake Lines): Đường ống dẫn dầu là mạng lưới dẫn dầu phanh từ xi lanh chính đến các xi lanh bánh xe. Đường ống được thiết kế kín hoàn toàn để duy trì áp suất dầu ổn định, đảm bảo hệ thống hoạt động hiệu quả. Được làm từ các vật liệu bền chắc, đường ống chịu được áp suất cao và các điều kiện vận hành khắc nghiệt, giúp dầu phanh truyền lực một cách liên tục và chính xác.
• Dầu phanh (Brake Fluid): Dầu phanh là chất lỏng chuyên dụng trong hệ thống phanh thủy lực, đóng vai trò truyền lực từ xi lanh chính đến các xi lanh bánh xe. Dầu phanh phải có khả năng chịu nhiệt độ cao, không bị sôi trong điều kiện phanh gấp hoặc sử dụng liên tục, đồng thời không ăn mòn các bộ phận kim loại bên trong hệ thống. Dầu phanh cần được thay định kỳ để đảm bảo chất lượng và hiệu suất hoạt động của hệ thống.
• Má phanh và đĩa phanh/tang trống (Brake Pads and Brake Discs/Drums): Má phanh và đĩa phanh hoặc tang trống là nơi xảy ra ma sát trực tiếp để giảm tốc độ hoặc dừng bánh xe. Má phanh được gắn gần đĩa phanh (trong hệ thống phanh đĩa) hoặc tang trống (trong hệ thống phanh tang trống). Khi xi lanh bánh xe hoạt động, má phanh được ép sát vào bề mặt đĩa hoặc tang trống, tạo ra lực ma sát để giảm tốc độ xe. Đây là bộ phận chịu tải ma sát lớn nhất và cần được thay thế thường xuyên khi bị mòn.
• Bộ trợ lực phanh (Brake Booster – tùy chọn): Bộ trợ lực phanh thường được trang bị trên các dòng xe hiện đại để hỗ trợ người lái trong việc điều khiển hệ thống phanh. Bộ phận này sử dụng lực hút từ động cơ hoặc áp suất từ hệ thống khí nén để giảm bớt lực cần thiết khi nhấn bàn đạp phanh. Nhờ vậy, người lái có thể dễ dàng kiểm soát phanh mà không cần tác động lực quá lớn, đặc biệt hữu ích trong các tình huống phanh gấp.

Nguyên lý hoạt động của hệ thống phanh thủy lực

Hệ thống phanh thủy lực hoạt động dựa trên nguyên lý Pascal: “Áp suất trong chất lỏng được truyền đều theo mọi hướng và không thay đổi về độ lớn trong một hệ kín”. Điều này cho phép lực từ bàn đạp phanh được khuếch đại và truyền tải hiệu quả đến các bánh xe.

Quy trình hoạt động cụ thể như sau:

1. Khi người lái nhấn bàn đạp phanh, lực tác động từ chân sẽ được truyền qua thanh đẩy đến xi lanh chính.
2. Piston trong xi lanh chính di chuyển, tạo áp suất thủy lực bằng cách đẩy dầu phanh vào các đường ống dẫn.
3. Dầu phanh được dẫn qua hệ thống ống dẫn kín đến các xi lanh bánh xe.
4. Tại xi lanh bánh xe, áp suất thủy lực được chuyển thành lực cơ học. Piston trong xi lanh bánh xe di chuyển, đẩy má phanh ép sát vào đĩa phanh (trong hệ thống phanh đĩa) hoặc tang trống (trong hệ thống phanh tang trống).
5. Lực ma sát giữa má phanh và bề mặt đĩa phanh hoặc tang trống sẽ làm giảm tốc độ bánh xe, thậm chí dừng hẳn xe nếu lực phanh đủ lớn.
6. Khi người lái thả bàn đạp phanh, lò xo hồi vị trong xi lanh chính và xi lanh bánh xe sẽ đưa piston trở về vị trí ban đầu. Điều này giúp giải phóng má phanh khỏi bề mặt ma sát, cho phép bánh xe quay tự do trở lại.

Ưu điểm và nhược điểm của hệ thống phanh thủy lực

Hệ thống phanh thủy lực nổi bật với hiệu quả phanh mạnh mẽ, độ nhạy cao và thiết kế đơn giản, dễ bảo dưỡng. Tuy nhiên, hệ thống này cũng có một số hạn chế như phụ thuộc vào dầu phanh, dễ bị quá nhiệt và đòi hỏi bảo trì định kỳ. Dưới đây là phân tích chi tiết các ưu và nhược điểm của hệ thống phanh thủy lực.

Các lỗi thường gặp và cách xử lý

Hệ thống phanh thủy lực là một trong những loại thuộc hệ thống phanh ô tô có thể gặp một số lỗi ảnh hưởng đến hiệu suất và an toàn. Việc nhận biết sớm dấu hiệu và xử lý kịp thời sẽ giúp duy trì hệ thống hoạt động ổn định. Dưới đây là các lỗi phổ biến và cách khắc phục.

Tóm lại, hệ thống phanh thủy lực là thành phần thiết yếu đảm bảo sự an toàn và hiệu suất vận hành cho các phương tiện giao thông. Hiểu rõ về cấu tạo, nguyên lý hoạt động, các lỗi thường gặp và cách xử lý sẽ giúp bạn dễ dàng bảo dưỡng, sửa chữa và kéo dài tuổi thọ của hệ thống. Sự kết hợp với các hệ thống phanh hiện đại như phanh khí nén hay phanh khẩn cấp cũng góp phần nâng cao độ an toàn và tính ổn định của xe trong mọi tình huống.
