Cấu tạo, nguyên lý hoạt động hệ thống lái trợ lực điện EPS

Hệ thống lái trợ lực điện (Electric Power Steering – EPS) đang trở thành tiêu chuẩn vàng trên hầu hết các dòng ô tô hiện đại, từ sedan đô thị nhỏ gọn đến SUV hạng sang. Đây không chỉ là một cải tiến về sự thoải mái khi lái mà còn mang lại hiệu quả vận hành và độ an toàn vượt trội. Đối với những ai đang tìm hiểu về công nghệ ô tô, đặc biệt là các bạn trẻ có đam mê sửa chữa ô tô và mong muốn theo đuổi nghề kỹ thuật viên, việc nắm rõ về EPS là điều cực kỳ quan trọng.

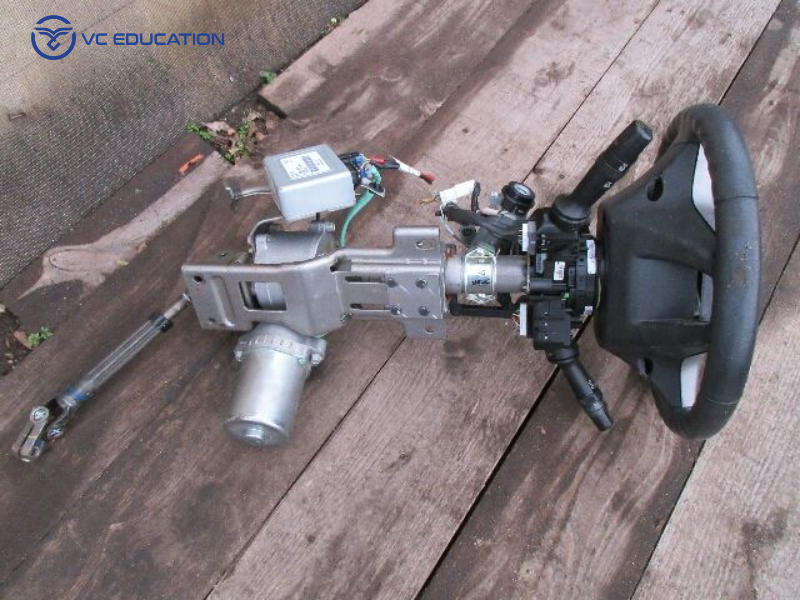

Hệ thống lái trợ lực điện (EPS) là gì?

Hệ Thống Lái Trợ Lực điện (EPS) là một công nghệ trợ lực tay lái sử dụng mô tơ điện để hỗ trợ người lái khi xoay vô lăng, thay vì sử dụng bơm thủy lực và dầu như các hệ thống trợ lực truyền thống. Mục tiêu chính của EPS là giảm thiểu lực cần thiết để điều khiển vô lăng, đặc biệt khi xe di chuyển ở tốc độ thấp hoặc khi đỗ xe, đồng thời mang lại cảm giác lái chân thực và chính xác ở tốc độ cao.

Nguyên Lý Hoạt Động của EPS

Nguyên lý hoạt động của Hệ Thống Lái Trợ Lực điện khá tinh vi nhưng hiệu quả. Khi người lái xoay vô lăng, một cảm biến mô-men xoắn (torque sensor) sẽ phát hiện lực tác động và hướng xoay của vô lăng. Thông tin này cùng với tốc độ xe, góc lái từ cảm biến góc lái được gửi về Bộ điều khiển điện tử (ECU) của hệ thống EPS. ECU sẽ phân tích dữ liệu và tính toán mức độ hỗ trợ cần thiết. Sau đó, ECU điều khiển mô tơ điện tác động một lực phụ trợ vào trục lái hoặc thanh răng, giúp người lái xoay vô lăng nhẹ nhàng hơn.

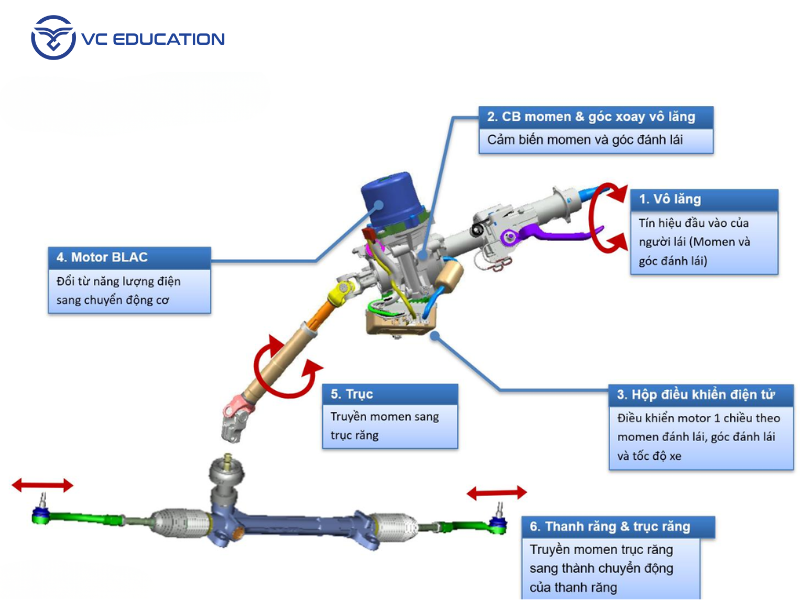

Cấu Tạo Cơ Bản của Hệ Thống Lái Trợ Lực Điện

Một hệ thống EPS cơ bản bao gồm các thành phần chính sau:

• Vô lăng (Steering Wheel): Nơi người lái tương tác trực tiếp.
• Cảm biến mô-men xoắn (Torque Sensor): Phát hiện lực xoay vô lăng của người lái.
• Cảm biến góc lái (Steering Angle Sensor): Đo góc xoay của vô lăng.
• Mô tơ điện (Electric Motor): Cung cấp lực hỗ trợ. Mô tơ có thể được đặt trên cột lái (column-assist), trên thanh răng (rack-assist), hoặc trên trục lái (pinion-assist).
• Bộ điều khiển điện tử (ECU – Electronic Control Unit): “Bộ não” của hệ thống, nhận tín hiệu từ các cảm biến và điều khiển mô tơ điện.
• Trục lái và Thanh răng (Steering Column and Rack): Cơ cấu truyền động cơ khí.
• Cảm biến tốc độ xe (Vehicle Speed Sensor): Cung cấp thông tin về tốc độ di chuyển của xe cho ECU.

Ưu và Nhược Điểm của Hệ Thống Lái Trợ Lực Điện

Mỗi công nghệ đều có những ưu và nhược điểm riêng, và EPS cũng không ngoại lệ.

Ưu Điểm Nổi Bật

• Tiết kiệm nhiên liệu: Không giống như hệ thống trợ lực thủy lực luôn cần động cơ hoạt động để bơm dầu trợ lực lái, EPS chỉ tiêu thụ điện năng khi người lái xoay vô lăng. Điều này giúp giảm tải cho động cơ, từ đó tiết kiệm nhiên liệu đáng kể.
• Cảm giác lái linh hoạt: EPS có khả năng điều chỉnh lực trợ lực tùy theo tốc độ xe và điều kiện lái. Vô lăng nhẹ nhàng khi đỗ xe hoặc đi trong đô thị đông đúc, và trở nên đầm chắc, ổn định hơn khi di chuyển trên đường cao tốc.
• Bảo dưỡng đơn giản: Không cần kiểm tra hay thay thế dầu trợ lực, giúp giảm chi phí và tần suất bảo dưỡng.
• Tích hợp công nghệ cao: EPS dễ dàng tích hợp với các hệ thống hỗ trợ lái tiên tiến khác như hệ thống hỗ trợ giữ làn đường (Lane Keeping Assist), hệ thống đỗ xe tự động (Automatic Parking Assist).
• Thiết kế gọn nhẹ: Loại bỏ bơm, đường ống, bình chứa dầu giúp không gian khoang động cơ gọn gàng hơn, giảm trọng lượng tổng thể của xe.

Nhược Điểm Cần Lưu Ý

• Chi phí sửa chữa cao: Do tính phức tạp của hệ thống điện tử, khi xảy ra lỗi, chi phí chẩn đoán và sửa chữa thường đắt hơn so với hệ thống thủy lực truyền thống. Các bộ phận như ECU hay mô tơ điện có giá thành không hề nhỏ.
• Khả năng mất cảm giác mặt đường: Một số tài xế lâu năm hoặc những người ưa thích cảm giác lái thể thao có thể cảm thấy EPS hơi “thiếu kết nối” với mặt đường so với trợ lực thủy lực, đặc biệt ở các dòng xe đời đầu. Tuy nhiên, công nghệ hiện nay đã khắc phục đáng kể điểm này.
• Ảnh hưởng bởi nguồn điện: Nếu hệ thống điện của xe gặp trục trặc, khả năng hoạt động của EPS có thể bị ảnh hưởng.

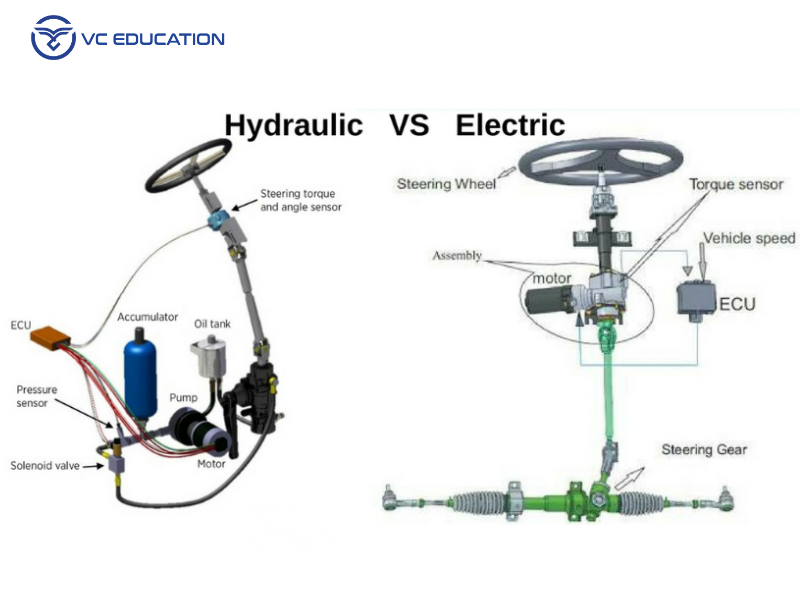

So Sánh Hệ Thống Lái Trợ Lực Điện và Trợ Lực Thủy Lực

Để có cái nhìn toàn diện hơn, hãy cùng so sánh EPS với người tiền nhiệm của nó – hệ thống lái trợ lực thủy lực.

Một bộ phận tưởng chừng không liên quan nhưng lại đóng vai trò quan trọng trong việc duy trì hiệu suất động cơ và gián tiếp ảnh hưởng đến các hệ thống khác như van hằng nhiệt, trong khi đó trợ lực điện lại cần ít sự can thiệp từ động cơ hơn, giúp động cơ hoạt động hiệu quả hơn.

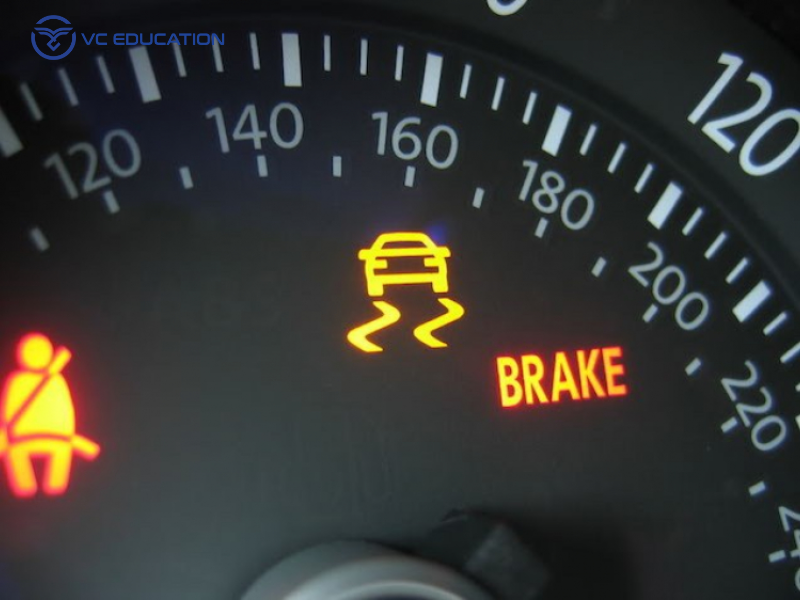

Các Lỗi Thường Gặp và Dấu Hiệu Nhận Biết

Hệ thống lái trợ lực điện tuy bền bỉ nhưng cũng có thể gặp phải một số lỗi trong quá trình sử dụng. Nhận biết sớm các dấu hiệu này sẽ giúp bạn khắc phục kịp thời và tránh các hư hỏng nghiêm trọng hơn.

Dấu Hiệu Phổ Biến

• Đèn báo lỗi EPS sáng trên bảng táp lô: Đây là dấu hiệu rõ ràng nhất cho thấy hệ thống đang gặp vấn đề.
• Vô lăng nặng bất thường: Nếu bạn đột nhiên cảm thấy vô lăng trở nên nặng nề, khó xoay hơn bình thường, đặc biệt là ở tốc độ thấp, có thể trợ lực điện đã không hoạt động.
• Vô lăng bị rơ, lỏng hoặc có tiếng kêu lạ: Mặc dù không phải lúc nào cũng do EPS, nhưng đây là dấu hiệu cần kiểm tra toàn bộ hệ thống lái.
• Vô lăng tự động nghiêng, lệch: Dù hiếm gặp hơn, đây có thể là dấu hiệu của lỗi cảm biến hoặc lỗi phần mềm ECU.

Nguyên Nhân Gây Lỗi

• Lỗi cảm biến: Cảm biến mô-men xoắn, cảm biến góc lái hoặc cảm biến tốc độ xe bị lỗi có thể cung cấp thông tin sai lệch cho ECU, dẫn đến EPS hoạt động không chính xác.
• Lỗi mô tơ điện: Mô tơ bị hỏng do quá nhiệt, chập mạch, hoặc mòn than chổi (nếu có) sẽ không thể cung cấp lực trợ lực.
• Lỗi ECU: Hỏng hóc bên trong bộ điều khiển điện tử là một nguyên nhân phức tạp, đòi hỏi chuyên môn cao để chẩn đoán và sửa chữa.
• Lỗi hệ thống điện: Dây dẫn bị đứt, giắc cắm lỏng, hoặc cầu chì bị cháy có thể cắt nguồn điện tới hệ thống EPS.
• Lỗi phần mềm: Trong một số trường hợp, hệ thống EPS có thể cần được cập nhật phần mềm để khắc phục các lỗi phát sinh.

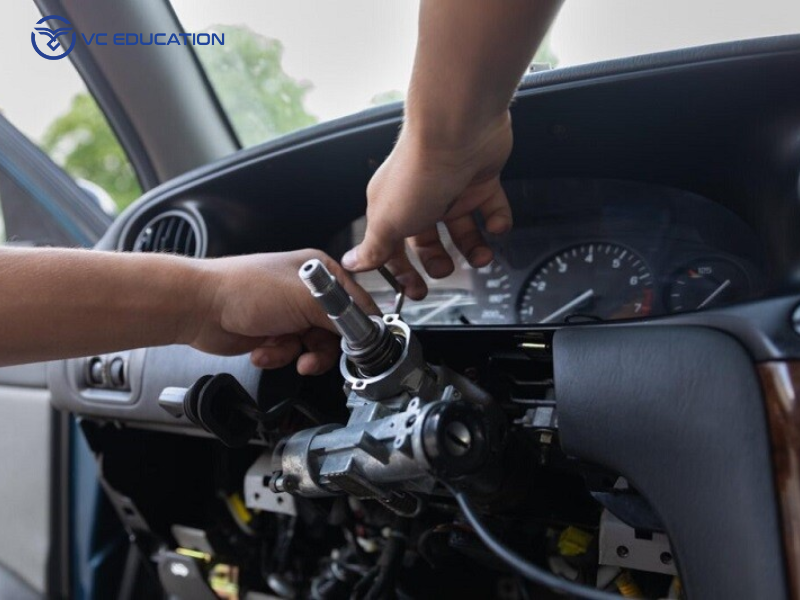

Bảo Dưỡng và Sửa Chữa Hệ Thống Lái Trợ Lực Điện

Mặc dù EPS ít cần bảo dưỡng hơn trợ lực thủy lực, việc kiểm tra định kỳ và sửa chữa đúng cách là rất quan trọng để đảm bảo an toàn và tuổi thọ cho xe.

Quy Trình Kiểm Tra Định Kỳ

• Kiểm tra đèn báo lỗi: Luôn chú ý đèn cảnh báo EPS trên bảng táp lô.
• Kiểm tra hệ thống điện: Đảm bảo hệ thống điện của xe hoạt động ổn định, ắc quy đủ điện.
• Kiểm tra các giắc cắm và dây dẫn: Đảm bảo không có dấu hiệu đứt gãy, oxy hóa hoặc lỏng lẻo.
• Kiểm tra cảm giác lái: Thường xuyên cảm nhận độ nặng nhẹ của vô lăng ở các tốc độ khác nhau.

Hướng Dẫn Sửa Chữa Cơ Bản

Khi hệ thống EPS gặp lỗi, việc sửa chữa thường yêu cầu các bước sau:

• Chẩn đoán bằng máy tính: Sử dụng thiết bị chẩn đoán chuyên dụng để đọc mã lỗi từ ECU của hệ thống EPS. Mã lỗi sẽ chỉ ra bộ phận nào đang gặp vấn đề.
• Kiểm tra nguồn điện và tín hiệu: Xác định xem có đủ nguồn điện cung cấp cho EPS hay không, và các cảm biến có gửi tín hiệu chính xác về ECU không.
• Kiểm tra mô tơ và ECU: Nếu các bước trên không tìm ra vấn đề, cần kiểm tra sâu hơn mô tơ điện và bộ điều khiển ECU. Việc này thường yêu cầu thiết bị chuyên dụng và kiến thức kỹ thuật nâng cao.
• Thay thế hoặc sửa chữa: Tùy thuộc vào kết quả chẩn đoán, kỹ thuật viên sẽ tiến hành thay thế bộ phận hỏng hoặc sửa chữa nếu có thể.

Câu Hỏi Thường Gặp Về Hệ Thống Lái Trợ Lực Điện

Hệ thống lái trợ lực điện có bền không?

EPS thường rất bền bỉ và có tuổi thọ cao. Tuy nhiên, như bất kỳ hệ thống điện tử nào, chúng có thể gặp lỗi do các yếu tố như tuổi thọ linh kiện, điều kiện vận hành khắc nghiệt hoặc lỗi phần mềm.

Có nên mua xe có hệ thống lái trợ lực điện không?

Hoàn toàn nên. EPS mang lại trải nghiệm lái thoải mái, tiết kiệm nhiên liệu và dễ dàng điều khiển hơn, đặc biệt trong môi trường đô thị. Hầu hết các xe mới hiện nay đều trang bị EPS.

Khi nào cần kiểm tra hệ thống lái trợ lực điện?

Bạn nên kiểm tra khi có đèn báo lỗi EPS sáng trên táp lô, vô lăng nặng hơn bất thường, hoặc có tiếng kêu lạ khi xoay vô lăng. Kiểm tra định kỳ theo khuyến nghị của nhà sản xuất cũng rất quan trọng.

Chi phí sửa chữa hệ thống lái trợ lực điện có đắt không?

Chi phí sửa chữa có thể cao hơn so với trợ lực thủy lực do các bộ phận điện tử phức tạp và yêu cầu thiết bị chẩn đoán chuyên dụng. Tuy nhiên, nếu phát hiện sớm và sửa chữa đúng cách, chi phí có thể được kiểm soát.

Sự khác biệt lớn nhất giữa trợ lực điện và thủy lực là gì?

Sự khác biệt lớn nhất là cơ chế tạo lực hỗ trợ: trợ lực điện dùng mô tơ điện, còn trợ lực thủy lực dùng bơm và áp suất dầu. Điều này dẫn đến sự khác biệt về cảm giác lái, hiệu quả nhiên liệu và yêu cầu bảo dưỡng.
