Hệ thống EVAP là gì? Cấu tạo, nguyên lý hoạt động trên ô tô

Hệ thống EVAP là bộ phận quan trọng giúp ngăn hơi xăng phát tán ra môi trường. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các lỗi thường gặp sẽ giúp bạn bảo dưỡng xe tốt hơn và là kiến thức nền tảng với những ai theo đuổi nghề sửa chữa ô tô.

Hệ Thống EVAP Là Gì và Tại Sao Nó Quan Trọng?

Hệ thống Evap là tập hợp các bộ phận được thiết kế để ngăn chặn hơi xăng thoát ra ngoài không khí từ bình chứa nhiên liệu và hệ thống nhiên liệu của xe. Hơi xăng chứa các Hydrocarbon (HC) là chất gây ô nhiễm môi trường và có hại cho sức khỏe con người.

Định Nghĩa và Mục Đích Chính

Evap là viết tắt của “Evaporative Emission Control System” Hệ thống Kiểm soát Khí Thải Bay Hơi. Mục đích chính của nó là thu giữ và tái chế hơi xăng bay hơi từ bình nhiên liệu và các đường ống xăng, sau đó đưa chúng trở lại buồng đốt động cơ để đốt cháy, thay vì thải trực tiếp ra môi trường. Điều này giúp giảm thiểu đáng kể lượng khí thải độc hại, đáp ứng các tiêu chuẩn khí thải ngày càng nghiêm ngặt.

Lịch Sử và Vai Trò Đối Với Môi Trường

Hệ thống EVAP bắt đầu được áp dụng rộng rãi từ những năm 1970 khi các quy định về khí thải trở nên chặt chẽ hơn. Trước đó, hơi xăng đơn thuần bay hơi vào không khí, gây ô nhiễm đáng kể. Sự ra đời của EVAP đã đánh dấu một bước tiến lớn trong nỗ lực bảo vệ môi trường từ ngành công nghiệp ô tô.

Cấu Tạo và Nguyên Lý Hoạt Động của Hệ Thống EVAP

Để hiểu rõ hơn về cách EVAP hoạt động, chúng ta cần tìm hiểu các thành phần chính và cách chúng phối hợp với nhau.

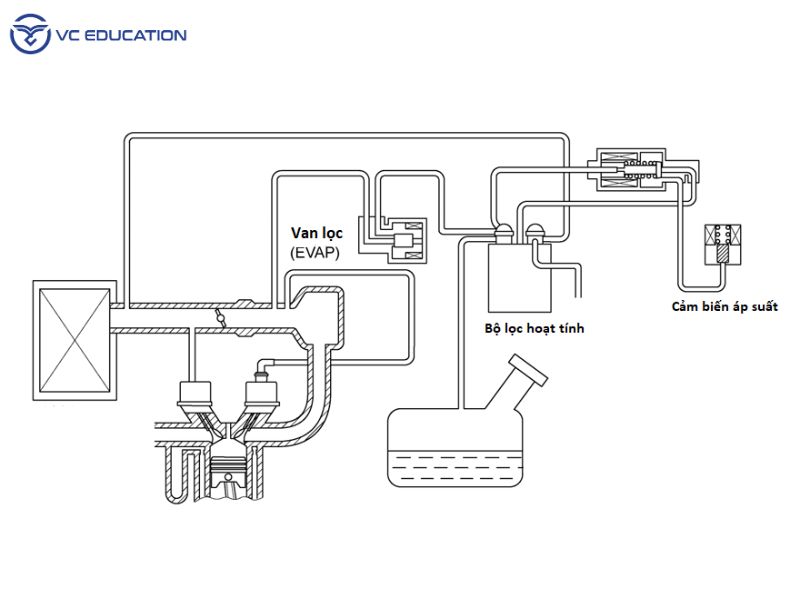

Các Thành Phần Chủ Chốt

• Bình Chứa Nhiên Liệu (Fuel Tank): Nơi chứa xăng, đồng thời là nguồn phát sinh hơi xăng.

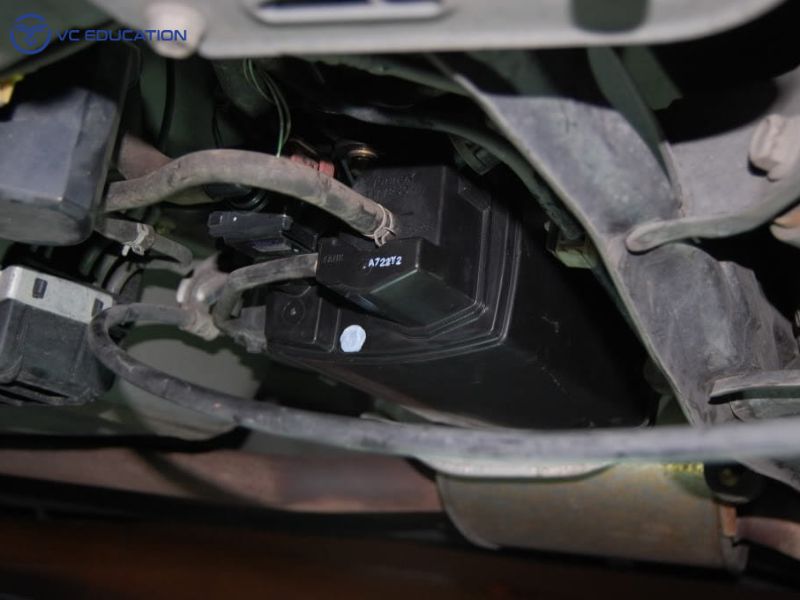

• Bình Than Hoạt Tính (Charcoal Canister/Carbon Canister): Đây là “bộ não” của hệ thống EVAP. Chứa than hoạt tính có khả năng hấp thụ hơi xăng. Khi động cơ tắt, hơi xăng từ bình chứa sẽ bay hơi và được dẫn đến canister để hấp thụ.
• Van Thông Hơi Canister (Canister Vent Valve/Solenoid): Van này điều khiển luồng không khí đi vào canister để đẩy hơi xăng đã hấp thụ ra ngoài. Khi van đóng, canister có thể hấp thụ hơi xăng. Khi van mở, không khí sẽ được hút vào để làm sạch than hoạt tính.
• Van Rửa Canister (Canister Purge Valve/Solenoid): Van này nằm giữa canister và đường ống nạp của động cơ. Khi động cơ hoạt động ở điều kiện nhất định (thường là khi nóng và đang di chuyển), ECU/PCM sẽ mở van purge, hút hơi xăng từ canister vào đường ống nạp để đốt cháy.
• Cảm Biến Áp Suất Bình Nhiên Liệu (Fuel Tank Pressure Sensor – FTPS): Cảm biến này đo áp suất bên trong bình xăng, cung cấp dữ liệu cho ECU để xác định xem có rò rỉ trong hệ thống hay không.
• Đường Ống Dẫn Hơi (Vapor Lines) và Đường Ống Thông Hơi (Vent Lines): Hệ thống các đường ống kết nối các bộ phận lại với nhau, dẫn hơi xăng và không khí.
• Nắp Bình Xăng (Fuel Cap): Phải kín hoàn toàn để ngăn hơi xăng thoát ra và duy trì áp suất cần thiết cho hệ thống kiểm tra.

Nguyên Lý Hoạt Động

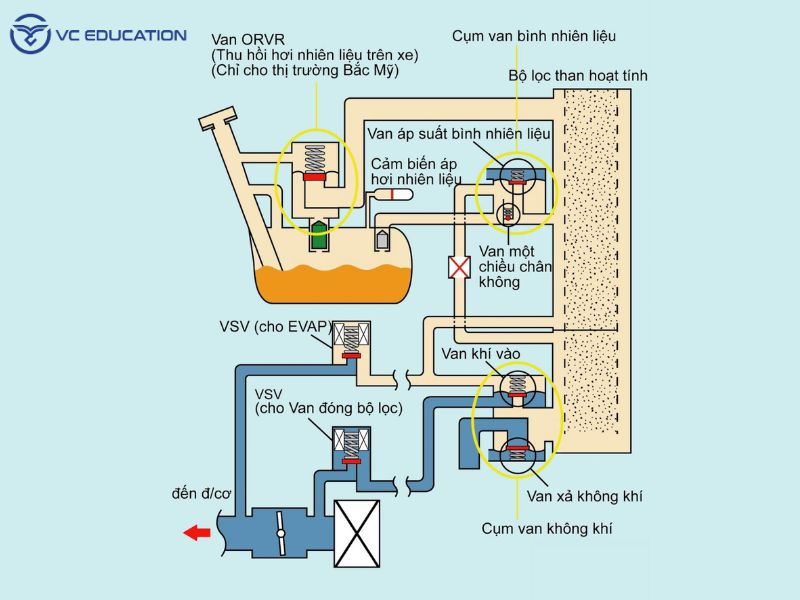

Quá trình hoạt động của EVAP diễn ra qua hai giai đoạn chính:

• Giai Đoạn Hấp Thụ (Xe Tắt Máy/Đỗ):
  Khi động cơ tắt, nhiệt độ tăng lên khiến xăng trong bình bay hơi. Hơi xăng này không thoát ra ngoài không khí mà được dẫn qua đường ống đến bình than hoạt tính (canister). Than hoạt tính có cấu trúc xốp và khả năng hấp thụ cực mạnh, giữ lại hơi xăng. Van thông hơi canister thường mở hoặc có khe hở nhỏ để không khí đi vào, giúp quá trình hấp thụ diễn ra hiệu quả.
• Giai Đoạn Xả (Xe Đang Chạy/Động Cơ Ấm):
  Khi động cơ khởi động và đạt đến nhiệt độ hoạt động nhất định, ECU (Bộ điều khiển động cơ) sẽ điều khiển van rửa canister (purge valve) mở ra. Lúc này, áp suất chân không trong đường ống nạp của động cơ sẽ hút không khí tươi từ bên ngoài đi qua van thông hơi, xuyên qua than hoạt tính trong canister, mang theo hơi xăng đã được hấp thụ vào đường ống nạp. Hỗn hợp hơi xăng và không khí này sau đó được đưa vào buồng đốt để cháy cùng với nhiên liệu từ vòi phun. Quá trình này giúp “làm sạch” canister để sẵn sàng hấp thụ hơi xăng cho lần sau.

Hệ thống cũng thường xuyên tự kiểm tra độ kín. ECU sẽ đóng cả van purge và van vent, sau đó theo dõi áp suất bình xăng qua cảm biến FTPS. Nếu áp suất giảm nhanh, ECU sẽ phát hiện rò rỉ và báo lỗi.

Các Lỗi Thường Gặp và Mã Lỗi Liên Quan Đến Hệ Thống EVAP

Dù được thiết kế để kín, hệ thống EVAP vẫn có thể gặp phải nhiều vấn đề trong quá trình sử dụng. Khi có lỗi, đèn Check Engine (MIL) sẽ sáng và ECU sẽ lưu trữ mã lỗi (DTC – Diagnostic Trouble Code).

Các Mã Lỗi Phổ Biến (P04XX Series)

Phần lớn các lỗi EVAP đều thuộc nhóm mã P04xx, thường gặp nhất là:

• P0440: Evaporative Emission Control System Malfunction: Lỗi chung của hệ thống EVAP.
• P0442: Evaporative Emission Control System Leak Detected (Small Leak): Phát hiện rò rỉ nhỏ trong hệ thống. Thường do nắp bình xăng không chặt, đường ống rò rỉ hoặc van thông hơi/rửa bị kẹt.
• P0455: Evaporative Emission Control System Leak Detected (Large Leak): Phát hiện rò rỉ lớn. Có thể do nắp bình xăng mất, đường ống bị đứt hoặc van nào đó bị hỏng hoàn toàn.
• P0446: Evaporative Emission Control System Vent Control Circuit Malfunction: Lỗi mạch điều khiển van thông hơi.
• P0441: Evaporative Emission Control System Incorrect Purge Flow: Lưu lượng khí xả không đúng, có thể do van rửa bị kẹt mở hoặc đóng.
• P0456: Evaporative Emission Control System Leak Detected (Very Small Leak): Rò rỉ rất nhỏ, khó phát hiện hơn P0442.

Triệu Chứng Khi Hệ Thống EVAP Lỗi

Khi hệ thống EVAP gặp trục trặc, bạn có thể nhận thấy một hoặc nhiều triệu chứng sau:

• Đèn Check Engine sáng: Đây là dấu hiệu phổ biến nhất.
• Mùi xăng: Nếu có rò rỉ lớn, bạn có thể ngửi thấy mùi xăng nồng nặc quanh xe, đặc biệt là gần bình xăng.
• Khó khởi động xe sau khi đổ xăng: Do van purge bị kẹt mở, gây ra tình trạng hỗn hợp nhiên liệu quá giàu hoặc quá nghèo khi khởi động.
• Giảm hiệu suất nhiên liệu: Mặc dù không phải lúc nào cũng rõ ràng, một hệ thống EVAP lỗi có thể ảnh hưởng nhẹ đến mức tiêu thụ nhiên liệu.
• Động cơ không êm ái (Rough Idling): Nếu van purge bị kẹt mở, khí rò rỉ vào đường ống nạp có thể làm rối loạn hỗn hợp nhiên liệu, khiến động cơ chạy không ổn định ở chế độ không tải.

Nguyên Nhân Gây Lỗi EVAP

• Nắp bình xăng không chặt hoặc hỏng: Đây là nguyên nhân phổ biến nhất gây ra mã lỗi rò rỉ nhỏ (P0442).
• Van rửa canister (Purge Valve) bị kẹt: Có thể kẹt ở vị trí mở (gây rò rỉ chân không, mã P0441, động cơ chạy không êm) hoặc kẹt ở vị trí đóng (ngăn hơi xăng được xả, dẫn đến áp suất cao trong bình xăng).
• Van thông hơi canister (Vent Valve) bị kẹt: Có thể kẹt đóng (ngăn không khí vào làm sạch canister, gây khó khăn khi đổ xăng) hoặc kẹt mở (gây rò rỉ).
• Đường ống dẫn hơi/thông hơi bị nứt, thủng hoặc lỏng: Rò rỉ vật lý trên các đường ống nhựa hoặc cao su.
• Bình than hoạt tính (Canister) bị hỏng: Bị tắc nghẽn hoặc bị vỡ, làm giảm khả năng hấp thụ và xả hơi xăng.
• Cảm biến áp suất bình xăng (FTPS) bị lỗi: Gửi tín hiệu sai về ECU, dẫn đến chẩn đoán sai lỗi rò rỉ hoặc lỗi khác.
• Dây điện hoặc giắc cắm bị hỏng: Gây mất kết nối giữa ECU và các van/cảm biến.

Chẩn Đoán và Sửa Chữa Hệ Thống EVAP

Việc chẩn đoán và sửa chữa hệ thống EVAP đòi hỏi kiến thức chuyên môn và các thiết bị phù hợp.

Quy Trình Chẩn Đoán

• Đọc Mã Lỗi OBD2: Sử dụng máy quét OBD2 để đọc mã lỗi và dữ liệu đóng băng (Freeze Frame Data). Dữ liệu này cung cấp thông tin về điều kiện hoạt động của xe khi lỗi xảy ra, rất hữu ích cho việc khoanh vùng sự cố.
• Kiểm Tra Nắp Bình Xăng: Luôn bắt đầu với bước đơn giản nhất. Đảm bảo nắp bình xăng được đóng chặt và không bị hỏng gioăng cao su.

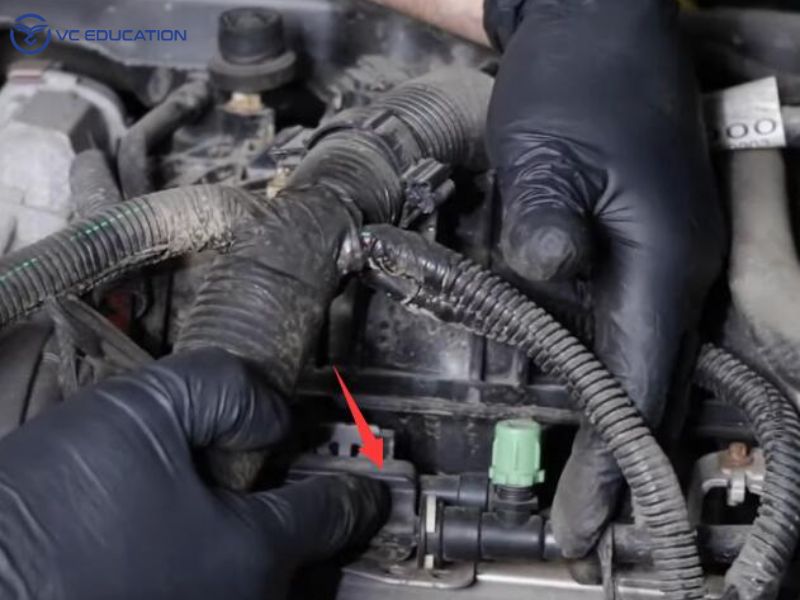

• Kiểm Tra Trực Quan Hệ Thống: Kiểm tra kỹ lưỡng tất cả các đường ống dẫn hơi, đường ống thông hơi, và dây điện xem có bị nứt, rách, lỏng lẻo hay không. Kiểm tra các van purge và vent xem có dấu hiệu hư hỏng vật lý.
• Kiểm Tra Chức Năng Các Van:

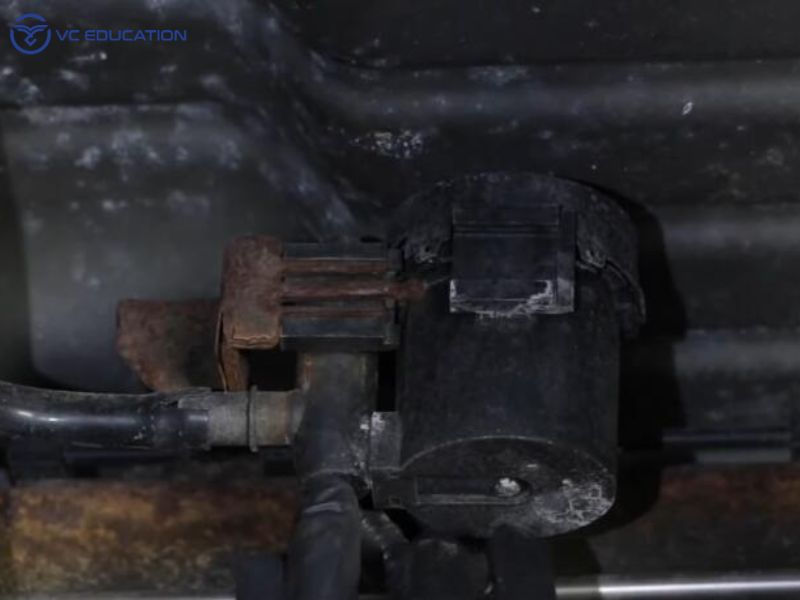

• Kiểm tra Van Purge: Có thể sử dụng máy quét OBD2 để kích hoạt van purge và lắng nghe tiếng click. Kiểm tra chân không tại van khi động cơ hoạt động.
• Kiểm tra Van Vent: Tương tự, kích hoạt van vent bằng máy quét và kiểm tra xem có luồng khí đi qua hay không.
• Kiểm Tra Rò Rỉ Bằng Máy Tạo Khói (Smoke Machine): Đây là công cụ hiệu quả nhất để phát hiện rò rỉ. Khói được bơm vào hệ thống EVAP, và bất kỳ nơi nào có rò rỉ sẽ thấy khói thoát ra.
• Kiểm Tra Cảm Biến Áp Suất Bình Xăng (FTPS): Theo dõi dữ liệu cảm biến này trên máy quét để xem áp suất có phản ứng đúng khi hệ thống được kiểm tra hay không.

Các Bước Sửa Chữa Cơ Bản

Sau khi xác định được nguyên nhân, việc sửa chữa thường bao gồm:

• Thay thế nắp bình xăng: Nếu là nguyên nhân.
• Thay thế van rửa (purge valve) hoặc van thông hơi (vent valve) bị lỗi: Đảm bảo sử dụng phụ tùng chất lượng.
• Sửa chữa hoặc thay thế đường ống bị hỏng: Đảm bảo các kết nối kín khít.
• Thay thế bình than hoạt tính (canister): Nếu canister bị tắc hoặc hư hỏng nặng.
• Sửa chữa hoặc thay thế cảm biến áp suất bình xăng: Nếu cảm biến bị lỗi.

Câu Hỏi Thường Gặp Về Hệ Thống EVAP

Hệ thống EVAP có tác dụng gì?

Hệ thống EVAP có tác dụng thu gom hơi xăng bay hơi từ bình nhiên liệu và đưa chúng trở lại buồng đốt động cơ để đốt cháy, nhằm giảm thiểu khí thải độc hại ra môi trường.

Làm thế nào để biết hệ thống EVAP bị lỗi?

Dấu hiệu phổ biến nhất là đèn Check Engine sáng. Ngoài ra, bạn có thể ngửi thấy mùi xăng, xe khó khởi động sau khi đổ xăng, hoặc động cơ chạy không êm ở chế độ không tải.

Mã lỗi P0420 có phải lỗi EVAP không?

Mã P0420 thường chỉ liên quan đến hiệu suất kém của bộ chuyển đổi xúc tác (catalytic converter), không phải lỗi EVAP trực tiếp. Các lỗi EVAP thường bắt đầu bằng P044x hoặc P045x.

Sửa lỗi EVAP có tốn kém không?

Chi phí sửa lỗi EVAP phụ thuộc vào nguyên nhân. Lỗi đơn giản như nắp bình xăng có thể rất rẻ, trong khi thay thế các van hoặc bình than hoạt tính có thể tốn kém hơn.

Học về hệ thống EVAP ở đâu hiệu quả?

Bạn có thể tham khảo các khóa học chuyên sâu về điện ô tô và chẩn đoán tại Trung tâm học nghề sửa chữa ô tô VCE, nơi cung cấp kiến thức thực tế và kinh nghiệm từ các chuyên gia hàng đầu.

Hệ thống EVAP là một minh chứng cho sự phát triển không ngừng của công nghệ ô tô, hướng tới hiệu suất và trách nhiệm môi trường. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động, cũng như cách chẩn đoán và khắc phục các lỗi liên quan đến hệ thống EVAP. Hãy liên hệ qua số điện thoại 090 119 26 99 hoặc truy cập Trung tâm VCE để khám phá các khóa học phù hợp với đam mê của bạn và bắt đầu hành trình chinh phục ngành công nghệ kỹ thuật ô tô.
