Cấu tạo dàn lạnh điều hòa ô tô, nguyên lý và bảo dưỡng đúng

Dàn lạnh điều hòa ô tô là bộ phận trung tâm của hệ thống làm mát, giúp mang lại không khí mát mẻ và dễ chịu. Hiểu rõ cấu tạo, nguyên lý và cách bảo dưỡng dàn lạnh sẽ giúp duy trì hiệu suất điều hòa, bảo vệ động cơ và nâng cao trải nghiệm lái xe.

Cấu Tạo Chi Tiết Của Dàn Lạnh Điều Hòa Ô Tô

Dàn Lạnh điều Hòa ô Tô có cấu tạo khá phức tạp, bao gồm nhiều bộ phận nhỏ nhưng có vai trò quan trọng:

• Các ống dẫn môi chất lạnh: Đây là những đường ống nhỏ, thường làm bằng nhôm hoặc đồng, được bố trí song song và dày đặc. Môi chất lạnh (gas lạnh) ở trạng thái lỏng áp suất thấp sẽ di chuyển bên trong các ống này.
• Lá tản nhiệt (vây tản nhiệt): Bao quanh các ống dẫn là hàng trăm, thậm chí hàng ngàn lá tản nhiệt mỏng được làm từ nhôm. Chúng có chức năng tăng diện tích tiếp xúc giữa môi chất lạnh và không khí đi qua, tối ưu hóa quá trình trao đổi nhiệt.
• Van tiết lưu hoặc ống tiết lưu (Expansion Valve/Orifice Tube): Mặc dù không phải là một phần của dàn lạnh nhưng nó được lắp đặt ngay trước dàn lạnh. Van này có nhiệm vụ giảm áp suất và nhiệt độ của môi chất lạnh trước khi môi chất đi vào dàn lạnh, giúp môi chất chuyển từ trạng thái lỏng sang trạng thái hơi dễ dàng hơn trong quá trình hấp thụ nhiệt.
• Cảm biến nhiệt độ dàn lạnh (Thermistor): Được đặt bên trong hoặc gần dàn lạnh, cảm biến này theo dõi nhiệt độ của dàn lạnh để ngăn chặn tình trạng đóng băng trên bề mặt dàn, đảm bảo luồng không khí luôn được lưu thông.
• Vỏ hộp và đường thoát nước ngưng: Dàn lạnh được đặt trong một hộp kín, có đường ống thoát nước để đưa lượng hơi nước ngưng tụ ra ngoài xe.

Mỗi bộ phận đều có chức năng riêng, nhưng chúng phối hợp nhịp nhàng để thực hiện quá trình trao đổi nhiệt hiệu quả, làm mát không khí trong cabin.

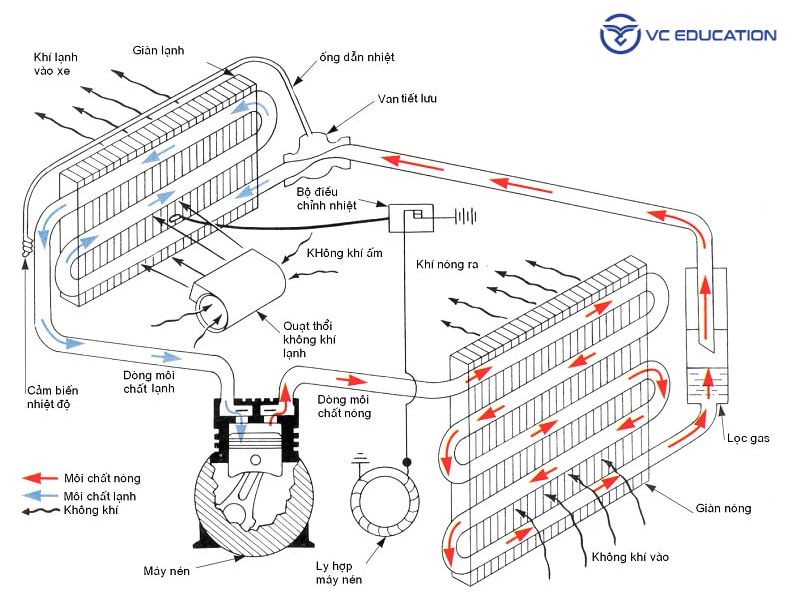

Nguyên Lý Hoạt Động “Hút Nhiệt” Của Dàn Lạnh

Nguyên lý hoạt động của Dàn Lạnh điều Hòa ô Tô dựa trên nguyên lý bay hơi và trao đổi nhiệt:

• Môi chất lạnh đi vào dàn lạnh: Gas lạnh ở trạng thái lỏng, áp suất thấp và nhiệt độ rất thấp (do đã đi qua van tiết lưu) được đẩy vào các ống dẫn bên trong dàn lạnh.
• Hút nhiệt từ không khí: Quạt gió từ hệ thống điều hòa sẽ thổi không khí nóng từ trong khoang xe đi qua bề mặt các lá tản nhiệt của dàn lạnh. Khi không khí nóng tiếp xúc với bề mặt dàn lạnh có nhiệt độ thấp, nhiệt độ từ không khí sẽ được hấp thụ bởi môi chất lạnh bên trong ống.
• Bay hơi và chuyển trạng thái: Quá trình hấp thụ nhiệt này khiến môi chất lạnh chuyển từ trạng thái lỏng sang trạng thái hơi. Đây là quá trình “bay hơi” mà chúng ta thường thấy khi nước bay hơi thì sẽ làm mát bề mặt.
• Không khí được làm mát và làm khô: Không khí sau khi mất đi nhiệt sẽ trở nên mát mẻ. Đồng thời, hơi ẩm trong không khí khi gặp bề mặt lạnh của dàn lạnh sẽ ngưng tụ thành nước, chảy theo đường thoát ra ngoài. Đây là lý do bạn thường thấy nước chảy dưới gầm xe khi điều hòa hoạt động.
• Môi chất lạnh trở về máy nén: Môi chất lạnh ở trạng thái hơi, áp suất thấp và đã mang theo nhiệt lượng hấp thụ từ không khí, sẽ được hút về máy nén (lốc lạnh) để bắt đầu một chu trình làm lạnh mới.

Toàn bộ quá trình này diễn ra liên tục, tạo ra luồng khí mát ổn định cho không gian bên trong xe. Đây là một chu trình khép kín, tối ưu hóa hiệu suất làm lạnh. Để hệ thống hoạt động trơn tru, việc bảo dưỡng định kỳ các bộ phận khác như máy nén, bình lọc ga cũng quan trọng không kém.

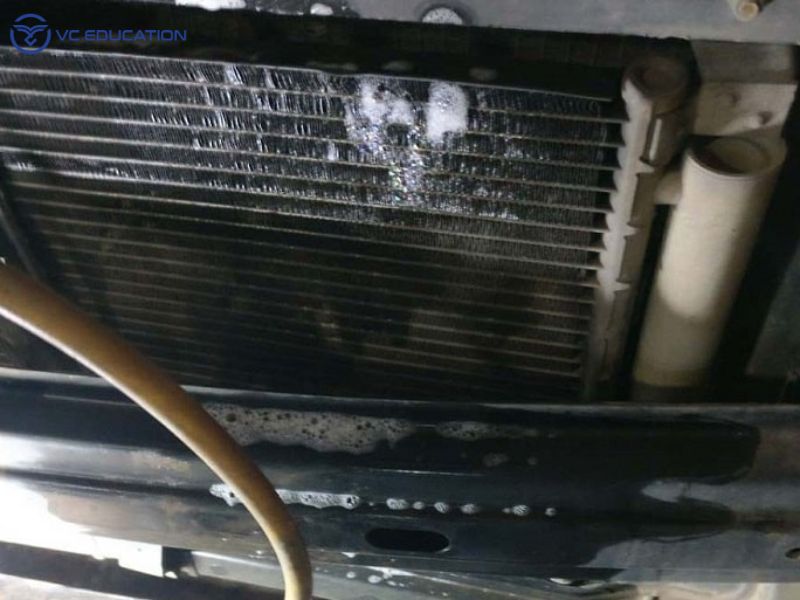

Dấu Hiệu và Nguyên Nhân Dàn Lạnh Điều Hòa Gặp Sự Cố

Dàn lạnh điều hòa ô tô có thể gặp nhiều vấn đề sau một thời gian sử dụng, ảnh hưởng trực tiếp đến hiệu quả làm mát và chất lượng không khí trong xe:

Các Dấu Hiệu Dàn Lạnh Có Vấn Đề

• Điều hòa kém lạnh hoặc không mát: Đây là dấu hiệu rõ ràng nhất. Dù đã bật điều hòa ở mức cao nhất nhưng không khí thổi ra vẫn không đủ lạnh, hoặc chỉ mát nhẹ. Điều này có thể do dàn lạnh bị tắc nghẽn, rò rỉ gas, hoặc nấm mốc bám dày.
• Có mùi hôi khó chịu từ cửa gió: Mùi ẩm mốc, chua, hoặc mùi thuốc lá tích tụ là dấu hiệu cho thấy dàn lạnh bị bẩn, nấm mốc hoặc vi khuẩn phát triển mạnh trên bề mặt.
• Nước chảy vào trong khoang xe: Đường thoát nước ngưng bị tắc nghẽn do bụi bẩn, lá cây, hoặc vật cản nhỏ có thể khiến nước không thoát được ra ngoài và tràn ngược vào khoang nội thất.
• Tiếng ồn lạ khi bật điều hòa: Quạt gió dàn lạnh có thể bị kẹt, hoặc các lá tản nhiệt bị cong vênh, gây ra tiếng ồn lạch cạch hoặc rít khi hoạt động.
• Xe có hiện tượng “trượt côn” điều hòa: Đây là dấu hiệu ít trực tiếp hơn, nhưng nếu dàn lạnh bị tắc hoặc quá bẩn, máy nén có thể phải làm việc quá sức, dẫn đến tải nặng cho động cơ và ảnh hưởng đến cả các bộ phận khác.

Nguyên Nhân Phổ Biến Gây Hỏng Hóc Dàn Lạnh

• Bụi bẩn và ẩm mốc tích tụ: Đây là nguyên nhân hàng đầu. Theo thời gian, bụi bẩn, lá cây, sợi vải từ không khí sẽ bám vào các lá tản nhiệt mỏng của dàn lạnh. Môi trường ẩm ướt do nước ngưng tụ là điều kiện lý tưởng cho nấm mốc và vi khuẩn phát triển, gây mùi và cản trở quá trình trao đổi nhiệt.
• Rò rỉ môi chất lạnh (gas): Các mối nối, ống dẫn hoặc chính dàn lạnh có thể bị ăn mòn, nứt vỡ do va đập hoặc lão hóa, dẫn đến rò rỉ gas. Khi thiếu gas, hệ thống không thể làm lạnh hiệu quả.
• Ống thoát nước bị tắc: Bụi bẩn, côn trùng có thể làm tắc đường ống thoát nước ngưng, khiến nước ứ đọng và tràn vào xe, gây ẩm mốc và hư hại nội thất.
• Va đập hoặc tác động vật lý: Dù được bảo vệ, dàn lạnh vẫn có thể bị hư hại do va đập mạnh hoặc các tác động vật lý khác trong quá trình sửa chữa không đúng cách.
• Lỗi cảm biến nhiệt độ: Nếu cảm biến nhiệt độ dàn lạnh hỏng, nó có thể không gửi đúng tín hiệu, gây ra tình trạng đóng băng trên dàn lạnh, cản trở luồng không khí. Tương tự như Cảm biến áp suất đường ống nạp ảnh hưởng đến hiệu suất động cơ, lỗi cảm biến dàn lạnh sẽ làm giảm hiệu quả hệ thống điều hòa.

Việc nhận biết sớm các dấu hiệu và nguyên nhân sẽ giúp bạn có phương án xử lý kịp thời, tránh những hư hỏng nặng hơn và tiết kiệm chi phí sửa chữa.

Khắc Phục và Bảo Dưỡng Dàn Lạnh Điều Hòa Ô Tô Hiệu Quả

Để đảm bảo dàn lạnh điều hòa ô tô luôn hoạt động ổn định và hiệu quả, việc bảo dưỡng định kỳ và xử lý đúng cách khi có sự cố là vô cùng quan trọng. Dưới đây là những lời khuyên từ các chuyên gia tại Trung tâm học nghề sửa chữa ô tô VCE:

Vệ Sinh Dàn Lạnh Định Kỳ

• Vệ sinh bằng phương pháp nội soi: Đây là cách hiệu quả nhất để làm sạch dàn lạnh mà không cần tháo rời toàn bộ táp-lô. Kỹ thuật viên sẽ sử dụng camera nội soi để quan sát tình trạng dàn lạnh, sau đó dùng dung dịch vệ sinh chuyên dụng và vòi xịt áp lực để loại bỏ bụi bẩn, nấm mốc và vi khuẩn. Nước bẩn sẽ được hút ra ngoài qua đường thoát nước. Khuyến nghị thực hiện vệ sinh nội soi mỗi 12 – 18 tháng hoặc khi thấy có mùi lạ.
• Thay lọc gió điều hòa (lọc cabin): Lọc gió điều hòa có nhiệm vụ ngăn bụi bẩn, phấn hoa và các hạt nhỏ xâm nhập vào dàn lạnh. Lọc bị bẩn sẽ làm giảm lưu lượng gió, gây mùi và khiến dàn lạnh nhanh bẩn. Nên kiểm tra và thay lọc gió mỗi 6 tháng hoặc 10.000 – 15.000 km tùy điều kiện sử dụng. Đây là một bộ phận dễ thay thế mà bạn có thể tự làm tại nhà.
• Sử dụng hóa chất diệt khuẩn: Sau khi vệ sinh, có thể xịt thêm các loại hóa chất diệt khuẩn chuyên dụng cho hệ thống điều hòa để ngăn chặn sự phát triển của vi khuẩn và nấm mốc, giúp không khí trong xe luôn trong lành.

Kiểm Tra và Khắc Phục Sự Cố

• Kiểm tra rò rỉ gas: Nếu điều hòa kém lạnh, cần kiểm tra xem có bị rò rỉ gas không. Kỹ thuật viên sẽ sử dụng thiết bị chuyên dụng để phát hiện rò rỉ và hàn lại hoặc thay thế đường ống, mối nối bị hỏng.
• Thông tắc đường thoát nước: Nếu nước chảy vào khoang xe, cần nhanh chóng kiểm tra và thông tắc đường ống thoát nước ngưng. Đây thường là một đường ống cao su nhỏ nằm dưới gầm xe, gần vị trí dàn lạnh.
• Sửa chữa hoặc thay thế dàn lạnh: Trong trường hợp dàn lạnh bị thủng, ăn mòn nặng, hoặc lá tản nhiệt bị hư hại nghiêm trọng không thể phục hồi bằng vệ sinh, việc thay thế dàn lạnh mới là cần thiết. Đây là một công việc phức tạp, đòi hỏi phải tháo gần như toàn bộ táp-lô, nên cần được thực hiện bởi các kỹ thuật viên có kinh nghiệm.
• Bật quạt gió trước khi tắt máy: Trước khi tắt động cơ, hãy tắt chế độ làm lạnh (AC) nhưng vẫn giữ quạt gió hoạt động trong vài phút. Việc này giúp làm khô dàn lạnh, ngăn ngừa nấm mốc và mùi hôi phát triển.
• Không hút thuốc trong xe: Khói thuốc lá bám vào dàn lạnh và các chi tiết nội thất sẽ rất khó làm sạch và gây mùi dai dẳng.

Câu Hỏi Thường Gặp Về Dàn Lạnh Điều Hòa Ô Tô

Dàn lạnh điều hòa ô tô là gì?
Dàn lạnh (Evaporator) là bộ phận quan trọng trong hệ thống điều hòa ô tô, có nhiệm vụ hấp thụ nhiệt từ không khí trong cabin, làm mát và loại bỏ độ ẩm để tạo ra luồng khí mát mẻ, dễ chịu.

Khi nào cần thay dàn lạnh ô tô?
Bạn cần cân nhắc thay dàn lạnh khi nó bị thủng, ăn mòn nghiêm trọng, hoặc bị hư hại vật lý không thể sửa chữa. Các dấu hiệu bao gồm điều hòa không mát dù đã nạp gas, hoặc có mùi hôi dai dẳng không thể xử lý bằng vệ sinh.

Làm thế nào để vệ sinh dàn lạnh ô tô?
Cách hiệu quả nhất là vệ sinh nội soi bằng dung dịch chuyên dụng và máy móc áp lực cao. Ngoài ra, việc thay lọc gió điều hòa định kỳ cũng giúp giữ dàn lạnh sạch sẽ hơn.

Tại sao dàn lạnh ô tô bị chảy nước vào trong xe?
Hiện tượng này thường xảy ra khi đường ống thoát nước ngưng của dàn lạnh bị tắc nghẽn do bụi bẩn, lá cây hoặc các vật thể nhỏ. Nước ngưng không thể thoát ra ngoài và tràn ngược vào khoang xe.

Dàn lạnh điều hòa ô tô là một bộ phận nhỏ nhưng có vai trò then chốt trong việc mang lại sự thoải mái và chất lượng không khí cho khoang cabin. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, và đặc biệt là cách bảo dưỡng, xử lý các sự cố thường gặp sẽ giúp bạn duy trì hiệu suất làm mát tối ưu cho chiếc xe của mình. Hãy liên hệ qua số điện tho trình chinh phục ngành công nghệ kỹ thuật ô tô tại 090 119 26 99 hoặc truy cập Trung tâm VCE để khám phá các khóa học phù hợp với đam mê của bạn và bắt đầu hành
