Cấu tạo, nguyên lý và cách hoạt động của hộp số sàn ô tô

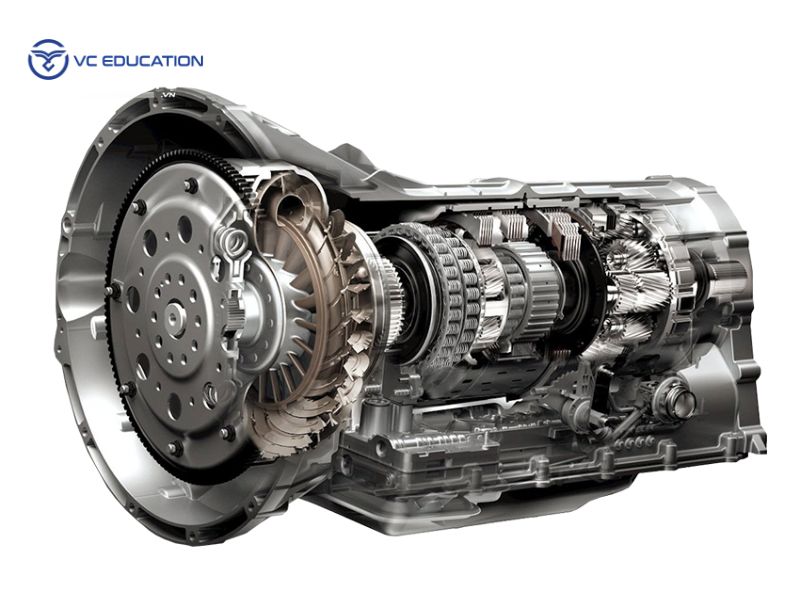

Hộp số sàn ô tô là gì?

Hộp số sàn là loại hộp số truyền động cơ học cho phép người lái tự điều khiển cấp số bằng cách phối hợp giữa bàn đạp ly hợp (côn) và cần số. Khi vận hành, người lái chủ động ngắt – nối truyền động giữa động cơ và bánh xe, từ đó kiểm soát tốc độ, mô-men xoắn và hiệu suất vận hành của xe theo từng tình huống.

Khác với hộp số tự động, hộp số sàn mang lại cảm giác lái thật tay hơn, phù hợp với những người yêu thích việc làm chủ chiếc xe của mình. Nhờ cơ cấu đơn giản, loại hộp số này thường có độ bền cao, chi phí bảo dưỡng thấp và tiết kiệm nhiên liệu hơn, đặc biệt khi di chuyển trên đường dài hoặc địa hình phức tạp.

Tại Việt Nam, hộp số sàn vẫn được ưa chuộng trên nhiều dòng xe du lịch, xe tải nhẹ và xe chuyên dụng. Đây là lựa chọn lý tưởng cho người mới học lái, giúp họ nắm vững kỹ năng điều khiển, hiểu sâu hơn về cách vận hành của ô tô và dễ dàng thích ứng với nhiều loại phương tiện khác nhau.

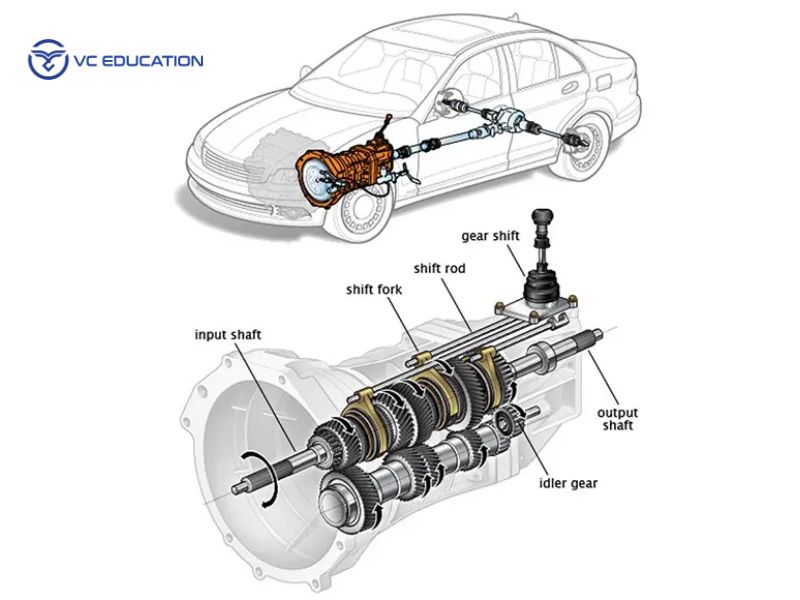

Cấu tạo của hộp số sàn ô tô

Một hộp số sàn ô tô được thiết kế từ nhiều chi tiết cơ khí có độ chính xác cao, hoạt động đồng bộ để truyền công suất từ động cơ đến bánh xe. Dù mỗi hãng xe có thể điều chỉnh khác nhau, nhưng về cơ bản, cấu tạo hộp số sàn bao gồm các bộ phận chính sau:

Vỏ hộp số: Là lớp khung bảo vệ toàn bộ hệ thống bánh răng, trục và dầu bôi trơn bên trong. Bộ phận này thường được làm từ hợp kim nhôm hoặc gang giúp tăng độ cứng và tản nhiệt tốt.

Trục sơ cấp (Primary shaft): Nối trực tiếp với ly hợp, có nhiệm vụ nhận công suất từ động cơ và truyền tới hệ thống bánh răng.

Trục thứ cấp (Secondary shaft): Truyền mô-men xoắn từ hộp số đến trục dẫn động, giúp bánh xe chuyển động.

Các cặp bánh răng: Mỗi cặp bánh răng đại diện cho một cấp số, với tỉ số truyền khác nhau để điều chỉnh lực kéo và tốc độ của xe.

Bộ đồng tốc (Synchronizer): Giúp sang số êm ái, giảm tiếng kêu và hạn chế mài mòn bánh răng trong quá trình chuyển số.

Cần số và cơ cấu chuyển số: Là phần giúp người lái chọn cấp số mong muốn. Khi di chuyển cần số, hệ thống sẽ kích hoạt bánh răng tương ứng để thay đổi tỉ số truyền.

Ví dụ thực tế: Trên hộp số sàn 5 cấp, số 1 và 2 có tỉ số truyền lớn để tạo lực kéo mạnh khi khởi hành hoặc leo dốc, trong khi số 4 và 5 có tỉ số nhỏ hơn giúp xe vận hành ổn định, tiết kiệm nhiên liệu trên đường dài.

Nhờ cấu tạo cơ khí đơn giản, dễ bảo dưỡng và ít hỏng hóc, hộp số sàn vẫn được đánh giá là loại hộp số bền bỉ và đáng tin cậy, đặc biệt phù hợp với những người yêu thích cảm giác làm chủ chiếc xe trên từng chặng đường.

Nguyên lý hoạt động của hộp số sàn

Hộp số sàn ô tô hoạt động dựa trên nguyên lý thay đổi tỉ số truyền giữa trục sơ cấp và trục thứ cấp thông qua các cặp bánh răng có kích thước khác nhau. Khi người lái tác động vào bàn đạp ly hợp (côn) và cần số, các bánh răng sẽ ăn khớp với nhau, truyền mô-men xoắn phù hợp từ động cơ tới bánh xe, giúp xe di chuyển ở tốc độ và lực kéo mong muốn.

Khi bàn đạp ly hợp được nhấn, ly hợp sẽ ngắt kết nối giữa động cơ và hộp số, cho phép người lái chuyển đổi cấp số mà không làm mài mòn bánh răng. Khi nhả côn, mô-men xoắn được truyền trở lại vào hộp số và đến bánh xe. Quá trình này yêu cầu người lái phối hợp nhịp nhàng giữa chân côn, tay số và chân ga, đặc biệt trong thao tác sang số hoặc khởi động xe trên dốc.

Nguyên lý này giúp hộp số sàn phát huy tối đa hiệu suất động cơ trong từng dải tốc độ khác nhau. Ở cấp số thấp, lực kéo mạnh giúp xe khởi hành dễ dàng; khi tăng lên số cao, tỉ số truyền nhỏ lại giúp xe vận hành êm và tiết kiệm nhiên liệu hơn. Chính khả năng kiểm soát linh hoạt này là lý do nhiều người vẫn lựa chọn hộp số sàn, dù công nghệ tự động ngày càng phổ biến.

Quy trình hoạt động của hộp số sàn

Quy trình hoạt động của hộp số sàn ô tô được diễn ra tuần tự, kết hợp giữa thao tác của người lái và cơ chế truyền động cơ học bên trong hộp số. Mỗi lần sang số là một chuỗi hành động ăn khớp chính xác giữa động cơ, ly hợp và hệ thống bánh răng.

Khi người lái đạp côn, ly hợp sẽ ngắt truyền động giữa động cơ và hộp số, tạm thời dừng việc truyền mô-men xoắn để chuẩn bị cho việc chuyển cấp số. Sau đó, khi di chuyển cần số, cơ cấu chuyển số bên trong hộp số sẽ dịch chuyển ống gài (shift sleeve) để chọn cặp bánh răng tương ứng với cấp số mong muốn.

Khi nhả côn và đạp ga, ly hợp nối lại truyền động, mô-men xoắn được truyền qua trục sơ cấp, đến trục thứ cấp và cuối cùng ra bánh xe. Quá trình này diễn ra liên tục trong suốt quá trình vận hành. Để sang số mượt mà, người lái cần phối hợp nhịp nhàng giữa chân côn và chân ga, tránh nhả côn đột ngột hoặc giữ côn quá lâu khiến ma sát tăng, gây mòn bộ ly hợp.

Nguyên lý hoạt động của số tiến

Trong hộp số sàn ô tô, số tiến được tạo ra nhờ sự ăn khớp trực tiếp giữa các cặp bánh răng có tỉ số truyền khác nhau trên trục sơ cấp và trục thứ cấp. Khi người lái chọn một cấp số tiến bất kỳ (từ số 1 đến số 5 hoặc 6), cơ cấu chuyển số sẽ di chuyển bộ đồng tốc đến vị trí của cặp bánh răng tương ứng, giúp hai bánh răng quay đồng tốc và ăn khớp êm ái với nhau.

Ở cấp số thấp (như số 1, số 2), bánh răng trên trục sơ cấp nhỏ hơn bánh răng trên trục thứ cấp, tạo ra tỉ số truyền lớn, giúp xe có lực kéo mạnh để khởi hành hoặc leo dốc dễ dàng. Khi sang cấp số cao (như số 4, số 5), tỉ số truyền nhỏ lại, mô-men xoắn giảm nhưng tốc độ bánh xe tăng, giúp xe vận hành ổn định và tiết kiệm nhiên liệu trên đường bằng.

Nguyên lý này cho phép người lái chủ động lựa chọn mức tỉ số truyền phù hợp với điều kiện vận hành. Chính sự linh hoạt trong kiểm soát công suất và tốc độ này khiến hộp số sàn vẫn được đánh giá cao về khả năng vận hành thực tế, đặc biệt trong các tình huống cần tăng tốc hoặc vượt xe trên đường trường.

Ví dụ: Khi xe đang ở số 3 và người lái muốn tăng tốc nhanh, có thể về số 2 để tăng mô-men xoắn, sau đó sang số 3 hoặc 4 khi đạt đủ tốc độ mong muốn.

Nguyên lý hoạt động của số lùi

Khác với các cấp số tiến, số lùi của hộp số sàn ô tô được thiết kế đặc biệt để đảo chiều quay của trục thứ cấp, giúp bánh xe quay ngược lại hướng di chuyển. Khi người lái gài số lùi, cơ cấu trong hộp số sẽ kích hoạt bánh răng trung gian (idler gear) nằm giữa trục sơ cấp và trục thứ cấp.

Bánh răng trung gian này không tồn tại trong các số tiến mà chỉ hoạt động khi chọn Reverse (R). Nó đóng vai trò truyền mô-men xoắn ngược chiều, khiến bánh xe quay theo hướng ngược lại. Cơ chế này giúp xe di chuyển lùi với tốc độ thấp nhưng lực kéo mạnh, đảm bảo an toàn và dễ kiểm soát khi lùi chuồng hoặc quay đầu.

Do không có bộ đồng tốc như các số tiến, khi cài số lùi người lái cần đảm bảo xe đã dừng hẳn. Nếu cố gắng gài số lùi khi xe còn đang di chuyển, bánh răng có thể bị va đập hoặc phát ra tiếng kêu “khực”, lâu dài gây mòn và hư hỏng cơ cấu truyền động.

Ưu và nhược điểm của hộp số sàn ô tô

Hộp số sàn luôn được xem là biểu tượng của cảm giác lái chân thật và khả năng kiểm soát tối đa chiếc xe. Tuy nhiên, giống như bất kỳ hệ thống truyền động nào, nó cũng có những ưu và nhược điểm riêng, ảnh hưởng trực tiếp đến trải nghiệm và thói quen sử dụng của người lái.

Ưu điểm của hộp số sàn:

• Kiểm soát chủ động: Người lái tự điều chỉnh cấp số theo tình huống, giúp xe phản hồi chính xác khi cần tăng tốc, leo dốc hoặc phanh động cơ.
• Tiết kiệm nhiên liệu: Khi vận hành đúng kỹ thuật, hộp số sàn thường tiêu hao ít nhiên liệu hơn so với hộp số tự động.
• Bảo dưỡng dễ dàng, chi phí thấp: Cấu tạo đơn giản, ít chi tiết điện tử nên việc sửa chữa, thay thế linh kiện rẻ và nhanh chóng hơn.
• Độ bền cao: Ít phụ thuộc vào cảm biến và mô-đun điện tử, giảm nguy cơ lỗi kỹ thuật trong thời gian dài sử dụng.

Nhược điểm của hộp số sàn:

• Đòi hỏi kỹ năng lái: Người mới học lái thường gặp khó khăn khi phối hợp giữa chân côn, ga và số.
• Gây mệt mỏi khi di chuyển trong đô thị: Việc sang số, đạp côn liên tục trong điều kiện kẹt xe có thể gây mỏi chân và mất tập trung.
• Khó bán lại hơn: Thị trường ô tô hiện nay chuộng hộp số tự động, khiến xe số sàn ít được lựa chọn hơn ở phân khúc phổ thông.

Nhìn chung, hộp số sàn vẫn là lựa chọn tối ưu cho những người yêu thích kỹ năng lái xe thực thụ. Nó phù hợp với xe tải nhỏ, xe dịch vụ vận chuyển, hoặc người muốn học lái bài bản để hiểu sâu hơn về nguyên lý vận hành của ô tô.

Các loại hộp số sàn phổ biến

Mặc dù cùng hoạt động theo nguyên lý truyền động cơ học, hộp số sàn ô tô được chia thành nhiều loại khác nhau dựa trên số cấp số, cách bố trí trục và ứng dụng thực tế. Việc hiểu rõ từng loại giúp người dùng chọn được chiếc xe phù hợp với nhu cầu vận hành và điều kiện sử dụng.

Hộp số sàn 4 cấp và 5 cấp:
Đây là những kiểu hộp số truyền thống, thường thấy trên các dòng xe cũ hoặc xe tải nhỏ. Hộp số 4 cấp có dải tỉ số truyền ngắn, đủ dùng cho di chuyển nội đô. Trong khi đó, hộp số 5 cấp bổ sung thêm một cấp số cao giúp xe tiết kiệm nhiên liệu hơn khi chạy đường dài.

Hộp số sàn 6 cấp:
Là phiên bản cải tiến, phổ biến trên nhiều dòng xe hiện đại. Cấp số thứ 6 giúp giảm vòng tua động cơ khi chạy ở tốc độ cao, từ đó tiết kiệm nhiên liệu và giảm tiếng ồn. Một số xe thể thao cũng trang bị hộp số sàn 6 cấp để mang lại cảm giác lái mạnh mẽ, chính xác hơn.

Hộp số sàn 2 trục và 3 trục:

• Loại 2 trục: Thường dùng trên xe dẫn động cầu trước (FWD), có thiết kế gọn nhẹ, giảm khối lượng xe và tiết kiệm không gian.
• Loại 3 trục: Thường xuất hiện trên xe dẫn động cầu sau (RWD) hoặc xe tải. Cấu trúc phức tạp hơn nhưng giúp truyền lực mạnh mẽ, ổn định ở tốc độ cao.

Dù công nghệ tự động ngày càng phát triển, các loại hộp số sàn vẫn được nhiều người tin dùng bởi sự đơn giản, độ bền cao và khả năng mang lại trải nghiệm lái chân thực – điều mà không phải hệ thống tự động nào cũng thay thế được.

Cách vận hành hộp số sàn trơn tru, đúng kỹ thuật

Để hộp số sàn ô tô vận hành mượt mà, bền bỉ và tiết kiệm nhiên liệu, người lái cần nắm vững kỹ thuật phối hợp giữa chân côn, ga và cần số. Việc thao tác đúng không chỉ giúp xe hoạt động ổn định mà còn kéo dài tuổi thọ cho ly hợp và các chi tiết cơ khí bên trong hộp số.

Khi khởi động và di chuyển

Trước khi khởi động, người lái cần đảm bảo cần số đang ở vị trí N (mo) và đạp côn hết hành trình để tránh xe giật hoặc đề máy khó nổ. Sau khi khởi động, gài số 1 và nhả côn từ từ kết hợp đạp nhẹ ga để xe bắt đầu di chuyển.

Khi xe đạt đủ tốc độ, sang số cao hơn (từ 2 đến 3, 4…) bằng cách đạp côn – về mo – vào số – rồi nhả côn dứt khoát. Trong suốt quá trình này, người lái cần quan sát vòng tua động cơ (RPM), thông thường nên chuyển số khi RPM đạt khoảng 2.000–2.500 vòng/phút để tiết kiệm nhiên liệu và giữ xe vận hành ổn định.

Lưu ý: Không nên nhả côn đột ngột hoặc giữ côn quá lâu khi xe đang dừng đèn đỏ, vì có thể gây mòn lá côn và làm giảm hiệu suất hộp số.

Các kỹ năng và lưu ý khác

Phanh bằng động cơ: Khi cần giảm tốc, người lái có thể về số thấp hơn để tận dụng lực cản của động cơ, giúp xe giảm tốc tự nhiên mà không cần phanh gấp.
Không tỳ tay lên cần số: Thói quen này tưởng chừng vô hại nhưng lại gây mòn bộ đồng tốc và giảm tuổi thọ hộp số.
Luôn trả số về N khi dừng lâu: Điều này giúp giảm áp lực lên ly hợp, đặc biệt khi dừng đèn đỏ hoặc tắc đường.
Kiểm tra dầu hộp số định kỳ: Dầu hộp số đóng vai trò bôi trơn, giảm ma sát và làm mát các bánh răng. Nếu dầu cạn hoặc bẩn, việc sang số sẽ trở nên khó khăn và phát ra tiếng kêu.

Vận hành hộp số sàn đúng kỹ thuật không chỉ giúp người lái cảm nhận được sức mạnh thực của động cơ, mà còn góp phần nâng cao độ an toàn, giảm hao mòn linh kiện và tối ưu chi phí bảo dưỡng lâu dài.

Những câu hỏi thường gặp

Dấu hiệu hộp số sàn bị hư hỏng là gì?

Một số dấu hiệu nhận biết hộp số sàn ô tô gặp trục trặc gồm: sang số khó hoặc bị kẹt, tiếng kêu “rào rào” khi vào số, xe rung mạnh dù côn đã nhả hết, hoặc có mùi khét do ly hợp trượt. Ngoài ra, việc xe tự nhảy số hay rò rỉ dầu hộp số cũng là biểu hiện phổ biến cho thấy cần kiểm tra ngay. Nếu xuất hiện những tình trạng này, người lái nên đưa xe đến gara uy tín để được chẩn đoán và khắc phục kịp thời, tránh hư hỏng nặng hơn.

Khi nào cần thay dầu hộp số sàn?

Tùy theo khuyến cáo của nhà sản xuất, dầu hộp số sàn nên được thay sau mỗi 40.000 – 60.000 km hoặc sớm hơn nếu xe thường xuyên vận hành trong môi trường khắc nghiệt (đường đèo, tải nặng, nhiệt độ cao). Dầu hộp số có nhiệm vụ bôi trơn và làm mát bánh răng, vì vậy khi dầu bị cạn hoặc biến chất, các chi tiết bên trong sẽ nhanh chóng mòn, làm giảm độ êm và gây tiếng ồn khi sang số.

Có cần thay bộ ly hợp (côn) định kỳ không?

Không có mốc cố định cho việc thay bộ ly hợp, vì tuổi thọ côn phụ thuộc vào thói quen lái xe. Thông thường, bộ ly hợp có thể sử dụng tốt trong 80.000 – 120.000 km. Tuy nhiên, nếu người lái thường xuyên giữ côn nửa chừng, sang số sai kỹ thuật hoặc lái xe trong khu vực kẹt xe nhiều, thời gian sử dụng có thể ngắn hơn. Khi cảm thấy chân côn nặng, sang số khó hoặc xe trượt côn, đó là lúc nên kiểm tra và có thể phải thay bộ ly hợp mới.

Hiểu rõ hộp số sàn ô tô giúp người lái vận hành xe mượt mà, tiết kiệm nhiên liệu và kéo dài tuổi thọ động cơ. Dù công nghệ tự động phát triển, hộp số sàn vẫn được ưa chuộng nhờ độ bền và khả năng kiểm soát linh hoạt. Để xe luôn hoạt động ổn định, hãy bảo dưỡng định kỳ và luyện kỹ năng lái đúng cách. Nếu bạn đam mê công nghệ kỹ thuật ô tô và muốn tìm hiểu sâu hơn về bảo dưỡng, sửa chữa xe hãy liên hệ qua 090 119 26 99 hoặc truy cập Trung tâm VCE để khám phá các khóa học phù hợp với đam mê của bạn và bắt đầu hành.
