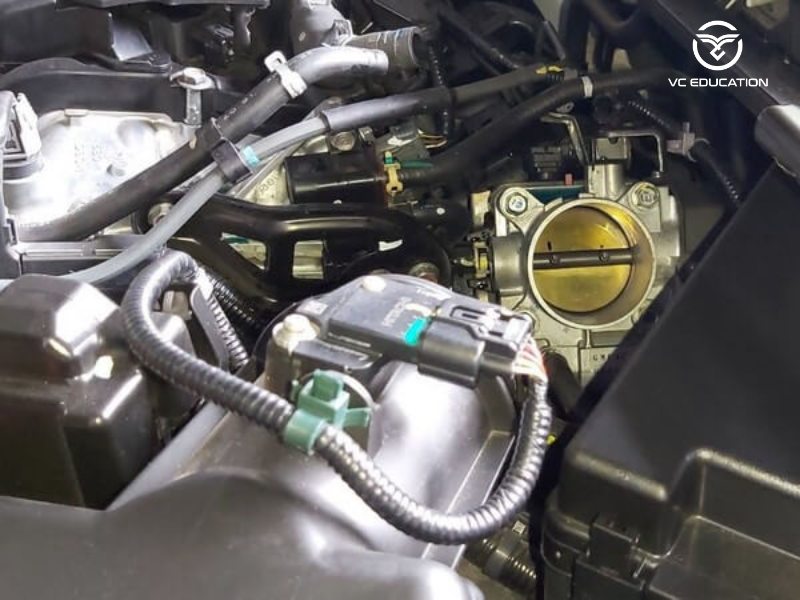

Cảm Biến Vị Trí Bướm Ga: Cách Kiểm Tra và Thay Thế
Cảm biến vị trí bướm ga giúp bộ điều khiển động cơ (ECU) tính toán chính xác lượng khí cần thiết để trộn với nhiên liệu. Khi bướm ga mở rộng, lượng không khí vào động cơ tăng lên và ECU điều chỉnh nhiên liệu sao cho tỷ lệ hòa trộn đạt hiệu quả tối ưu. Điều này không chỉ giúp động cơ hoạt động mạnh mẽ mà còn giúp tiết kiệm nhiên liệu và giảm khí thải. Cùng Trung tâm VCE phân tích chi tiết trong bài dưới đây!
Cảm Biến Vị Trí Bướm Ga Là Gì?
Cảm biến vị trí bướm ga (Throttle Position Sensor – TPS) là một bộ phận quan trọng trong hệ thống động cơ của ô tô, có tác dụng giám sát vị trí của bướm ga, từ đó giúp điều chỉnh lượng không khí đi vào động cơ. Nó đóng vai trò then chốt trong việc điều khiển quá trình hòa trộn giữa nhiên liệu và không khí, từ đó ảnh hưởng trực tiếp đến hiệu suất và mức tiêu thụ nhiên liệu của động cơ.
Các Loại Cảm Biến Vị Trí Bướm Ga
Có nhiều loại cảm biến vị trí bướm ga được sử dụng trong các dòng xe khác nhau, trong đó phổ biến nhất là:
- Cảm biến điện trở: Đo sự thay đổi điện trở để xác định vị trí của bướm ga.
- Cảm biến Hall: Sử dụng từ trường để xác định vị trí của bướm ga với độ chính xác cao.
- Cảm biến quang học: Sử dụng ánh sáng và cảm biến quang học để đo vị trí bướm ga

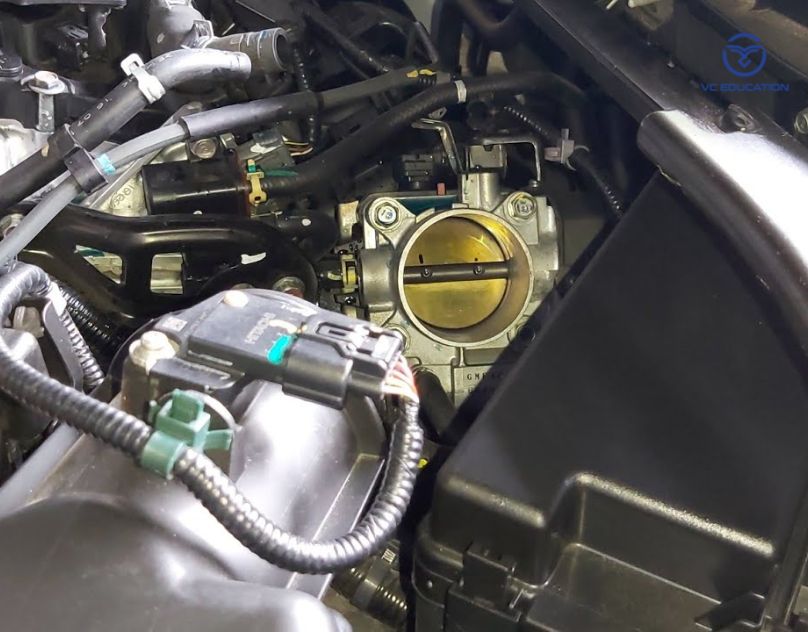

Nguyên Lý Hoạt Động Của Cảm Biến Vị Trí Bướm Ga
Cảm biến vị trí bướm ga (TPS – Throttle Position Sensor) hoạt động dựa trên nguyên lý chuyển đổi chuyển động cơ học của bướm ga thành tín hiệu điện, giúp hệ thống điều khiển động cơ (ECU) điều chỉnh lượng nhiên liệu và không khí vào động cơ. Dưới đây là nguyên lý hoạt động chi tiết của cảm biến vị trí bướm ga:
Cảm biến vị trí bướm ga (TPS) hoạt động bằng cách chuyển đổi chuyển động cơ học của bướm ga thành tín hiệu điện. Khi người lái xe điều khiển bàn đạp ga, bướm ga thay đổi vị trí, và cảm biến ghi nhận sự thay đổi này thông qua bộ chuyển đổi (potentiometer). Bộ chuyển đổi này tạo ra một tín hiệu điện áp tương ứng với vị trí của bướm ga, từ 0.5V (bướm ga đóng) đến 5V (bướm ga mở hoàn toàn). Tín hiệu này được gửi đến ECU, giúp điều chỉnh lượng nhiên liệu và không khí vào động cơ, tối ưu hóa hiệu suất và tiết kiệm nhiên liệu.

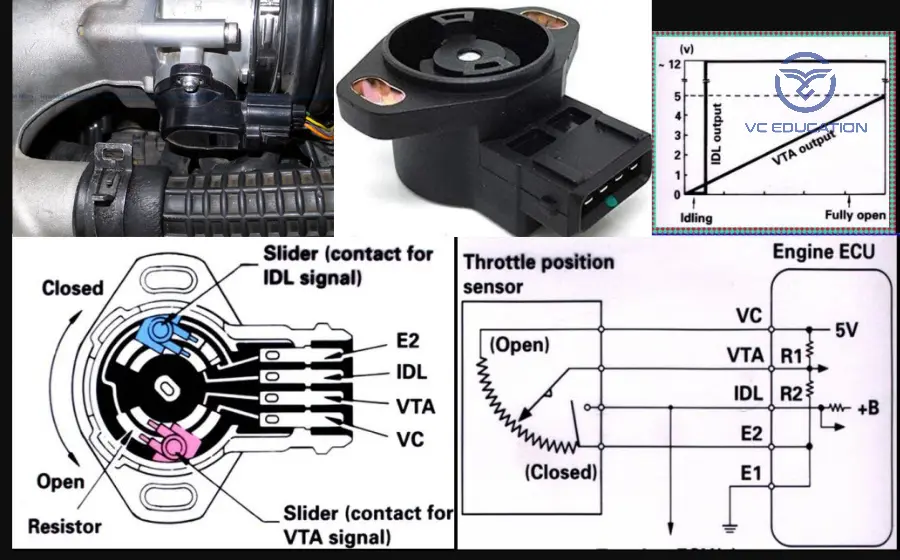

Cấu Tạo chi tiết Của Cảm Biến Vị Trí Bướm Ga
Cảm biến vị trí bướm ga (Throttle Position Sensor – TPS) là một linh kiện quan trọng trong hệ thống điều khiển động cơ của xe, có chức năng đo lường vị trí của bướm ga và gửi tín hiệu đến ECU (bộ điều khiển động cơ) để điều chỉnh lượng nhiên liệu và không khí vào động cơ. Cấu tạo của cảm biến vị trí bướm ga có thể khác nhau tùy vào loại xe và hệ thống, nhưng thông thường bao gồm các thành phần cơ bản sau:
| TÊN BỘ PHẬN | CHỨC NĂNG |
| Thân Cảm Biến (Housing) | Thân cảm biến được gắn chặt vào bướm ga hoặc bộ nạp khí, gần nơi bướm ga di chuyển, và kết nối với ống nạp khí của động cơ. Nó có thể được thiết kế để chống nước, chống bụi và chịu được nhiệt độ cao từ động cơ. |
| Bộ Chuyển Đổi (Potentiometer) | Bộ chuyển đổi trong cảm biến vị trí bướm ga hoạt động như một biến trở để chuyển đổi vị trí cơ học của bướm ga thành tín hiệu điện. Khi bướm ga thay đổi vị trí, bộ chuyển đổi này sẽ thay đổi điện trở, từ đó điều chỉnh tín hiệu điện áp mà cảm biến gửi đến ECU. |
| Bộ Xử Lý Tín Hiệu (Signal Processing Unit) | Bộ xử lý tín hiệu này sẽ làm nhiệm vụ khuếch đại và chuyển đổi tín hiệu điện áp thành dạng tín hiệu mà ECU có thể hiểu. |
| Đầu Nối Điện (Electrical Connector) | Các đầu nối này truyền tín hiệu từ cảm biến đến ECU và nhận nguồn điện từ hệ thống của xe.
|
| Bộ Phận Gắn Kết (Mounting Part) | Bộ phận gắn kết có thể là các ốc vít, kẹp hoặc các bộ phận khóa để đảm bảo cảm biến được cố định và không bị dịch chuyển trong quá trình hoạt động. |
| Vòng Đệm (Sealing Gasket) | Ngăn nước, bụi bẩn và các chất lạ xâm nhập vào bên trong cảm biến, giúp bảo vệ các linh kiện điện tử bên trong và đảm bảo cảm biến hoạt động chính xác. |

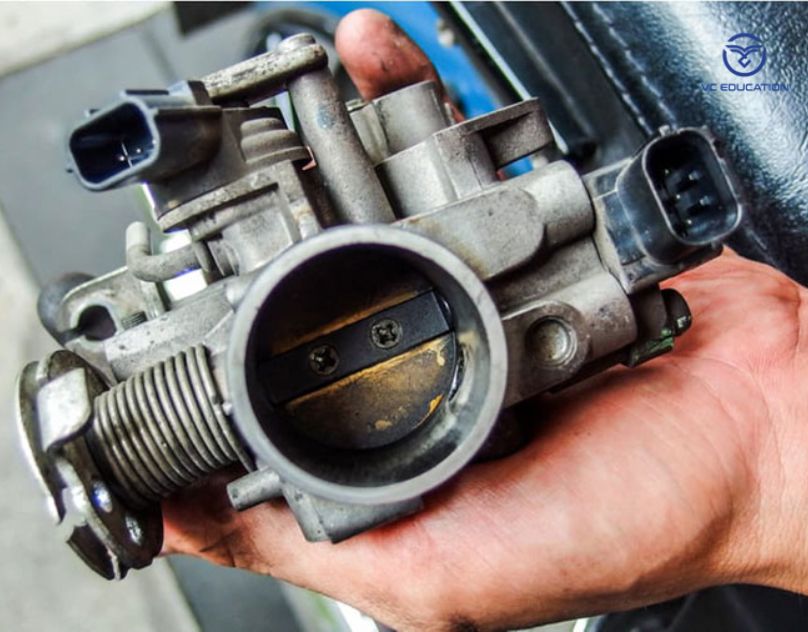

Dấu Hiệu Và Quy Trình Thay Thế Cảm Biến Vị Trí Bướm Ga
Các Dấu Hiệu Cần Thay Thế Cảm Biến Vị Trí Bướm Ga
- Động Cơ Không Ổn Định: Khi cảm biến bị lỗi, động cơ có thể chạy không ổn định, tăng giảm tốc độ đột ngột khi nhấn hoặc nhả ga. Điều này xảy ra vì ECU không nhận được tín hiệu chính xác từ cảm biến.
- Tiêu Thụ Nhiên Liệu Cao: Cảm biến hỏng khiến ECU không thể điều chỉnh lượng nhiên liệu một cách chính xác, dẫn đến động cơ tiêu thụ nhiều nhiên liệu hơn bình thường.
- Đèn Cảnh Báo Động Cơ (Check Engine) Sáng: Nếu cảm biến vị trí bướm ga bị lỗi, đèn cảnh báo động cơ trên bảng điều khiển sẽ sáng lên. Điều này chỉ ra rằng có sự cố trong hệ thống điều khiển động cơ mà ECU không thể tự xử lý.
- Xe Không Vào Số Hoặc Khó Khởi Động: Cảm biến lỗi có thể khiến ECU không thể nhận diện đúng vị trí của bướm ga, dẫn đến việc xe không vào số hoặc khó khởi động.
- Tăng Tốc Không Mượt Mà: Khi bướm ga mở, nhưng không có sự tăng tốc mượt mà như bình thường, có thể là dấu hiệu của cảm biến vị trí bướm ga bị hỏng. ECU không thể tính toán chính xác mức độ cần thiết để tăng tốc.
- Lỗi Khi Tăng Giảm Ga: Nếu cảm biến hỏng, bạn có thể cảm nhận được sự phản hồi bất thường khi thay đổi độ mở ga. Xe có thể không phản ứng nhanh chóng hoặc có độ trễ khi nhấn hoặc nhả ga.
- Xe Dễ Bị Tắt Máy: Cảm biến không hoạt động chính xác có thể gây ra tình trạng động cơ tự tắt hoặc khó giữ máy nổ, đặc biệt là khi dừng xe hoặc giảm tốc.
- Khói Xả Màu Đen: Khi cảm biến vị trí bướm ga không hoạt động chính xác, động cơ có thể tiêu thụ quá nhiều nhiên liệu, gây ra tình trạng khói xả màu đen.
- Tăng Giảm Vòng Tua Máy Một Cách Ngẫu Nhiên: Cảm biến lỗi có thể khiến vòng tua máy thay đổi bất ngờ, thậm chí không kiểm soát được. Điều này khiến xe có thể bị rung lắc hoặc hoạt động không ổn định khi lái.

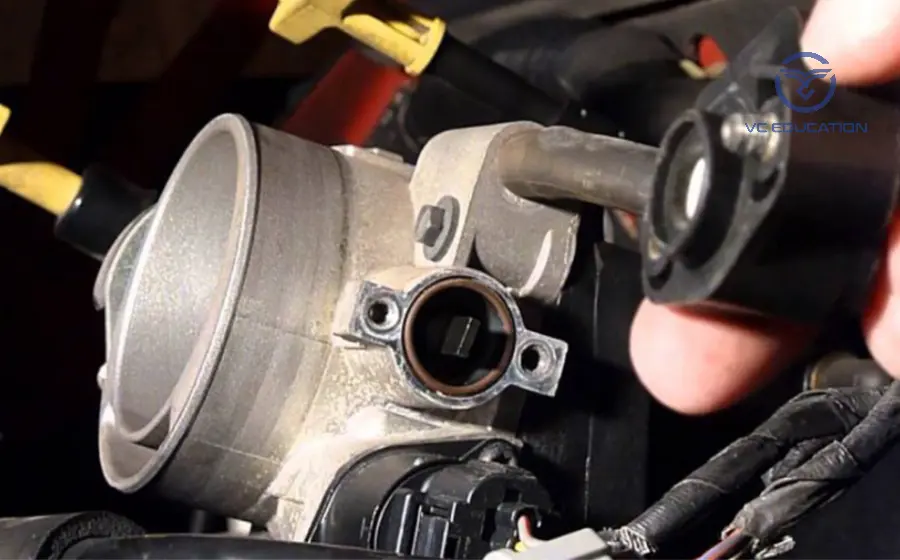

Quy Trình Thay Thế Cảm Biến Vị Trí Bướm Ga chi tiết nhất
| STT | BƯỚC | NỘI DUNG |
| 1 | Chuẩn Bị Dụng Cụ và Vật Tư Cần Thiết | Trước khi bắt đầu quy trình thay thế, bạn cần chuẩn bị các dụng cụ và vật tư sau:
|
| 2 | Tắt Máy và Đảm Bảo An Toàn | Trước khi tiến hành thay thế cảm biến, bạn cần:
|
| 3 | Xác Định Vị Trí Cảm Biến Vị Trí Bướm Ga | Cảm biến vị trí bướm ga thường nằm gần bướm ga, trên bộ hút gió hoặc gần ống nạp của động cơ. Để xác định vị trí chính xác:
|
| 4 | Tháo Cảm Biến Vị Trí Bướm Ga Cũ |
|
| 5 | Vệ Sinh Vị Trí Lắp Đặt | Trước khi lắp đặt cảm biến mới, hãy đảm bảo khu vực lắp đặt sạch sẽ và không có bụi bẩn hay dầu mỡ:
|
| 6 | Lắp Đặt Cảm Biến Vị Trí Bướm Ga Mới |
|
| 7 | Kiểm Tra và Điều Chỉnh |
|
| 8 | Kiểm Tra Lại Các Tín Hiệu và Đánh Giá Hiệu Quả |
|
| 9 | Hoàn Thành Quá Trình và Đóng Nắp Khoang Động Cơ |
|
11 Nguyên Nhân Gây Hỏng Cảm Biến Vị Trí Bướm Ga
Dưới đây là các nguyên nhân gây hỏng cảm biến vị trí bướm ga (Throttle Position Sensor – TPS) chi tiết:
- Bụi Bẩn và Cặn Bám: Bụi bẩn, dầu mỡ và các cặn bẩn có thể bám vào cảm biến trong quá trình sử dụng, đặc biệt là khi động cơ hoạt động trong môi trường nhiều bụi. Các yếu tố này làm giảm độ chính xác của cảm biến và có thể gây ra lỗi tín hiệu.
- Mòn Theo Thời Gian: Cảm biến vị trí bướm ga thường sử dụng các bộ phận chuyển động cơ học như chổi than hoặc vi mạch. Sau thời gian dài sử dụng, các bộ phận này có thể bị mòn, làm giảm độ nhạy và chính xác của cảm biến.
- Sự Cố Mạch Điện: Lỗi trong mạch điện của cảm biến, như đứt dây hoặc kết nối kém, có thể làm cho tín hiệu từ cảm biến không đến được ECU, dẫn đến các vấn đề về hiệu suất động cơ.
- Nhiệt Độ Cao: Cảm biến vị trí bướm ga có thể bị ảnh hưởng bởi nhiệt độ cao trong khoang động cơ. Nhiệt độ quá cao có thể làm hỏng các linh kiện điện tử bên trong cảm biến, dẫn đến tín hiệu không chính xác hoặc không hoạt động.
- Sự Can Thiệp của Nước hoặc Hơi Ẩm: Nước hoặc hơi ẩm từ môi trường bên ngoài hoặc từ các bộ phận khác trong động cơ có thể xâm nhập vào cảm biến, gây ra sự cố hoạt động hoặc hỏng hóc các linh kiện điện tử bên trong.
- Lỗi Từ ECU (Bộ Điều Khiển Động Cơ): Đôi khi, cảm biến vị trí bướm ga không bị hỏng nhưng ECU gặp sự cố trong việc nhận tín hiệu từ cảm biến, dẫn đến hiệu suất động cơ kém. Lỗi này có thể do phần mềm của ECU hoặc các kết nối không ổn định.
- Sử Dụng Sai Cảm Biến Không Phù Hợp: Lắp đặt cảm biến không đúng loại hoặc không phù hợp với loại xe có thể gây ra tình trạng không tương thích và dẫn đến sự cố trong quá trình hoạt động của cảm biến.
- Lỗi do Quá Tải Điện: Việc sử dụng các phụ kiện điện tử không chính hãng hoặc thay đổi các linh kiện trong hệ thống điện có thể gây ra tình trạng quá tải điện, ảnh hưởng đến hoạt động của cảm biến.
- Dầu Bẩn Hoặc Chất Bôi Trơn Không Đúng: Khi động cơ sử dụng dầu bôi trơn không đúng loại hoặc dầu bị bẩn, nó có thể làm tắc nghẽn và ảnh hưởng đến cảm biến. Các chất bôi trơn không tương thích có thể làm hỏng các bộ phận cảm biến nhanh chóng.
- Tai Nạn hoặc Va Chạm: Các va chạm mạnh hoặc tai nạn có thể làm hư hỏng cảm biến vị trí bướm ga, đặc biệt là khi cảm biến nằm ở vị trí dễ bị tác động trực tiếp.
- Tích Lũy Carbon và Cặn Bẩn: Sau một thời gian sử dụng, các cặn carbon và bụi có thể tích tụ trong hệ thống bướm ga, làm cho cảm biến gặp khó khăn trong việc nhận diện chính xác vị trí bướm ga.
Những nguyên nhân này có thể làm giảm hiệu suất của cảm biến và gây ra các vấn đề liên quan đến động cơ. Để tránh tình trạng hỏng hóc, nên kiểm tra và bảo dưỡng định kỳ cảm biến vị trí bướm ga.
Hướng dẫn Cách Kiểm Tra Cảm Biến Vị Trí Bướm Ga
Dưới đây là hướng dẫn cách kiểm tra cảm biến vị trí bướm ga (TPS) chi tiết nhất, giúp bạn xác định xem cảm biến có hoạt động bình thường hay không:
Chuẩn Bị Dụng Cụ và Vật Tư
Để kiểm tra cảm biến vị trí bướm ga, bạn cần chuẩn bị các dụng cụ sau:
- Đồng hồ vạn năng (Multimeter): Để đo điện áp và kiểm tra sự thay đổi tín hiệu từ cảm biến.
- Bút thử điện: Để kiểm tra mạch điện của cảm biến.
- Kẹp nối: Để kết nối đồng hồ vạn năng với dây điện.
- Tài liệu kỹ thuật của xe (Sơ đồ mạch điện, thông số kỹ thuật của cảm biến).
- Dây điện nối (nếu cần) và găng tay bảo vệ.
Tắt Động Cơ và Ngắt Kết Nối Pin
Trước khi bắt đầu kiểm tra, bạn cần thực hiện các bước an toàn:
- Tắt động cơ và rút chìa khóa khỏi ổ điện để tránh sự cố điện.
- Ngắt kết nối pin xe (hoặc tháo cầu chì điện) để đảm bảo không có nguồn điện trong quá trình kiểm tra.

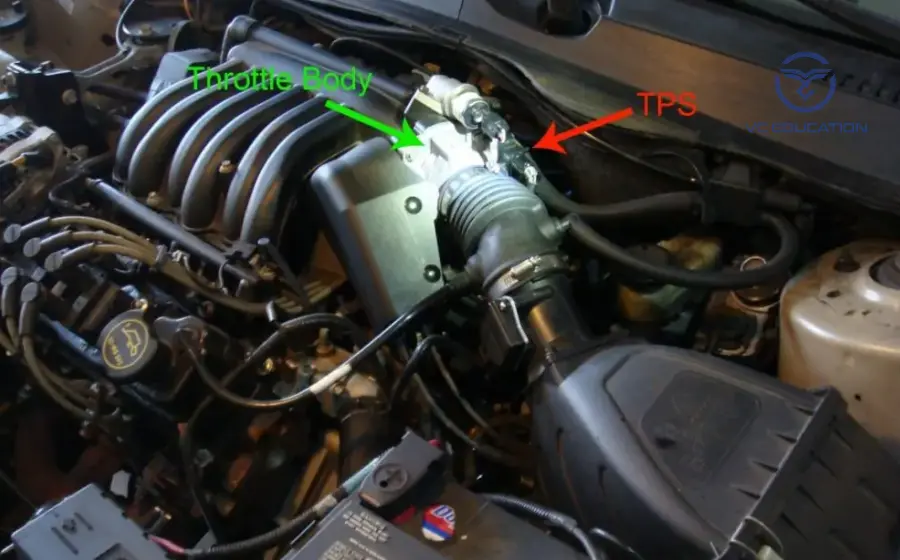

Xác Định Vị Trí Cảm Biến Vị Trí Bướm Ga
Cảm biến vị trí bướm ga thường được lắp đặt ở gần bướm ga, trên bộ hút gió hoặc gần ống nạp của động cơ. Để xác định vị trí chính xác:
- Tham khảo sơ đồ mạch điện của xe hoặc tài liệu hướng dẫn của nhà sản xuất.
- Kiểm tra kết nối dây điện của cảm biến để biết chính xác cách kết nối với ECU.
Kiểm Tra Cảm Biến Vị Trí Bướm Ga Bằng Đồng Hồ Vạn Năng
Đây là phương pháp phổ biến để kiểm tra hoạt động của cảm biến TPS. Bạn sẽ đo điện áp và kiểm tra xem tín hiệu từ cảm biến có thay đổi mượt mà khi thay đổi vị trí bướm ga không.
Bước 1: Kết nối đồng hồ vạn năng
- Đặt đồng hồ vạn năng vào chế độ đo điện áp DC.
- Kết nối một đầu dây đo vào dây tín hiệu của cảm biến (dây tín hiệu thường có màu khác biệt, thường là màu xanh hoặc đỏ).
- Kết nối đầu còn lại của dây đo vào mặt đất của xe (chỗ tiếp đất).
Bước 2: Đo điện áp ở vị trí không tải
- Bật khóa điện nhưng không nổ máy (chỉ bật điện).
- Kiểm tra điện áp của cảm biến tại vị trí không tải (khi bướm ga chưa được nhấn). Điện áp này thường dao động trong khoảng 0.5V đến 1.0V (tùy theo loại xe và cảm biến).
Bước 3: Thay đổi vị trí bướm ga
- Nhẹ nhàng nhấn vào bướm ga (hoặc mở ga từ từ) trong khi theo dõi đồng hồ vạn năng. Điện áp sẽ tăng dần khi bướm ga mở rộng.
- Điện áp tại cảm biến vị trí bướm ga sẽ thay đổi mượt mà, không có sự gián đoạn hay thay đổi bất thường.
Bước 4: Kiểm tra điện áp tối đa và tối thiểu
- Kiểm tra điện áp khi bướm ga ở vị trí tối đa (khi ga đã được nhấn hết). Điện áp ở vị trí này thường dao động từ 4.5V đến 5.0V (tùy theo loại cảm biến).
- So sánh kết quả đo được với các thông số kỹ thuật của nhà sản xuất để xem có chính xác không.
Kiểm Tra Độ Mượt Mà của Tín Hiệu
Để đảm bảo cảm biến hoạt động đúng, bạn cần kiểm tra sự thay đổi tín hiệu khi thay đổi vị trí bướm ga:
- Đảm bảo rằng tín hiệu điện áp thay đổi một cách liên tục và mượt mà khi mở hoặc nhả ga.
- Nếu bạn thấy điện áp thay đổi không đều (chuyển động giật cục, đột ngột tăng hoặc giảm), có thể cảm biến đã bị hỏng.
Kiểm Tra Mạch Điện và Kết Nối
Đôi khi cảm biến có thể không hoạt động vì vấn đề trong mạch điện. Để kiểm tra:
- Kiểm tra kết nối dây điện: Đảm bảo rằng tất cả các kết nối của cảm biến với ECU và các dây điện đều chặt chẽ, không bị lỏng hoặc bị ăn mòn.
- Kiểm tra sự thông mạch: Sử dụng đồng hồ vạn năng để kiểm tra xem có sự thông mạch giữa các đầu nối của cảm biến và ECU không. Nếu có vấn đề về mạch điện, có thể cảm biến không hoạt động đúng.
Kiểm Tra Bằng Máy Chẩn Đoán OBD2
Một cách dễ dàng khác để kiểm tra cảm biến vị trí bướm ga là sử dụng máy chẩn đoán OBD2:
- Cắm máy chẩn đoán vào cổng OBD2 của xe và bật điện.
- Kiểm tra mã lỗi (nếu có) liên quan đến cảm biến bướm ga.
- Xem dữ liệu trực tiếp từ cảm biến trong thời gian thực (nếu máy chẩn đoán hỗ trợ chức năng này). Bạn có thể kiểm tra giá trị điện áp và tốc độ thay đổi khi nhấn ga.
Kiểm Tra Tín Hiệu tại Các Vị Trí Ga Khác Nhau
Để kiểm tra thêm, bạn có thể đo tín hiệu tại các vị trí ga khác nhau:
- Vị trí không tải (idle): Điện áp khoảng 0.5V – 1.0V.
- Vị trí giữa: Điện áp sẽ thay đổi tương ứng với mức độ mở ga.
- Vị trí ga tối đa (full throttle): Điện áp có thể lên tới 4.5V – 5.0V.
Xử Lý và Thay Thế Cảm Biến Nếu Cần
- Nếu trong quá trình kiểm tra, bạn phát hiện tín hiệu không chính xác, tín hiệu gián đoạn, hoặc không thay đổi liên tục, hoặc nếu có mã lỗi liên quan đến cảm biến vị trí bướm ga (thường là mã lỗi P0120 đến P0123), thì cảm biến của bạn có thể đã bị hỏng và cần phải thay thế.
Lắp Đặt và Kiểm Tra Lại
Sau khi thay thế cảm biến mới, bạn cần kiểm tra lại tất cả các tín hiệu và chức năng của cảm biến như trên để đảm bảo rằng cảm biến mới hoạt động chính xác và động cơ vận hành ổn định.
Việc kiểm tra cảm biến vị trí bướm ga cần có một số kiến thức cơ bản về điện và hệ thống điều khiển động cơ. Nếu bạn không tự tin trong việc thực hiện kiểm tra, hãy nhờ sự hỗ trợ từ các kỹ thuật viên chuyên nghiệp hoặc mang xe đến trung tâm sửa chữa uy tín. Xem thêm các kiến thức sửa chữa ô tô trên website của chúng tôi để cập nhật thông tin sửa chữa nhanh nhất.
