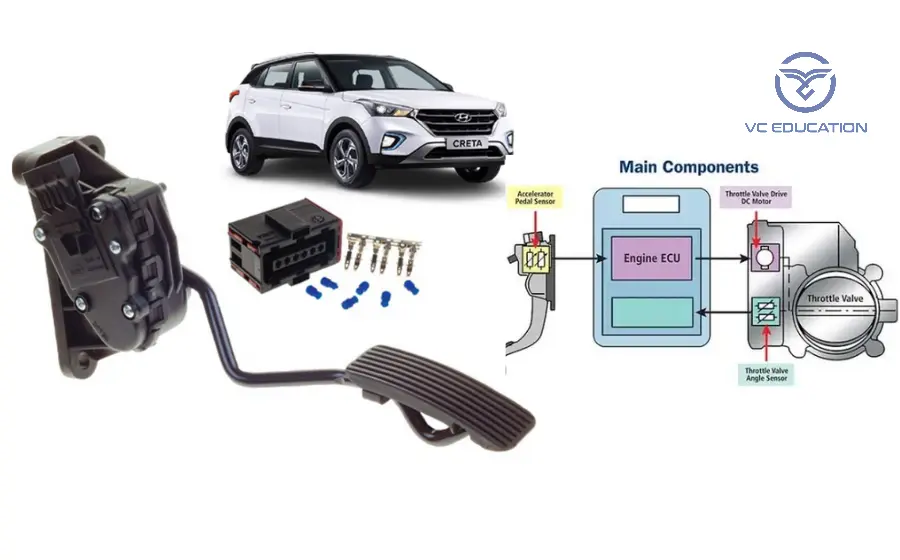

Cảm Biến Vị Trí Bàn Đạp Ga: Nguyên Lý, Lợi Ích và Các Dấu Hiệu Hỏng
Cảm biến vị trí bàn đạp ga là một phần quan trọng trong hệ thống điều khiển động cơ của ô tô hiện đại. Cảm biến này giúp theo dõi vị trí của bàn đạp ga, từ đó gửi tín hiệu đến hệ thống điều khiển động cơ để điều chỉnh công suất và hiệu suất xe. Trong bài viết này, Trung tâm VCE sẽ cùng bạn tìm hiểu chi tiết về nguyên lý hoạt động, lợi ích, dấu hiệu hỏng và cách bảo dưỡng cảm biến vị trí bàn đạp ga.
Giới Thiệu Về Cảm Biến Vị Trí Bàn Đạp Ga

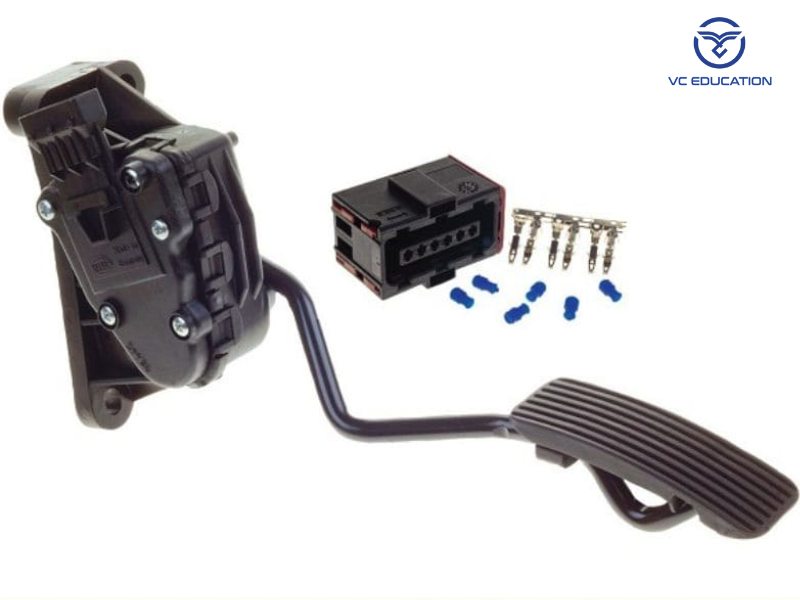

Cảm biến vị trí bàn đạp ga (thường gọi là TPS – Throttle Position Sensor) là một thiết bị điện tử dùng để đo lường vị trí của bàn đạp ga trong xe. Thiết bị này giúp hệ thống điều khiển động cơ (ECU) biết được mức độ ga đang được nhấn, từ đó điều chỉnh lượng nhiên liệu và không khí vào động cơ để tối ưu hóa hiệu suất vận hành của xe.
Cảm biến vị trí bàn đạp ga đóng vai trò quan trọng trong việc điều khiển động cơ, giúp xe tăng tốc mượt mà, giảm thiểu khí thải, tiết kiệm nhiên liệu và nâng cao trải nghiệm lái xe.
Các Loại Cảm Biến Vị Trí Bàn Đạp Ga
Có nhiều loại cảm biến vị trí bàn đạp ga, nhưng ba loại phổ biến nhất là:
- Cảm biến biến trở (Potentiometer)
Đây là loại cảm biến phổ biến nhất và hoạt động dựa trên nguyên lý biến trở. Trong loại cảm biến này, một phần của cảm biến được kết nối với trục bàn đạp ga và chuyển động khi bàn đạp ga được nhấn. Khi bàn đạp di chuyển, phần biến trở thay đổi điện trở, dẫn đến sự thay đổi trong điện áp mà cảm biến gửi đến ECU. Điện áp này cho biết chính xác vị trí của bàn đạp ga, từ đó ECU sẽ điều chỉnh lượng nhiên liệu và không khí cung cấp cho động cơ. - Cảm biến từ tính (Hall Effect Sensor)
Cảm biến từ tính sử dụng một nam châm và một cảm biến từ tính để đo lường vị trí của bàn đạp ga. Khi bàn đạp ga di chuyển, từ trường của nam châm thay đổi, và cảm biến từ sẽ chuyển đổi sự thay đổi này thành tín hiệu điện. Tín hiệu này được gửi đến ECU, giúp điều chỉnh hệ thống động cơ. - Cảm biến quang học (Optical Sensor)
Trong một số hệ thống, cảm biến quang học có thể được sử dụng để đo vị trí của bàn đạp ga. Cảm biến này hoạt động dựa trên ánh sáng phản chiếu từ một bề mặt, và sự thay đổi trong mức độ ánh sáng phản chiếu cho phép xác định chính xác vị trí của bàn đạp ga.
Lợi Ích Của Cảm Biến Vị Trí Bàn Đạp Ga
Cảm biến vị trí bàn đạp ga mang lại nhiều lợi ích quan trọng cho hiệu suất của xe:
- Tăng cường khả năng phản hồi và điều khiển động cơ: Cảm biến giúp ECU nhận diện nhanh chóng mức độ ga và điều chỉnh tức thì lượng nhiên liệu và không khí vào động cơ, đảm bảo sự mượt mà và chính xác trong quá trình tăng tốc.
- Cải thiện hiệu suất nhiên liệu: Khi cảm biến hoạt động chính xác, lượng nhiên liệu được phun vào động cơ sẽ luôn ở mức tối ưu, giúp tiết kiệm nhiên liệu và giảm thiểu lãng phí.
- Giảm thiểu khí thải: Việc tối ưu hóa lượng nhiên liệu giúp giảm thiểu khí thải và bảo vệ môi trường.
- Nâng cao độ bền của động cơ: Cảm biến giúp tối ưu hóa quá trình đốt cháy nhiên liệu trong động cơ, tránh tình trạng quá tải hoặc thiếu nhiên liệu, từ đó kéo dài tuổi thọ của động cơ và các bộ phận liên quan.

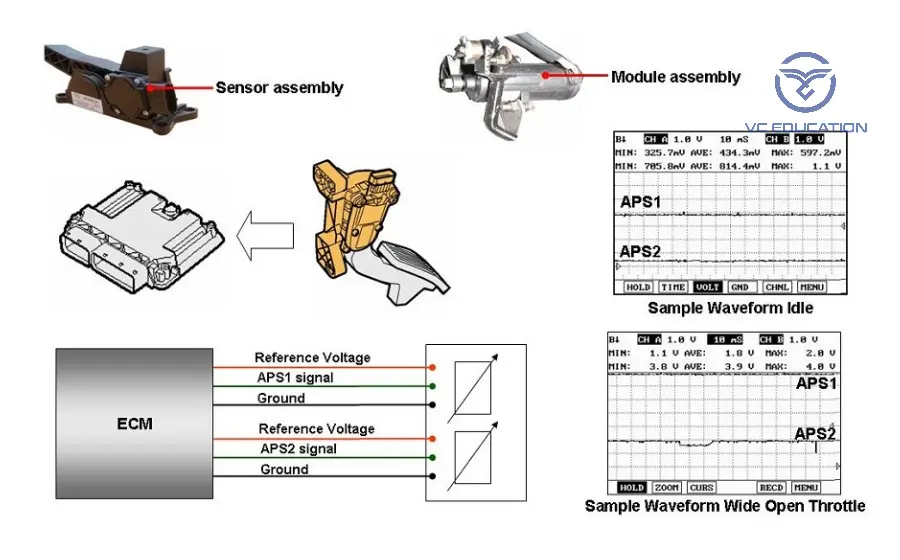

Nguyên Lý Hoạt Động Chi Tiết Của Cảm Biến Vị Trí Bàn Đạp Ga
Mặc dù các loại cảm biến có cách thức hoạt động khác nhau, nhưng tất cả đều hướng đến việc cung cấp tín hiệu chính xác về mức độ mở của bàn đạp ga, từ đó giúp hệ thống điều khiển động cơ (ECU) có thể điều chỉnh quá trình vận hành của động cơ.
- Khi Bàn Đạp Ga Di Chuyển
Khi người lái xe nhấn bàn đạp ga, một lực tác động lên cảm biến, khiến cảm biến thay đổi tín hiệu. Trong cảm biến biến trở, ví dụ, trục bàn đạp ga sẽ di chuyển một phần của biến trở, thay đổi điện trở và tạo ra một tín hiệu điện áp thay đổi. Trong khi đó, cảm biến từ tính sử dụng nam châm di chuyển để tạo ra sự thay đổi trong từ trường, từ đó gửi tín hiệu điện về ECU. - Chuyển Đổi Tín Hiệu
Tín hiệu từ cảm biến (dù là tín hiệu điện áp, tín hiệu từ trường hay tín hiệu ánh sáng) được chuyển đổi thành dữ liệu mà ECU có thể hiểu được. ECU sẽ tiếp nhận tín hiệu này và xử lý nó để xác định chính xác vị trí của bàn đạp ga. - Điều Chỉnh Lượng Nhiên Liệu và Không Khí
Sau khi nhận được tín hiệu từ cảm biến, ECU sẽ điều chỉnh các yếu tố như:- Lượng nhiên liệu phun vào động cơ: Dựa trên mức độ mở của bàn đạp ga, ECU sẽ điều chỉnh lượng nhiên liệu cung cấp cho động cơ. Khi bàn đạp ga được nhấn mạnh, hệ thống sẽ cung cấp nhiều nhiên liệu hơn để đáp ứng nhu cầu công suất của động cơ.
- Lượng không khí vào động cơ: Ngoài nhiên liệu, lượng không khí vào động cơ cũng cần được điều chỉnh. Cảm biến giúp xác định mức độ mở của bướm ga và kết hợp với cảm biến đo lượng không khí (MAF) để điều chỉnh lượng không khí thích hợp.
- Quá trình đánh lửa: Cảm biến cũng có thể ảnh hưởng đến việc điều chỉnh thời điểm đánh lửa để đảm bảo hiệu suất và hiệu quả đốt cháy trong động cơ.
- Gửi Tín Hiệu Về ECU và Điều Khiển Hệ Thống Động Cơ
Tất cả các tín hiệu này từ cảm biến vị trí bàn đạp ga đều được ECU sử dụng để điều khiển các hệ thống khác trong động cơ như bộ điều khiển bướm ga (Throttle Body), bộ phun nhiên liệu, và hệ thống đánh lửa, nhằm tối ưu hóa quá trình vận hành của xe.
9 Triệu Chứng Khi Cảm Biến Vị Trí Bàn Đạp Ga Bị Hỏng
Cảm biến vị trí bàn đạp ga (TPS) có vai trò quan trọng trong việc điều khiển động cơ và tối ưu hóa hiệu suất vận hành của xe. Khi cảm biến bị hỏng hoặc gặp sự cố, nó sẽ ảnh hưởng trực tiếp đến hiệu suất của động cơ và có thể gây ra nhiều vấn đề. Dưới đây là những triệu chứng phổ biến khi cảm biến vị trí bàn đạp ga bị hỏng, giúp bạn nhận biết và xử lý sự cố kịp thời.
1. Xe Không Tăng Tốc Mượt Mà
Một trong những dấu hiệu dễ nhận thấy nhất khi cảm biến vị trí bàn đạp ga bị hỏng là xe không tăng tốc mượt mà, mặc dù người lái đã đạp ga. Điều này xảy ra khi ECU không nhận được tín hiệu chính xác về vị trí bàn đạp, dẫn đến việc không điều chỉnh đúng lượng nhiên liệu và không khí vào động cơ. Kết quả là động cơ không thể đáp ứng yêu cầu tăng tốc của người lái.
- Triệu chứng: Xe không tăng tốc hoặc tăng tốc rất chậm dù bàn đạp ga đã được nhấn mạnh.
- Nguyên nhân: Cảm biến không cung cấp tín hiệu đúng đắn về vị trí của bàn đạp ga, khiến ECU không thể điều chỉnh lượng nhiên liệu và không khí vào động cơ.
2. Đèn Check Engine Sáng
Khi cảm biến vị trí bàn đạp ga gặp sự cố, ECU sẽ phát hiện lỗi và hiển thị đèn Check Engine trên bảng điều khiển xe. Đây là cảnh báo rằng có sự cố với cảm biến hoặc hệ thống liên quan. Nếu đèn này sáng, bạn cần kiểm tra mã lỗi bằng công cụ chẩn đoán OBD-II để xác định chính xác nguyên nhân.
- Triệu chứng: Đèn Check Engine sáng và có thể kèm theo mã lỗi như P0120, P0121, P0122, P0123 (liên quan đến cảm biến TPS).
- Nguyên nhân: ECU không nhận tín hiệu hợp lệ từ cảm biến vị trí bàn đạp ga hoặc tín hiệu bị gián đoạn.
3. Xe Không Giảm Tốc
Nếu cảm biến vị trí bàn đạp ga bị hỏng, có thể dẫn đến tình trạng xe không thể giảm tốc hoặc giảm tốc không đều. Điều này xảy ra khi ECU không nhận được tín hiệu chính xác về mức độ mở của bàn đạp ga, khiến động cơ không điều chỉnh được lượng nhiên liệu và không khí khi bạn nhả chân khỏi bàn đạp.
- Triệu chứng: Xe tiếp tục duy trì tốc độ cao hoặc giảm tốc không đồng đều khi nhả chân khỏi bàn đạp ga.
- Nguyên nhân: Tín hiệu vị trí bàn đạp ga không phản ánh đúng sự thay đổi, dẫn đến điều chỉnh sai trong hệ thống động cơ.
4. Tăng Tốc Không Đều
Một dấu hiệu khác của cảm biến vị trí bàn đạp ga hỏng là tình trạng tăng tốc không đều. Khi bàn đạp ga được nhấn, động cơ có thể tăng tốc một cách bất thường, hoặc không ổn định, gây khó chịu cho người lái. Lý do là cảm biến không cung cấp tín hiệu mượt mà về vị trí của bàn đạp ga, khiến ECU không thể điều chỉnh động cơ một cách chính xác.
- Triệu chứng: Xe tăng tốc một cách giật cục hoặc không ổn định.
- Nguyên nhân: Cảm biến gửi tín hiệu không chính xác hoặc tín hiệu bị gián đoạn, khiến ECU không thể điều chỉnh công suất động cơ đúng cách.
5. Tiêu Hao Nhiên Liệu Tăng Cao
Khi cảm biến vị trí bàn đạp ga bị lỗi, ECU sẽ không nhận được thông tin chính xác về vị trí bàn đạp ga, dẫn đến việc động cơ có thể tiêu thụ nhiên liệu không hợp lý. Thông thường, cảm biến giúp điều chỉnh lượng nhiên liệu cung cấp vào động cơ tùy theo mức độ ga, nhưng nếu bị lỗi, quá nhiều hoặc quá ít nhiên liệu có thể được phun vào.
- Triệu chứng: Tiêu hao nhiên liệu cao hơn bình thường.
- Nguyên nhân: Cảm biến không truyền tín hiệu chính xác, khiến hệ thống điều khiển động cơ không thể điều chỉnh đúng lượng nhiên liệu.
6. Rung Lắc Động Cơ Khi Tăng Tốc
Khi cảm biến bàn đạp ga gặp sự cố, có thể xảy ra hiện tượng động cơ bị rung lắc mạnh, đặc biệt là trong quá trình tăng tốc. Điều này thường do hệ thống không nhận diện được đúng mức độ ga, dẫn đến quá trình phun nhiên liệu hoặc điều khiển đánh lửa bị sai lệch.
- Triệu chứng: Động cơ rung lắc mạnh, đặc biệt khi nhấn ga.
- Nguyên nhân: Tín hiệu không chính xác về mức độ bàn đạp ga, khiến động cơ hoạt động không ổn định.
7. Chế Độ Cứu Hộ (Limp Mode) Kích Hoạt
Nếu cảm biến bàn đạp ga gặp lỗi nghiêm trọng, hệ thống ECU có thể kích hoạt chế độ cứu hộ (limp mode) để bảo vệ động cơ khỏi hư hỏng nghiêm trọng. Chế độ này khiến xe giảm công suất, không thể tăng tốc mạnh và có thể gây khó khăn cho người lái trong việc điều khiển xe.
- Triệu chứng: Xe chạy với công suất thấp, không thể tăng tốc nhanh hoặc không thể tăng tốc hoàn toàn.
- Nguyên nhân: ECU nhận thấy tín hiệu không hợp lệ từ cảm biến và tự động chuyển sang chế độ cứu hộ.
8. Khó Khởi Động Xe
Một triệu chứng ít gặp nhưng cũng có thể xảy ra khi cảm biến vị trí bàn đạp ga bị hỏng là xe không khởi động được hoặc khó khởi động. Điều này có thể là do hệ thống không nhận diện được vị trí của bàn đạp ga trong quá trình khởi động, gây ra sự gián đoạn trong việc cung cấp nhiên liệu hoặc không khí vào động cơ.
- Triệu chứng: Khó khởi động hoặc không thể khởi động được xe.
- Nguyên nhân: Cảm biến vị trí bàn đạp ga không gửi tín hiệu chính xác trong quá trình khởi động.
9. Dừng Máy Khi Đang Lái
Khi cảm biến vị trí bàn đạp ga hỏng, trong một số trường hợp, động cơ có thể tự động dừng khi đang lái. Điều này xảy ra khi ECU không thể duy trì điều chỉnh đúng về lượng nhiên liệu hoặc không khí vào động cơ, gây ra tình trạng tắt máy bất ngờ.
- Triệu chứng: Động cơ tắt khi đang lái xe.
- Nguyên nhân: Cảm biến không cung cấp tín hiệu đúng đắn để ECU điều khiển động cơ ổn định.
Hướng Dẫn Cách Thay Thế Hoặc Sửa Chữa Cảm Biến Vị Trí Bàn Đạp Ga
Cảm biến vị trí bàn đạp ga (TPS) là một bộ phận quan trọng trong hệ thống điều khiển động cơ của xe, giúp truyền tải tín hiệu về mức độ mở của bàn đạp ga tới ECU (Engine Control Unit). Nếu cảm biến này bị hỏng, nó có thể gây ra các triệu chứng như tăng tốc không mượt mà, xe không giảm tốc, hoặc đèn check engine sáng. Việc thay thế hoặc sửa chữa cảm biến vị trí bàn đạp ga có thể giúp phục hồi lại hiệu suất động cơ của xe.
Dưới đây là hướng dẫn chi tiết cách thay thế hoặc sửa chữa cảm biến vị trí bàn đạp ga:
Kiểm Tra Nguyên Nhân Lỗi Cảm Biến
Trước khi tiến hành thay thế hoặc sửa chữa cảm biến, bạn cần chẩn đoán chính xác nguyên nhân gây hỏng hóc. Cách tốt nhất là sử dụng máy chẩn đoán OBD-II để đọc mã lỗi. Các mã lỗi phổ biến liên quan đến cảm biến vị trí bàn đạp ga bao gồm P0120, P0121, P0122, P0123. Những mã lỗi này cho thấy cảm biến có thể bị hỏng, kết nối bị lỗi, hoặc có vấn đề về dây điện.
Các bước kiểm tra:
- Sử dụng máy chẩn đoán OBD-II: Cắm máy vào cổng OBD-II và kiểm tra mã lỗi. Mã lỗi liên quan đến cảm biến vị trí bàn đạp ga thường sẽ hiển thị các vấn đề với cảm biến hoặc các mạch điện.
- Kiểm tra dây điện và các kết nối: Đảm bảo rằng không có dây điện bị hở, gãy, hoặc kết nối bị lỏng. Nếu dây điện bị hỏng, bạn có thể cần thay thế dây hoặc sửa chữa kết nối.
Chuẩn Bị Dụng Cụ và Phụ Tùng Thay Thế
Trước khi bắt tay vào thay thế cảm biến, bạn cần chuẩn bị đầy đủ dụng cụ và phụ tùng cần thiết:
- Cảm biến vị trí bàn đạp ga thay thế (nên mua theo đúng mã và loại của xe)
- Cờ lê hoặc tuốc-nơ-vít để tháo ốc vít
- Máy chẩn đoán OBD-II để kiểm tra mã lỗi sau khi thay cảm biến
- Kìm hoặc dụng cụ cắt dây điện (nếu cần)
- Khăn sạch hoặc khăn lau để vệ sinh khu vực làm việc
Thực Hiện Thay Thế Cảm Biến Vị Trí Bàn Đạp Ga
Bước 1: Tắt Máy và Ngắt Kết Nối Bình Ắc Quy Trước khi bắt đầu, bạn cần đảm bảo an toàn. Hãy tắt máy và ngắt kết nối bình ắc quy (đặc biệt là cáp âm) để tránh bất kỳ sự cố điện nào xảy ra khi bạn tháo gỡ bộ phận cảm biến.

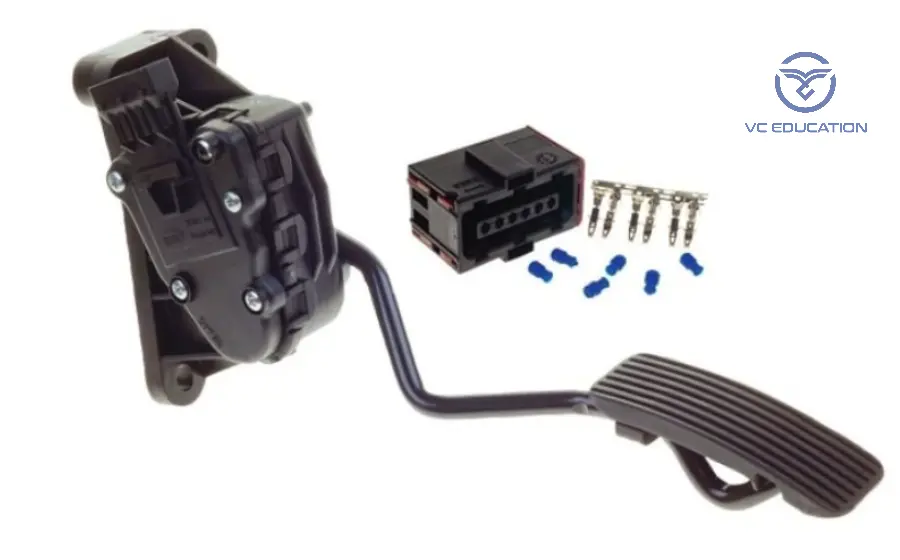

Bước 2: Xác Định Vị Trí Cảm Biến Vị Trí Bàn Đạp Ga Cảm biến vị trí bàn đạp ga thường được gắn trực tiếp vào bộ bàn đạp ga hoặc gần khu vực bàn đạp ga. Tùy thuộc vào loại xe, bạn có thể cần tháo phần tấm ốp hoặc các bộ phận khác để tiếp cận cảm biến.
- Thông thường, cảm biến có 2 hoặc 3 chân cắm điện, bạn sẽ thấy một đầu nối dây điện gắn vào cảm biến.
- Hãy tìm vị trí cảm biến trên cơ cấu bàn đạp ga hoặc dọc theo trục của bàn đạp ga.
Bước 3: Tháo Cảm Biến Cũ
- Tháo các ốc vít hoặc bu-lông (nếu có) để tháo cảm biến khỏi vị trí của nó.
- Ngắt kết nối đầu nối điện: Cảm biến có thể có một đầu nối điện (dây cắm) gắn liền. Bạn cần tháo nhẹ nhàng đầu nối điện này bằng cách nhấn vào khóa và rút nó ra.
Bước 4: Lắp Cảm Biến Mới
- Gắn cảm biến mới vào vị trí cũ, đảm bảo khớp đúng vị trí lắp đặt.
- Cắm lại đầu nối điện vào cảm biến mới, chắc chắn rằng các chân cắm không bị lỏng hoặc tiếp xúc kém.
- Vặn lại các ốc vít hoặc bu-lông để cố định cảm biến mới.
Bước 5: Kiểm Tra và Đảm Bảo Kết Nối Chính Xác Sau khi thay xong cảm biến, hãy kiểm tra lại toàn bộ các kết nối điện để đảm bảo không có gì bị lỏng hoặc sai lệch. Đảm bảo rằng cảm biến được lắp đúng vị trí và không bị trượt hoặc bị vướng.
Kiểm Tra Sau Khi Thay Thế
Sau khi thay xong cảm biến, bạn cần kiểm tra hoạt động của cảm biến và đảm bảo rằng mọi thứ hoạt động bình thường. Bạn có thể thực hiện các bước sau:
Bước 1: Kết Nối Lại Bình Ắc Quy Kết nối lại bình ắc quy và đảm bảo rằng không có bất kỳ dấu hiệu nào của việc chập điện hoặc sự cố về điện.
Bước 2: Kiểm Tra Đèn Check Engine
- Khởi động xe và kiểm tra xem đèn Check Engine còn sáng hay không. Nếu đèn đã tắt và không còn cảnh báo lỗi, điều này cho thấy cảm biến đã được thay thế thành công.
- Nếu đèn vẫn sáng, bạn có thể cần phải xóa mã lỗi trên hệ thống OBD-II và kiểm tra lại.
Bước 3: Đưa Xe Đi Lái Thử Lái thử xe để đảm bảo rằng động cơ hoạt động bình thường, xe tăng tốc mượt mà, không có hiện tượng giật cục hay không giảm tốc.
Bước 4: Kiểm Tra Lại Mã Lỗi Sau khi lái thử, sử dụng máy chẩn đoán OBD-II để kiểm tra xem có mã lỗi nào còn lại không. Nếu không có mã lỗi nào xuất hiện, bạn đã hoàn thành quá trình thay thế cảm biến thành công.
Sửa Chữa Cảm Biến Vị Trí Bàn Đạp Ga (Nếu Cần)
Nếu cảm biến không bị hỏng hoàn toàn và chỉ gặp sự cố nhỏ (như bụi bẩn hoặc kết nối lỏng), bạn có thể thử sửa chữa thay vì thay thế. Dưới đây là một số cách bạn có thể thử:
Vệ Sinh Cảm Biến:
- Tháo cảm biến như hướng dẫn ở trên.
- Dùng khăn sạch hoặc chất vệ sinh điện tử để lau sạch bụi bẩn hoặc cặn bẩn trên các đầu nối và cảm biến.
- Lắp lại cảm biến và kiểm tra lại hệ thống.
Kiểm Tra Kết Nối Dây Điện:
- Nếu cảm biến có vấn đề về kết nối, bạn có thể thử cắm lại dây điện một cách chắc chắn hoặc kiểm tra dây dẫn xem có bị hỏng hoặc gãy không.
- Nếu cần, sửa chữa hoặc thay dây điện hỏng.
Việc thay thế hoặc sửa chữa cảm biến vị trí bàn đạp ga khá đơn giản nếu bạn có các dụng cụ cần thiết và nắm rõ quy trình thực hiện. Đảm bảo kiểm tra kỹ mã lỗi và các kết nối điện trước khi thay thế. Sau khi thay cảm biến mới, hãy chắc chắn rằng mọi thứ hoạt động ổn định và kiểm tra lại hệ thống bằng máy chẩn đoán OBD-II. Nếu cảm biến chỉ gặp sự cố nhẹ, bạn có thể chỉ cần vệ sinh hoặc sửa chữa các kết nối điện mà không cần thay mới toàn bộ.
