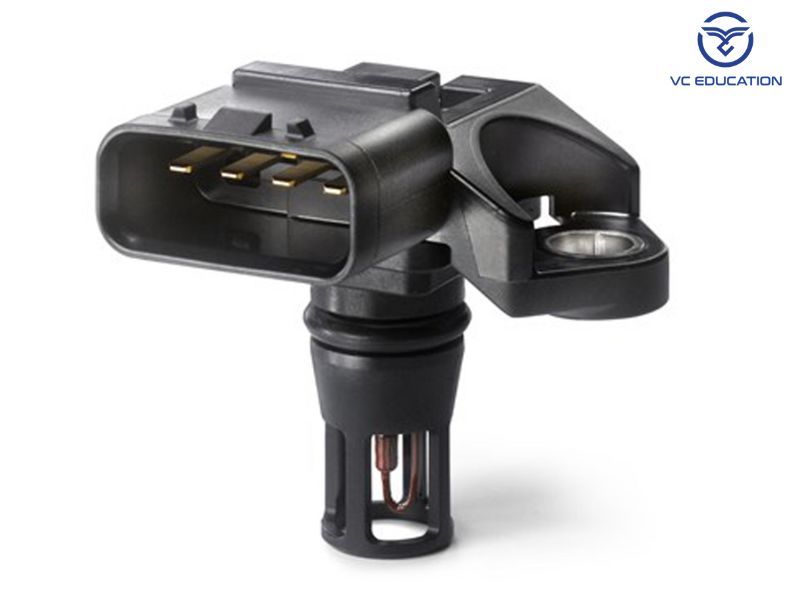

Cảm Biến MAP Là Gì? Tìm Hiểu Về Vai Trò Và Cấu Tạo

    Cảm biến MAP (Manifold Absolute Pressure) là một bộ phận quan trọng trong hệ thống động cơ của xe ô tô. Nó đo lường áp suất khí nạp trong ống nạp của động cơ và gửi tín hiệu này đến bộ điều khiển điện tử (ECU) để tối ưu hóa quá trình đốt cháy nhiên liệu. Việc duy trì hoạt động ổn định của cảm biến MAP là rất quan trọng để đảm bảo hiệu suất động cơ và tiết kiệm nhiên liệu. Cùng trung tâm VCE xem chi tiết trong bài viết sau.

    Cảm Biến MAP Hoạt Động Như Thế Nào?

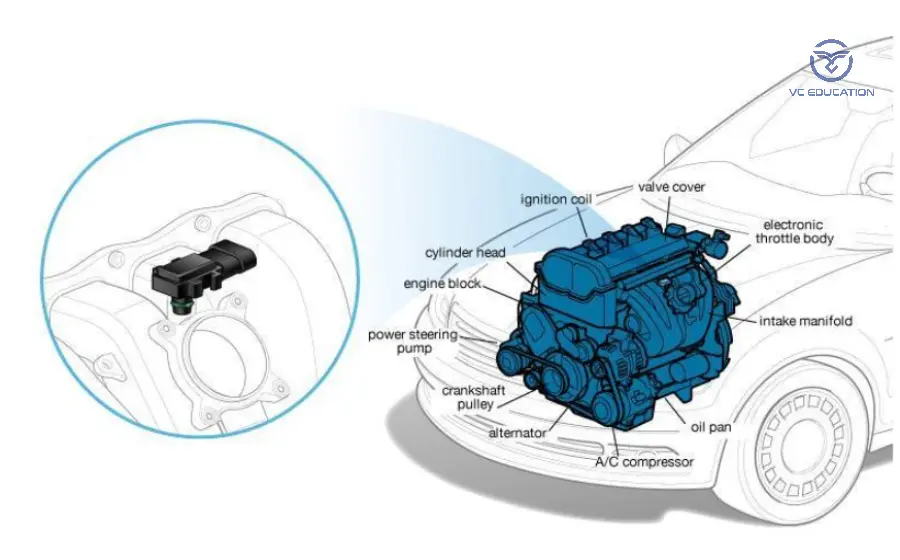

    cam-bien-map-la-gi-1
    Cảm Biến MAP Hoạt Động Như Thế Nào

    Cảm biến MAP hoạt động dựa trên nguyên lý đo lường áp suất khí nạp trong ống nạp của động cơ. Áp suất này thay đổi tùy thuộc vào tốc độ động cơ và tải trọng. Khi động cơ chạy, cảm biến MAP sẽ gửi tín hiệu điện áp hoặc tần số tới ECU. Dựa trên các tín hiệu này, ECU sẽ điều chỉnh tỷ lệ nhiên liệu, góc đánh lửa và các thông số khác để tối ưu hóa hiệu suất động cơ.

    • Khi động cơ ở chế độ tải nhẹ, áp suất trong ống nạp thấp và cảm biến MAP gửi tín hiệu tới ECU để giảm lượng nhiên liệu.
    • Khi động cơ ở chế độ tải nặng, áp suất tăng lên và ECU điều chỉnh tăng lượng nhiên liệu và góc đánh lửa để duy trì hiệu suất động cơ tối ưu.

    Cấu tạo của Cảm biến MAP gồm mấy bộ phận?

    Cảm biến này bao gồm:

    • Chip silic.
    • Lọc khí.
    • Giắc cắm.
    • Đường ống nạp.
    • Buồng chân không có áp suất tiêu chuẩn.

    Cảm biến MAP (Manifold Absolute Pressure) hay còn gọi là cảm biến áp suất tuyệt đối đường ống nạp, mặc dù cấu tạo bên trong có thể khác nhau đôi chút tùy theo nhà sản xuất, nhưng nhìn chung nó bao gồm các bộ phận chính sau:

    • Màng ngăn (Diaphragm): Đây là một màng mỏng, thường làm bằng silicon, có tác dụng ngăn cách giữa áp suất bên ngoài (áp suất trong đường ống nạp) và áp suất bên trong cảm biến. Khi áp suất trong đường ống nạp thay đổi, màng ngăn sẽ bị biến dạng.
    • Điện trở biến trở (Variable Resistor): Liên kết với màng ngăn. Sự biến dạng của màng ngăn sẽ làm thay đổi giá trị điện trở, từ đó ảnh hưởng đến điện áp trên chân tín hiệu.
    • Chip silicon (IC): Chứa các mạch điện tử để chuyển đổi sự thay đổi của điện trở thành tín hiệu điện tử tương ứng với mức độ áp suất.
    • Buồng chân không: Một không gian kín bên trong cảm biến, thường được duy trì ở áp suất thấp.
    • Vỏ cảm biến: Bảo vệ các bộ phận bên trong và tạo ra một mối kết nối kín.
    • Các chân kết nối: Dùng để kết nối cảm biến với các bộ phận khác trong hệ thống điện của xe, bao gồm chân nguồn, chân mass và chân tín hiệu.

    Các Loại Cảm Biến MAP trên ô tô hiện nay

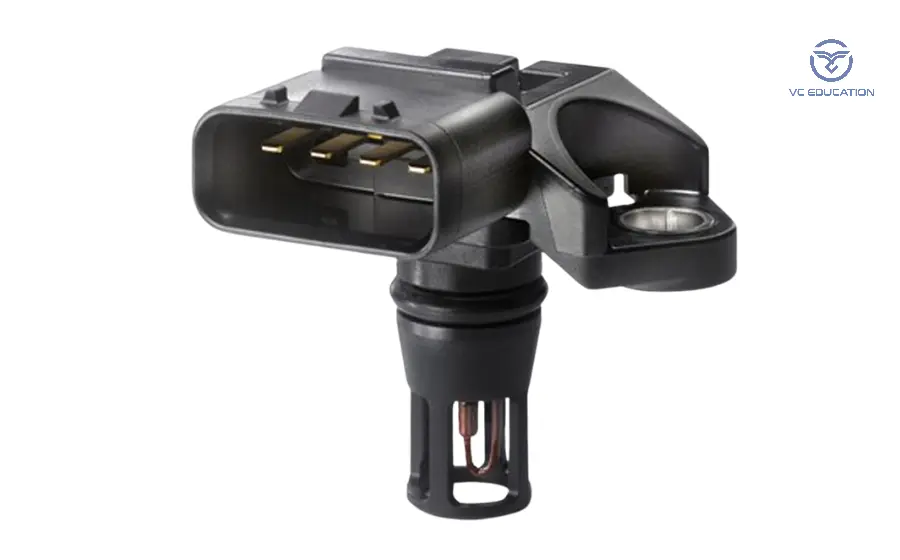

    cam-bien-map-la-gi-2
    Các Loại Cảm Biến MAP trên ô tô hiện nay

    Cảm biến MAP có thể được phân loại dựa trên công nghệ và phương thức hoạt động. Dưới đây là các loại cảm biến MAP phổ biến:

    1. Cảm biến MAP điện áp (Voltage Sensor):
      • Đây là loại cảm biến MAP phổ biến nhất, đo áp suất khí nạp và chuyển đổi thành tín hiệu điện áp.
      • Tín hiệu điện áp sẽ thay đổi theo áp suất, giúp ECU điều chỉnh các thông số động cơ phù hợp.
    2. Cảm biến MAP tần số (Frequency Sensor):
      • Loại cảm biến này sử dụng công nghệ tần số để đo áp suất. Tín hiệu tần số sẽ thay đổi theo áp suất khí nạp.
      • Loại cảm biến này có thể cung cấp độ chính xác cao hơn trong một số điều kiện nhất định.
    3. Cảm biến MAP kỹ thuật số:
      • Cảm biến MAP kỹ thuật số chuyển đổi tín hiệu từ áp suất thành tín hiệu số, giúp truyền tải dữ liệu chính xác và nhanh chóng.

    Lỗi Cảm Biến MAP hay gặp Và Cách Sửa Chữa cho kỹ thuật viên

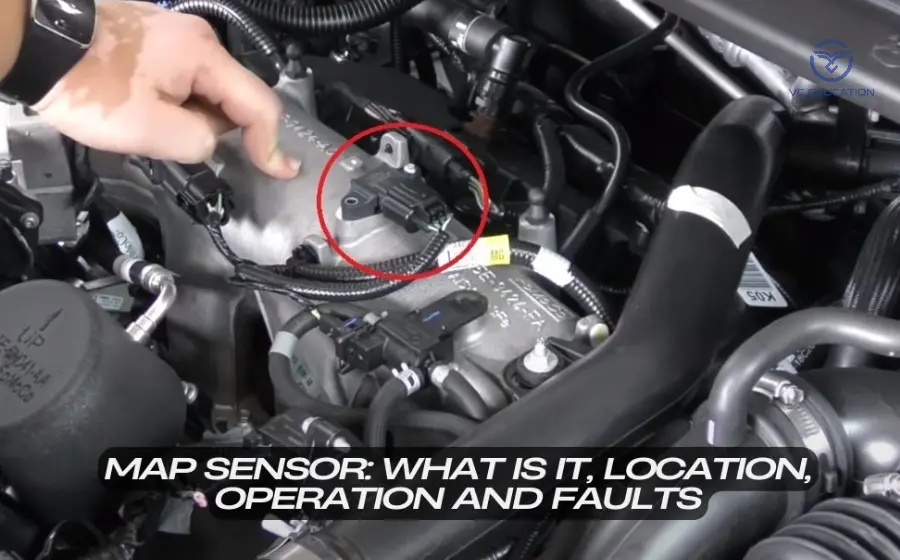

    cam-bien-map-la-gi-4
    Lỗi Cảm Biến MAP hay gặp Và Cách Sửa Chữa cho kỹ thuật viên

    Cảm biến MAP (Manifold Absolute Pressure Sensor) là một bộ phận quan trọng trong hệ thống điều khiển động cơ của ô tô, dùng để đo áp suất không khí trong ống nạp (manifold). Thông qua dữ liệu này, ECU (Engine Control Unit) sẽ tính toán và điều chỉnh các yếu tố như tỷ lệ nhiên liệu/không khí và thời gian đánh lửa. Tuy nhiên, cảm biến MAP có thể gặp một số vấn đề trong quá trình sử dụng.

    Dưới đây là một số lỗi thường gặp và kiến thức sửa chữa dành cho kỹ thuật viên:

    Lỗi Cảm Biến MAP Không Hoạt Động (Không Có Tín Hiệu)

    Nguyên nhân:

    • Cảm biến MAP bị hỏng hoặc lỗi mạch điện (lỏng kết nối, dây bị đứt hoặc bị ăn mòn).
    • Nguồn điện cấp cho cảm biến bị mất.
    • Kết nối tín hiệu với ECU bị gián đoạn.

    Triệu chứng:

    • Động cơ hoạt động không ổn định hoặc không khởi động được.
    • Đèn báo lỗi (check engine light) sáng.
    • Lỗi hệ thống áp suất trong ống nạp (hoặc báo mã lỗi P0106, P0107, P0108).

    Cách sửa chữa:

    1. Kiểm tra nguồn điện và tín hiệu: Dùng đồng hồ vạn năng để đo điện áp cấp cho cảm biến và tín hiệu trả về. Nếu không có tín hiệu, kiểm tra dây cáp và kết nối.
    2. Kiểm tra cảm biến: Dùng máy chẩn đoán để xác định xem cảm biến MAP có hoạt động bình thường không. Nếu cảm biến bị hỏng, thay thế bằng cảm biến mới.
    3. Kiểm tra kết nối ECU: Nếu tín hiệu không đến ECU, kiểm tra các kết nối và dây dẫn giữa cảm biến MAP và ECU.

    Lỗi Cảm Biến MAP Đo Sai Áp Suất

    Nguyên nhân:

    • Cảm biến bị bẩn hoặc bị tắc nghẽn: Cảm biến có thể bị tắc do bụi, dầu hoặc các chất bẩn khác xâm nhập vào.
    • Cảm biến bị lỗi do sử dụng lâu dài.
    • Rò rỉ trong ống nạp (như ống cao su bị rách hoặc khe hở).

    Triệu chứng:

    • Động cơ có thể hoạt động yếu, không ổn định, hoặc thậm chí chết máy khi dừng.
    • Tiêu thụ nhiên liệu cao hơn bình thường.
    • Mã lỗi liên quan đến áp suất như P0107, P0108.

    Cách sửa chữa:

    1. Vệ sinh cảm biến: Dùng chất tẩy rửa chuyên dụng để vệ sinh đầu cảm biến nếu có bụi hoặc dầu bám.
    2. Kiểm tra rò rỉ: Kiểm tra các đường ống nạp và bộ phận kết nối để đảm bảo không có rò rỉ khí. Sử dụng bình xịt xà phòng để kiểm tra các rò rỉ trong hệ thống.
    3. Kiểm tra và thay cảm biến: Nếu cảm biến bị hỏng, thay cảm biến MAP mới. Đảm bảo chọn loại phù hợp với model và thông số kỹ thuật của xe.

    Lỗi Cảm Biến MAP Gây Ra Tình Trạng Động Cơ Hoạt Động Thừa Lửa (Overboost)

    Nguyên nhân:

    • Cảm biến MAP đo sai áp suất và gửi tín hiệu sai về ECU, khiến ECU tính toán sai lượng nhiên liệu và thời gian đánh lửa.
    • Hệ thống tăng áp (turbo/supercharger) hoạt động không bình thường, gây áp suất quá cao trong ống nạp.

    Triệu chứng:

    • Động cơ không ổn định hoặc dễ bị quá tải.
    • Mã lỗi P0234 (lỗi quá tải turbo) hoặc P0108.
    • Động cơ tăng tốc mạnh mẽ nhưng nhanh chóng mất công suất.

    Cách sửa chữa:

    1. Kiểm tra áp suất nạp: Dùng đồng hồ đo áp suất để kiểm tra xem có sự cố gì với turbo hoặc hệ thống tăng áp không.
    2. Kiểm tra lại cảm biến: Đảm bảo cảm biến MAP không bị sai số khi đo áp suất và thay thế nếu cần.
    3. Kiểm tra hệ thống tăng áp: Kiểm tra turbo hoặc supercharger để đảm bảo không có hư hỏng hoặc trục trặc gây áp suất quá cao trong hệ thống.

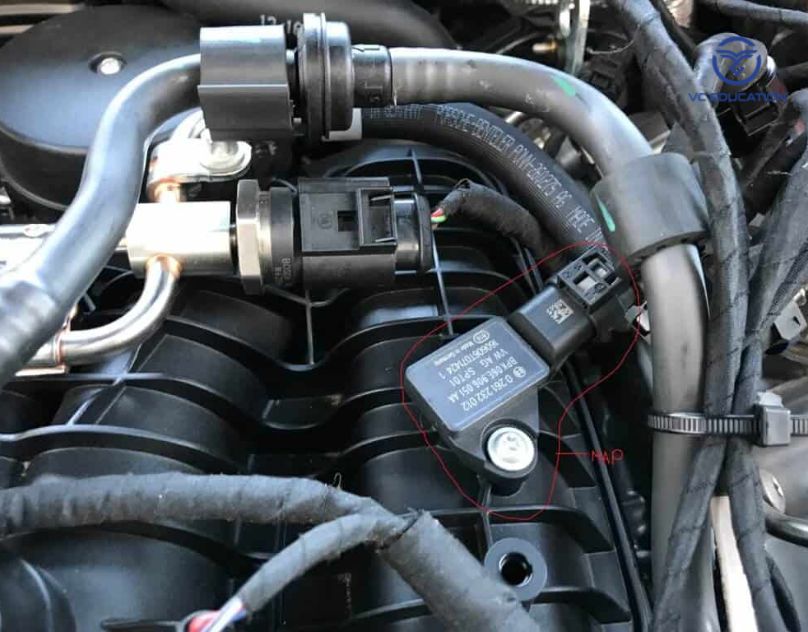

    Lỗi Cảm Biến MAP Gây Ra Tình Trạng Động Cơ Yếu

    Nguyên nhân:

    • Cảm biến MAP không cung cấp tín hiệu chính xác, khiến ECU không thể điều chỉnh các tham số động cơ chính xác (tỷ lệ nhiên liệu/không khí và thời gian đánh lửa).
    • Ống dẫn khí bị tắc nghẽn hoặc có sự cố với hệ thống hút gió (bộ lọc không khí tắc hoặc van EGR bị lỗi).

    Triệu chứng:

    • Động cơ hoạt động yếu, không đạt công suất tối đa.
    • Động cơ dễ bị tắt máy khi dừng hoặc chạy ở tốc độ thấp.
    • Tiêu thụ nhiên liệu cao, động cơ không phản hồi khi tăng tốc.

    Cách sửa chữa:

    1. Kiểm tra cảm biến MAP: Dùng thiết bị chẩn đoán để kiểm tra tín hiệu từ cảm biến và so sánh với giá trị chuẩn. Nếu cảm biến không chính xác, thay thế cảm biến mới.
    2. Kiểm tra các đường ống và bộ lọc không khí: Kiểm tra bộ lọc không khí và các ống dẫn khí xem có bị tắc nghẽn hay không. Vệ sinh hoặc thay thế nếu cần thiết.
    3. Kiểm tra van EGR: Kiểm tra và làm sạch hoặc thay thế van EGR nếu nó bị tắc nghẽn hoặc không hoạt động chính xác.

    Lỗi Cảm Biến MAP Gây Tăng Tốc Chậm

    Nguyên nhân:

    • Cảm biến MAP bị hỏng và không truyền đúng tín hiệu về ECU, khiến ECU không điều chỉnh chính xác lượng nhiên liệu và thời gian đánh lửa.
    • Vấn đề trong hệ thống cung cấp nhiên liệu hoặc hệ thống khí nạp có vấn đề.

    Triệu chứng:

    • Tăng tốc chậm hoặc không đồng đều.
    • Động cơ có thể thiếu sức mạnh khi đạp ga mạnh.
    • Mã lỗi P0106, P0107, hoặc P0108.

    Cách sửa chữa:

    1. Kiểm tra và thay thế cảm biến MAP: Dùng máy chẩn đoán để kiểm tra mức độ chính xác của cảm biến MAP. Thay cảm biến nếu cần thiết.
    2. Kiểm tra hệ thống cung cấp nhiên liệu: Kiểm tra hệ thống nhiên liệu (bơm xăng, kim phun) và thay thế bộ phận bị hỏng.
    3. Kiểm tra hệ thống khí nạp: Kiểm tra các bộ phận như bộ lọc không khí, ống dẫn khí, và bộ làm mát khí để đảm bảo không có tắc nghẽn hoặc rò rỉ.

    Hướng Dẫn Kiểm Tra và Thay Thế Cảm Biến MAP

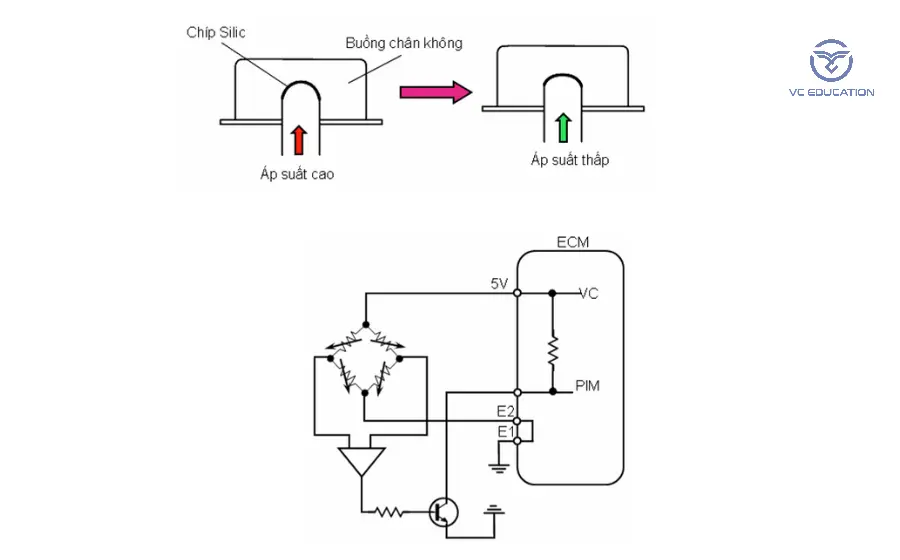

    cam-bien-map-la-gi-3
    Hướng Dẫn Kiểm Tra và Thay Thế Cảm Biến MAP

    Cảm biến MAP (Manifold Absolute Pressure) có vai trò quan trọng trong việc đo áp suất trong ống nạp của động cơ ô tô, giúp ECU điều chỉnh tỷ lệ nhiên liệu/không khí và thời gian đánh lửa cho động cơ. Nếu cảm biến MAP bị hỏng hoặc hoạt động không chính xác, động cơ có thể gặp vấn đề về hiệu suất, như giảm công suất, tăng tiêu thụ nhiên liệu, hoặc động cơ không ổn định. Dưới đây là các bước hướng dẫn kiểm tra và thay thế cảm biến MAP cho kỹ thuật viên.

    1. Kiểm Tra Cảm Biến MAP

    Bước 1: Kiểm Tra Dấu Hiệu Hỏng của Cảm Biến MAP

    Trước khi kiểm tra kỹ thuật, bạn có thể nhận biết một số dấu hiệu hỏng của cảm biến MAP qua các triệu chứng sau:

    • Động cơ tăng tốc kém hoặc không ổn định.
    • Động cơ thường xuyên chết máy hoặc hoạt động không ổn định khi nổ máy.
    • Tiêu thụ nhiên liệu cao bất thường.
    • Đèn cảnh báo “Check Engine” (Cảnh báo động cơ) bật lên.

    Bước 2: Kiểm Tra Mã Lỗi

    Sử dụng máy chẩn đoán OBD-II để quét mã lỗi từ ECU và kiểm tra xem có mã lỗi liên quan đến cảm biến MAP hay không. Một số mã lỗi thường gặp liên quan đến cảm biến MAP là:

    • P0105: Lỗi cảm biến MAP.
    • P0106: Áp suất của cảm biến MAP ngoài phạm vi cho phép.
    • P0107: Tín hiệu cảm biến MAP quá thấp.
    • P0108: Tín hiệu cảm biến MAP quá cao.

    Bước 3: Kiểm Tra Điện Áp Cung Cấp và Tín Hiệu

    Dùng đồng hồ vạn năng (multimeter) để kiểm tra các điện áp tại các chân kết nối của cảm biến MAP. Cảm biến này thường có 3 chân:

    1. Chân nguồn (Vcc): Kiểm tra điện áp nguồn cấp cho cảm biến (thường là 5V hoặc 12V, tùy thuộc vào hệ thống).
    2. Chân tín hiệu (Signal): Kiểm tra tín hiệu điện áp thay đổi khi áp suất trong ống nạp thay đổi (từ khoảng 1 đến 5V).
    3. Chân đất (Ground): Kiểm tra độ nối đất của cảm biến.
    • Kiểm tra điện áp: Cảm biến MAP sẽ gửi tín hiệu điện áp thay đổi theo sự thay đổi áp suất khí trong ống nạp. Khi động cơ chạy ở chế độ không tải, tín hiệu này thường nằm trong khoảng 2-3V. Khi tăng ga, điện áp này sẽ tăng lên.
    • So sánh với thông số kỹ thuật: So sánh giá trị điện áp đo được với các thông số kỹ thuật của nhà sản xuất để xác định xem cảm biến có hoạt động bình thường hay không.

    Bước 4: Kiểm Tra Đường Ống Hút

    Kiểm tra các ống hút khí và các kết nối của cảm biến MAP xem có bị nứt, rò rỉ hoặc hở không. Sự rò rỉ không khí sẽ khiến cảm biến MAP gửi tín hiệu sai, ảnh hưởng đến hoạt động của động cơ.

    Bước 5: Kiểm Tra Cảm Biến Bằng Phương Pháp Thủ Công

    • Tăng giảm ga: Yêu cầu người điều khiển xe tăng và giảm ga trong khi bạn theo dõi điện áp của cảm biến MAP. Nếu cảm biến hoạt động tốt, điện áp sẽ thay đổi một cách mượt mà và đồng nhất khi áp suất trong ống nạp thay đổi.

    2. Thay Thế Cảm Biến MAP

    Bước 1: Chuẩn Bị Dụng Cụ

    Trước khi thay thế cảm biến MAP, hãy chuẩn bị các dụng cụ sau:

    • Bộ cờ lê và tua vít.
    • Cảm biến MAP mới.
    • Khăn lau hoặc chất làm sạch tiếp xúc điện (contact cleaner).
    • Máy đo điện áp (multimeter).
    • Găng tay bảo vệ.

    Bước 2: Tắt Máy và Ngắt Kết Nối Ắc Quy

    Đảm bảo động cơ đã tắt và ngắt kết nối ắc quy trước khi làm việc với các linh kiện điện tử để tránh nguy cơ bị sốc điện hoặc làm hỏng các bộ phận điện.

    Bước 3: Vị Trí và Tháo Cảm Biến MAP Cũ

    • Tìm vị trí của cảm biến MAP. Cảm biến này thường được gắn trên ống nạp hoặc gần bộ lọc khí.
    • Tháo bỏ các ốc vít hoặc chốt giữ cảm biến.
    • Ngắt kết nối giắc cắm điện của cảm biến MAP.

    Bước 4: Lắp Cảm Biến MAP Mới

    • Lắp cảm biến MAP mới vào vị trí cũ.
    • Kết nối giắc cắm điện và cố định cảm biến bằng các ốc vít hoặc chốt.
    • Kiểm tra xem cảm biến đã được lắp chắc chắn và không bị lỏng.

    Bước 5: Kiểm Tra và Chạy Thử

    • Kết nối lại ắc quy và khởi động động cơ.
    • Sử dụng máy chẩn đoán OBD-II để quét lại mã lỗi và kiểm tra xem mã lỗi cũ đã được xóa chưa.
    • Kiểm tra hoạt động của động cơ, nếu cảm biến MAP mới hoạt động đúng, động cơ sẽ chạy mượt mà và không gặp vấn đề về hiệu suất.

    Bước 6: Kiểm Tra Lại Tín Hiệu

    Sau khi thay thế cảm biến mới, hãy kiểm tra lại điện áp tín hiệu và so sánh với các thông số của nhà sản xuất để đảm bảo rằng cảm biến MAP mới đang hoạt động chính xác.

    Việc kiểm tra và thay thế cảm biến MAP là công việc khá đơn giản nếu bạn hiểu rõ nguyên lý hoạt động và các bước kiểm tra cơ bản. Hãy đảm bảo rằng cảm biến MAP luôn hoạt động tốt để động cơ của xe luôn đạt hiệu suất tối ưu và giảm thiểu sự cố. Việc thay thế kịp thời sẽ giúp cải thiện hiệu suất động cơ, giảm tiêu thụ nhiên liệu và khí thải, đồng thời tránh các vấn đề nghiêm trọng khác liên quan đến động cơ.
