Cảm Biến Lưu Lượng Khí Nạp: Giải Thích Từ A đến Z Chi Tiết Nhất

Trong ngành công nghiệp ô tô, cảm biến lưu lượng khí nạp (MAF – Mass Air Flow) là một trong những linh kiện quan trọng giúp động cơ hoạt động hiệu quả. Đối với sinh viên đang học ngành cơ khí ô tô hay kỹ thuật viên đang làm việc trong các trung tâm bảo trì ô tô, việc hiểu rõ về cảm biến này không chỉ giúp bạn nâng cao kiến thức chuyên môn mà còn là chìa khóa để chẩn đoán và bảo dưỡng động cơ một cách chính xác.

Bài viết này sẽ Trung tâm VCE cung cấp cho bạn cái nhìn toàn diện và chi tiết nhất về cảm biến lưu lượng khí nạp, từ cấu tạo, nguyên lý hoạt động đến các vấn đề thường gặp và xu hướng công nghệ mới.

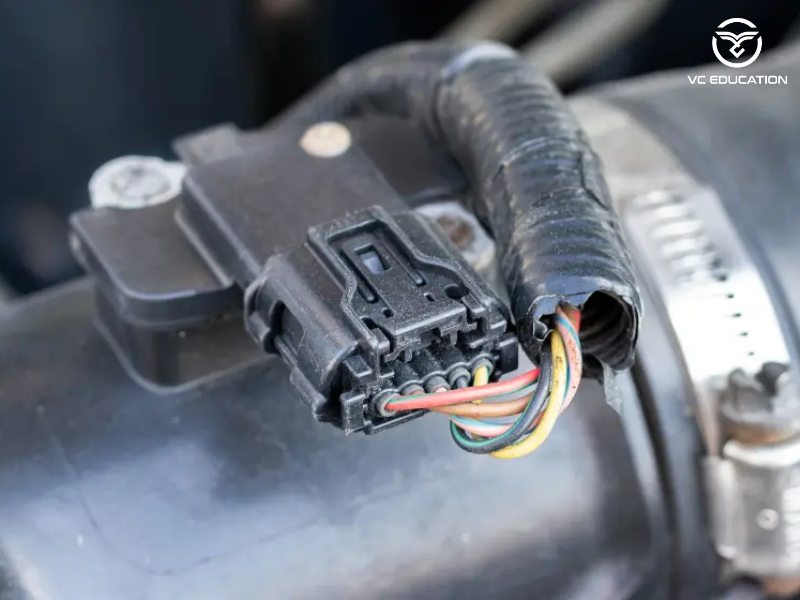

Cảm Biến Lưu Lượng Khí Nạp Là Gì?

Cảm biến lưu lượng khí nạp là một bộ phận quan trọng trong hệ thống điều khiển động cơ của ô tô. Nó đo lượng không khí đi vào động cơ và truyền tín hiệu về Bộ điều khiển động cơ (ECU). Dữ liệu từ cảm biến giúp ECU điều chỉnh tỷ lệ không khí-nhiên liệu một cách chính xác, từ đó đảm bảo động cơ vận hành trơn tru, tối ưu công suất và tiết kiệm nhiên liệu.

Các Loại Cảm Biến Lưu Lượng Khí Nạp

1. Cảm Biến MAF (Mass Air Flow)

Cảm biến MAF là loại cảm biến phổ biến nhất trong các hệ thống động cơ. Có hai loại cảm biến MAF chính:

• Cảm biến nhiệt điện trở (Thermal Mass): Loại này sử dụng nguyên lý thay đổi nhiệt độ khi có không khí đi qua để tính toán lưu lượng khí.
• Cảm biến nhiệt điện dung (Capacitive): Sử dụng nguyên lý điện dung thay đổi khi không khí đi qua cảm biến.

Ưu điểm của cảm biến MAF là chính xác, nhanh chóng, và có thể đo lưu lượng khí một cách chi tiết trong các điều kiện vận hành khác nhau của động cơ.

2. Cảm Biến MAP (Manifold Absolute Pressure)

Cảm biến MAP hoạt động dựa trên áp suất khí nạp. Mặc dù không đo trực tiếp lưu lượng khí, cảm biến MAP giúp tính toán lưu lượng khí thông qua mối quan hệ giữa áp suất và nhiệt độ.

Cấu Tạo Và Nguyên Lý Hoạt Động Cảm Biến Lưu Lượng Khí Nạp

Cấu Tạo Cơ Bản

Cảm biến lưu lượng khí nạp chủ yếu bao gồm các thành phần sau:

1. Cảm biến nhiệt độ không khí: Đo nhiệt độ của không khí vào động cơ, từ đó giúp tính toán mật độ không khí.
2. Cảm biến áp suất: Đo áp suất khí nạp trong bộ lọc không khí hoặc ống nạp.
3. Cảm biến điện tử: Tín hiệu từ cảm biến được chuyển tới ECU, giúp điều chỉnh quá trình phun nhiên liệu.

Cảm biến này có thể được làm từ vật liệu bền bỉ, như silicon hoặc hợp kim đặc biệt, có khả năng chịu nhiệt và bụi bẩn trong môi trường động cơ.

Nguyên Lý Hoạt Động Cảm Biến Lưu Lượng Khí Nạp

Cảm Biến Lưu Lượng Khí Nạp Dây Nóng (Hot Wire MAF Sensor)

Nguyên lý hoạt động:

• Cảm biến dây nóng sử dụng một dây kim loại nhỏ (thường là platinum hoặc tungsten) được làm nóng và duy trì ở nhiệt độ ổn định khi không khí không di chuyển qua. Khi không khí nạp vào động cơ đi qua cảm biến, nhiệt độ của dây kim loại sẽ thay đổi.
• Quá trình hoạt động:
  1. Khi không khí lạnh đi qua dây nóng, dây này sẽ bị làm nguội, vì vậy dòng điện chạy qua dây phải được tăng cường để giữ cho dây ở nhiệt độ cao ổn định.
  2. Lượng điện cần thiết để duy trì nhiệt độ ổn định của dây sẽ tỉ lệ thuận với lưu lượng không khí. Khi lưu lượng không khí lớn, lượng điện yêu cầu sẽ tăng, và khi lưu lượng không khí thấp, lượng điện yêu cầu sẽ giảm.
  3. Dữ liệu này (sự thay đổi dòng điện) sẽ được truyền về ECU (bộ điều khiển động cơ). ECU sẽ sử dụng thông tin này để tính toán lượng nhiên liệu cần phun vào động cơ sao cho tỷ lệ pha trộn không khí và nhiên liệu luôn ở mức tối ưu.

Cảm Biến Lưu Lượng Khí Nạp Màng (Vane MAF Sensor)

Nguyên lý hoạt động:

• Cảm biến màng sử dụng một màng đàn hồi hoặc cánh quạt để đo lượng không khí đi qua. Màng hoặc cánh quạt này sẽ bị tác động bởi dòng không khí đi qua.
• Quá trình hoạt động:
  1. Khi không khí nạp vào động cơ đi qua cảm biến, nó sẽ làm thay đổi vị trí của màng hoặc cánh quạt. Màng sẽ bị đẩy ra ngoài bởi áp suất không khí.
  2. Màng này gắn liền với một biến trở hoặc cảm biến điện từ. Khi màng di chuyển, tín hiệu điện sẽ thay đổi.
  3. Dữ liệu này sẽ được gửi đến ECU, giúp ECU tính toán lượng nhiên liệu cần phun vào động cơ để duy trì tỷ lệ pha trộn tối ưu.

Cảm Biến Áp Suất Khí Nạp (MAP Sensor) – Một loại cảm biến liên quan

• Cảm biến áp suất khí nạp đo lường áp suất của không khí trong bộ lọc không khí hoặc trong ống dẫn khí nạp.
• Thông tin từ MAP kết hợp với dữ liệu từ cảm biến lưu lượng giúp ECU tính toán chính xác lượng nhiên liệu cần phun vào động cơ, nhất là khi động cơ hoạt động ở chế độ không ổn định như tăng tốc hoặc tải nặng.

Tín hiệu và Xử lý từ ECU:

• Tất cả các thông tin cảm biến (bao gồm cả MAF, MAP, và nhiệt độ khí nạp) sẽ được truyền tới ECU.
• ECU sử dụng dữ liệu từ các cảm biến để tính toán lượng nhiên liệu cần cung cấp cho buồng đốt, dựa trên các yếu tố như:
  • Lưu lượng không khí nạp (MAF).
  • Nhiệt độ khí nạp.
  • Áp suất khí nạp (MAP).
  • Tốc độ động cơ, tải động cơ và các yếu tố khác.
• Sau khi xử lý, ECU điều

Các Vấn Đề Thường Gặp Với Cảm Biến Lưu Lượng Khí Nạp

Cảm biến lưu lượng khí nạp (MAF sensor) đóng vai trò quan trọng trong việc điều khiển hiệu suất động cơ. Tuy nhiên, như bất kỳ bộ phận nào, cảm biến MAF có thể gặp phải một số vấn đề, dẫn đến hiệu suất động cơ giảm hoặc thậm chí gây hư hỏng. Dưới đây là các vấn đề thường gặp với cảm biến MAF và phương án sửa chữa:

1. Cảm biến bị bẩn (Dirty MAF Sensor)

• Nguyên nhân: Bụi, dầu, hoặc các tạp chất từ không khí có thể bám vào cảm biến, làm giảm độ chính xác khi đo lưu lượng không khí.
• Biểu hiện:
  • Động cơ khởi động khó, hoạt động không ổn định.
  • Tiêu thụ nhiên liệu tăng.
  • Động cơ mất công suất hoặc không tăng tốc mượt mà.
• Phương án sửa chữa:
  • Vệ sinh cảm biến: Sử dụng dung dịch vệ sinh chuyên dụng cho cảm biến MAF. Lưu ý không sử dụng các chất tẩy rửa mạnh hoặc vật liệu có thể làm hỏng dây nóng hoặc màng cảm biến.
  • Thực hiện thường xuyên: Vệ sinh cảm biến định kỳ, nhất là khi thấy hiệu suất động cơ giảm hoặc khi xe chạy trong môi trường bụi bẩn.

2. Cảm biến bị hư hỏng (Faulty MAF Sensor)

• Nguyên nhân: Cảm biến có thể bị hư hỏng do quá trình sử dụng lâu dài, sự ăn mòn của các linh kiện, hoặc bị va đập.
• Biểu hiện:
  • Động cơ không khởi động được.
  • Tăng tốc kém hoặc mất công suất động cơ.
  • Động cơ bị rung lắc, không ổn định khi hoạt động ở tốc độ thấp.
  • Đèn Check Engine sáng lên và xuất hiện mã lỗi liên quan đến MAF (thường là P0100, P0101, P0102, hoặc P0103).
• Phương án sửa chữa:
  • Kiểm tra và thay thế: Nếu cảm biến không hoạt động đúng cách sau khi vệ sinh, có thể phải thay thế cảm biến MAF mới.
  • Kiểm tra hệ thống dây dẫn và giắc cắm: Đảm bảo các kết nối điện giữa cảm biến và ECU không bị lỏng hoặc bị oxi hóa.

3. Cảm biến bị hỏng dây nóng (Hot Wire MAF Sensor)

• Nguyên nhân: Dây nóng của cảm biến có thể bị đứt, mòn hoặc bị oxi hóa do tiếp xúc lâu dài với các yếu tố môi trường như dầu nhớt, bụi, hoặc hơi nước.
• Biểu hiện:
  • Tăng mức tiêu thụ nhiên liệu.
  • Động cơ không hoạt động ổn định hoặc không tăng tốc được.
  • Xe có thể bị hụt hơi hoặc tăng tốc không mượt mà.
• Phương án sửa chữa:
  • Thay thế cảm biến: Nếu dây nóng bị hư hỏng, thay thế cảm biến MAF là cách duy nhất để khôi phục chức năng hoạt động bình thường.
  • Kiểm tra các bộ phận liên quan: Kiểm tra các bộ phận khác trong hệ thống nạp để tránh tình trạng bụi bẩn hoặc dầu nhớt gây hư hỏng cảm biến.

4. Cảm biến bị tiếp xúc với hơi nước (Water Contamination)

• Nguyên nhân: Tiếp xúc với nước hoặc độ ẩm cao có thể làm hỏng cảm biến MAF, đặc biệt là các cảm biến loại dây nóng.
• Biểu hiện:
  • Động cơ không khởi động được hoặc có hiện tượng “cắt” hoặc mất công suất.
  • Đèn Check Engine sáng.
  • Mã lỗi P0100 (lỗi cảm biến lưu lượng khí).
• Phương án sửa chữa:
  • Kiểm tra hệ thống lọc khí: Đảm bảo bộ lọc khí hoạt động tốt và không bị tắc nghẽn, giúp tránh nước hoặc độ ẩm lọt vào cảm biến.
  • Kiểm tra vị trí cảm biến: Đảm bảo cảm biến được lắp đặt đúng vị trí và không bị tiếp xúc trực tiếp với nước.

5. Cảm biến bị lỗi do điện áp không ổn định (Electrical Issues)

• Nguyên nhân: Các vấn đề về điện áp hoặc nguồn cấp điện cho cảm biến có thể khiến cảm biến hoạt động không ổn định hoặc không hoạt động.
• Biểu hiện:
  • Động cơ hoạt động không ổn định, có thể có tiếng kêu lạ hoặc rung lắc.
  • Đèn Check Engine sáng lên, có thể có mã lỗi liên quan đến MAF.
• Phương án sửa chữa:
  • Kiểm tra hệ thống điện: Kiểm tra tất cả các dây dẫn và kết nối điện từ cảm biến đến ECU để đảm bảo không có sự cố hoặc lỏng lẻo nào.
  • Kiểm tra bộ nạp điện: Đảm bảo bộ sạc và các bộ phận liên quan cung cấp nguồn điện ổn định cho cảm biến.

6. Cảm biến bị ảnh hưởng bởi các yếu tố bên ngoài (External Contamination)

• Nguyên nhân: Các yếu tố bên ngoài như dầu máy, xăng hoặc khí thải có thể ảnh hưởng đến cảm biến nếu không được xử lý đúng cách.
• Biểu hiện:
  • Động cơ có thể bị trễ khi tăng tốc hoặc không phản hồi đúng cách.
  • Tình trạng tăng tốc kém và tiếng động bất thường từ động cơ.
• Phương án sửa chữa:
  • Làm sạch các bộ phận xung quanh cảm biến: Kiểm tra và làm sạch các bộ phận như bộ lọc gió, hệ thống nạp, và ống dẫn để đảm bảo không có bụi bẩn hoặc dầu thừa gây ảnh hưởng đến cảm biến.
  • Sử dụng bộ lọc chất lượng cao: Thay bộ lọc không khí định kỳ để ngăn ngừa bụi bẩn và các tạp chất xâm nhập vào hệ thống nạp.

7. Lỗi liên quan đến mã lỗi (Error Code Issues)

• Nguyên nhân: Cảm biến có thể gặp sự cố do mã lỗi hoặc tín hiệu từ ECU không chính xác, dẫn đến các vấn đề về hiệu suất động cơ.
• Biểu hiện:
  • Động cơ không phản hồi đúng cách.
  • Đèn Check Engine sáng lên và xuất hiện mã lỗi liên quan đến MAF.
• Phương án sửa chữa:
  • Xóa mã lỗi: Sử dụng máy chẩn đoán OBD-II để xóa mã lỗi sau khi đã xác định và sửa chữa nguyên nhân.
  • Kiểm tra các tín hiệu từ cảm biến: Đảm bảo rằng tín hiệu từ cảm biến được truyền chính xác đến ECU và không bị nhiễu hoặc bị lỗi.

Phương Pháp Bảo Dưỡng Và Thay Thế Cảm Biến Lưu Lượng Khí Nạp

Bảo dưỡng và thay thế cảm biến lưu lượng khí nạp (MAF sensor) là một công việc quan trọng để duy trì hiệu suất động cơ và giảm thiểu các vấn đề liên quan đến tiêu thụ nhiên liệu và khí thải. Dưới đây là phương pháp bảo dưỡng và thay thế cảm biến lưu lượng khí nạp chi tiết, giúp kỹ thuật viên thực hiện công việc này một cách hiệu quả.

1. Kiểm Tra và Bảo Dưỡng Cảm Biến Lưu Lượng Khí Nạp

a. Kiểm Tra Đầu Tiên

• Xác định dấu hiệu sự cố: Trước khi tiến hành bảo dưỡng, kỹ thuật viên cần kiểm tra một số triệu chứng cho thấy cảm biến lưu lượng khí nạp có thể gặp vấn đề:
  • Động cơ khởi động khó hoặc hoạt động không ổn định.
  • Tăng tốc kém, mất công suất động cơ.
  • Tiêu thụ nhiên liệu cao bất thường.
  • Đèn Check Engine sáng lên và có mã lỗi liên quan đến MAF (P0100, P0101, P0102, P0103).
• Sử dụng thiết bị chẩn đoán: Sử dụng máy chẩn đoán OBD-II để đọc mã lỗi và xác định các vấn đề liên quan đến cảm biến MAF. Cảm biến MAF lỗi thường có mã lỗi cụ thể, chẳng hạn như P0100 (Lỗi cảm biến lưu lượng khí nạp).

b. Kiểm Tra Vị Trí và Kết Nối Cảm Biến

• Xác định vị trí cảm biến: Cảm biến MAF thường nằm trong ống dẫn khí, gần bộ lọc không khí. Cảm biến có thể được gắn trực tiếp vào ống dẫn hoặc vào bộ lọc không khí.
• Kiểm tra kết nối điện: Đảm bảo rằng giắc cắm của cảm biến không bị lỏng hoặc bị oxy hóa. Kết nối không chắc chắn có thể gây mất tín hiệu và làm cảm biến hoạt động không chính xác.

c. Vệ Sinh Cảm Biến MAF

• Ngắt kết nối điện: Trước khi thực hiện bất kỳ thao tác nào với cảm biến, ngắt kết nối nguồn điện để tránh hư hỏng cho cảm biến hoặc các bộ phận khác.
• Dùng dung dịch vệ sinh chuyên dụng: Dung dịch vệ sinh cảm biến MAF (có sẵn trên thị trường) được thiết kế để làm sạch bụi bẩn và dầu mà không làm hỏng các bộ phận nhạy cảm như dây nóng hoặc màng cảm biến.
  • Phun dung dịch: Phun dung dịch vệ sinh trực tiếp vào các phần cảm biến màng hoặc dây nóng. Hãy chắc chắn không phun quá mạnh để tránh làm hỏng cảm biến.
  • Để khô: Sau khi vệ sinh, để cảm biến khô hoàn toàn trước khi lắp lại vào vị trí cũ. Việc này giúp tránh gây mạch ngắn hoặc chập điện.
• Kiểm tra cảm biến sau khi vệ sinh: Sau khi vệ sinh, kết nối lại cảm biến và kiểm tra hoạt động của động cơ. Nếu động cơ hoạt động ổn định và các mã lỗi không còn xuất hiện, có thể cảm biến đã được làm sạch hiệu quả.

d. Kiểm Tra Lưu Lượng Không Khí

• Kiểm tra đường dẫn khí nạp: Đảm bảo không có tắc nghẽn trong hệ thống nạp khí (ống dẫn, bộ lọc không khí, van EGR, v.v.) có thể ảnh hưởng đến lưu lượng khí và làm sai lệch kết quả đo của cảm biến MAF.
• Kiểm tra cảm biến: Sử dụng đồng hồ đo điện áp hoặc máy chẩn đoán để kiểm tra xem cảm biến có truyền tải tín hiệu đúng về ECU hay không.

2. Thay Thế Cảm Biến Lưu Lượng Khí Nạp

Nếu sau khi kiểm tra và vệ sinh mà cảm biến vẫn không hoạt động bình thường, hoặc nếu cảm biến đã bị hư hỏng không thể sửa chữa, kỹ thuật viên sẽ cần thay thế cảm biến MAF. Dưới đây là quy trình chi tiết:

a. Ngắt Kết Nối Điện

• Ngắt nguồn điện: Đảm bảo rằng động cơ đã được tắt và kết nối điện từ ắc quy đã được tháo rời để tránh các sự cố điện tử hoặc sốc điện trong quá trình thay thế.

b. Xác Định Vị Trí Cảm Biến

• Tìm vị trí cảm biến MAF: Cảm biến MAF thường được đặt ở khu vực gần bộ lọc không khí, giữa bộ lọc và ống dẫn khí. Xác định chính xác vị trí của cảm biến trong hệ thống nạp khí.

c. Tháo Cảm Biến Cũ

• Tháo các ốc vít hoặc khóa cảm biến: Dùng dụng cụ phù hợp (thường là cờ lê hoặc tua vít) để tháo các ốc vít giữ cảm biến vào vị trí. Lưu ý bảo vệ các bộ phận nhựa hoặc các cảm biến khác khỏi bị hỏng khi tháo rời.
• Ngắt giắc cắm điện: Cẩn thận tháo giắc cắm điện khỏi cảm biến MAF, tránh làm hỏng giắc cắm hoặc dây dẫn.

d. Lắp Cảm Biến Mới

• Lắp cảm biến mới vào vị trí cũ: Đặt cảm biến MAF mới vào đúng vị trí đã tháo cảm biến cũ. Đảm bảo rằng cảm biến được lắp chặt và không bị lệch vị trí.
• Kết nối giắc cắm điện: Cắm lại giắc cắm điện vào cảm biến mới. Đảm bảo kết nối chắc chắn, không bị lỏng.

e. Kiểm Tra Hoạt Động Sau Thay Thế

• Khởi động động cơ: Sau khi thay cảm biến, khởi động động cơ và kiểm tra các chức năng như tăng tốc, công suất động cơ và tiêu thụ nhiên liệu. Đảm bảo động cơ hoạt động mượt mà và không gặp các hiện tượng trễ hoặc rung lắc.
• Kiểm tra mã lỗi: Sử dụng máy chẩn đoán OBD-II để kiểm tra lại mã lỗi. Đảm bảo rằng mã lỗi liên quan đến MAF đã được xóa và không xuất hiện lại.

f. Kiểm Tra Các Bộ Phận Liên Quan

• Kiểm tra đường dẫn khí: Đảm bảo rằng tất cả các đường ống dẫn khí, bộ lọc không khí và các bộ phận khác không bị rò rỉ. Rò rỉ khí có thể ảnh hưởng đến kết quả đo của cảm biến MAF và làm động cơ hoạt động không ổn định.
• Làm sạch bộ lọc không khí: Nếu bộ lọc không khí bị bẩn, nó có thể làm giảm lưu lượng khí và ảnh hưởng đến hiệu suất của cảm biến MAF. Vệ sinh hoặc thay bộ lọc không khí nếu cần thiết.

3. Lưu Ý Khi Bảo Dưỡng và Thay Thế Cảm Biến MAF

• Sử dụng cảm biến chính hãng: Khi thay thế cảm biến MAF, luôn sử dụng cảm biến chính hãng hoặc các phụ tùng có chất lượng tương đương để đảm bảo độ bền và độ chính xác của cảm biến.
• Bảo dưỡng định kỳ: Kiểm tra và vệ sinh cảm biến MAF định kỳ (có thể 1-2 lần mỗi năm tùy theo điều kiện sử dụng) để giữ cho động cơ luôn hoạt động hiệu quả.
• Tránh dùng các chất tẩy rửa mạnh: Các chất tẩy rửa có độ mài mòn cao có thể làm hỏng các bộ phận cảm biến, đặc biệt là loại cảm biến dây nóng. Chỉ sử dụng dung dịch vệ sinh chuyên dụng dành cho cảm biến MAF.

Bằng cách thực hiện đúng quy trình bảo dưỡng và thay thế cảm biến MAF, kỹ thuật viên sẽ giúp xe hoạt động hiệu quả hơn, tiết kiệm nhiên liệu và giảm thiểu các sự cố liên quan đến hệ thống động cơ.
