Cấu tạo, nguyên lý hoạt động cảm biến áp suất đường ống nạp

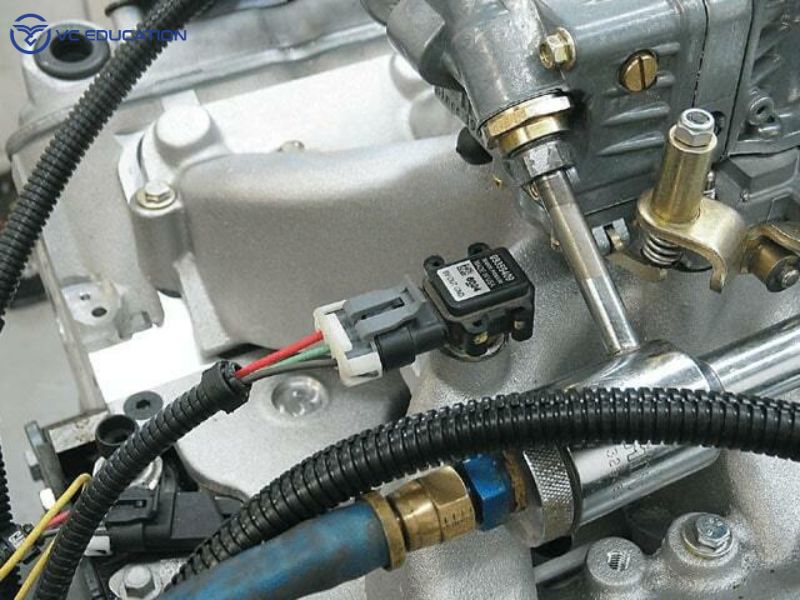

Cảm Biến Áp Suất Đường Ống Nạp Là Gì?

Cảm Biến áp Suất đường ống Nạp là một thiết bị điện tử nhỏ gọn, thường được gắn trên đường ống nạp của động cơ hoặc trực tiếp trên cổ hút. Nhiệm vụ chính của nó là đo lường áp suất tuyệt đối (áp suất so với chân không hoàn toàn) bên trong đường ống nạp. Áp suất này thay đổi tùy thuộc vào tải trọng động cơ, vòng tua máy và vị trí bướm ga. Dữ liệu áp suất được chuyển đổi thành tín hiệu điện áp và gửi về ECU.

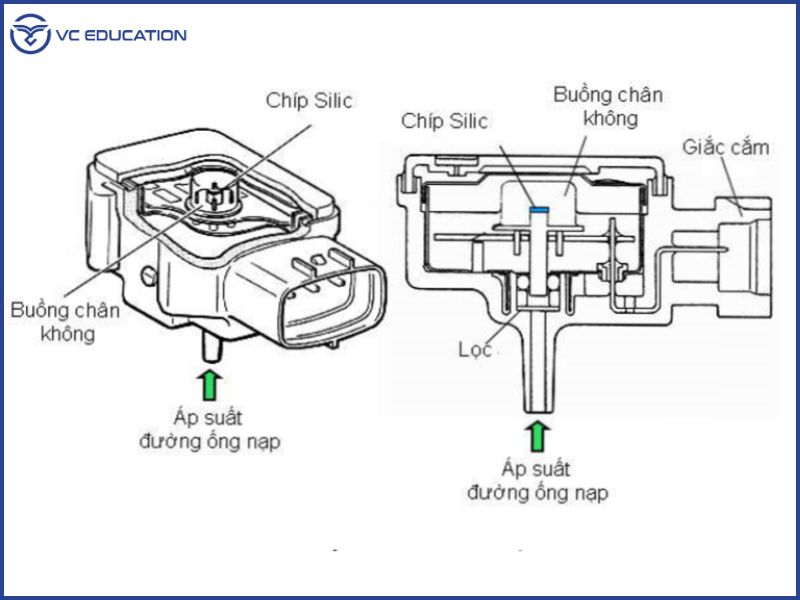

Cấu Tạo và Nguyên Lý Hoạt Động Của Cảm Biến MAP

Cảm biến MAP thường có cấu tạo gồm một bộ phận cảm biến áp suất (thường là màng áp điện hoặc điện trở thay đổi theo áp suất) và một mạch điện tử xử lý tín hiệu.
Nguyên lý hoạt động như sau:

• Đo lường áp suất: Khi động cơ hoạt động, áp suất trong đường ống nạp thay đổi. Sự thay đổi áp suất này tác động lên màng cảm biến bên trong cảm biến MAP.
• Chuyển đổi tín hiệu: Màng cảm biến biến dạng, làm thay đổi điện trở hoặc tạo ra điện áp tương ứng. Mạch điện tử tích hợp sẽ chuyển đổi sự thay đổi này thành tín hiệu điện áp tuyến tính (ví dụ: từ 0.5V đến 4.5V).
• Gửi tín hiệu về ECU: Tín hiệu điện áp này được gửi đến ECU. Dựa vào điện áp nhận được, ECU sẽ xác định áp suất hiện tại trong đường ống nạp.

Ví dụ, khi bướm ga mở lớn, áp suất trong đường ống nạp gần bằng áp suất khí quyển, tín hiệu điện áp từ cảm biến MAP sẽ cao. Ngược lại, khi bướm ga đóng, áp suất trong đường ống nạp giảm (chân không cao), tín hiệu điện áp sẽ thấp.

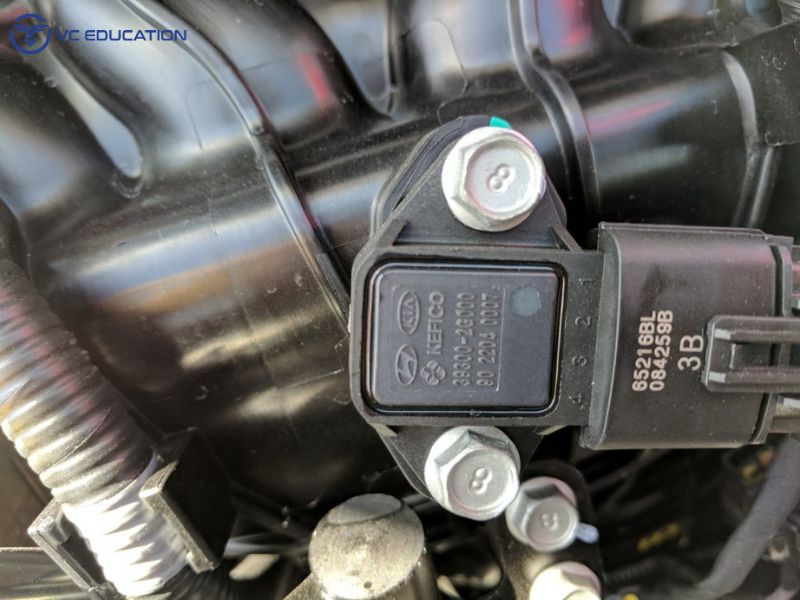

Vai Trò Quan Trọng Của Cảm Biến Áp Suất Đường Ống Nạp Trong Hệ Thống Động Cơ

Cảm biến MAP đóng vai trò then chốt trong việc tối ưu hóa quá trình đốt cháy nhiên liệu:

• Điều chỉnh lượng nhiên liệu phun: Dựa vào tín hiệu áp suất nạp, ECU sẽ tính toán mật độ không khí và từ đó xác định lượng nhiên liệu cần phun vào xy-lanh để đạt tỷ lệ hòa khí lý tưởng. Nếu lượng không khí ít mà nhiên liệu phun nhiều, sẽ gây ra hiện tượng giàu nhiên liệu, hao xăng và ô nhiễm.
• Điều khiển thời điểm đánh lửa: Áp suất nạp cũng ảnh hưởng đến thời điểm đánh lửa tối ưu. Cảm biến MAP giúp ECU điều chỉnh thời điểm đánh lửa phù hợp với từng điều kiện tải trọng, đảm bảo động cơ hoạt động mượt mà và mạnh mẽ nhất.
• Kiểm soát khí thải: Bằng cách điều chỉnh chính xác tỷ lệ hòa khí, cảm biến MAP góp phần giảm lượng khí thải độc hại ra môi trường, giúp xe đạt tiêu chuẩn khí thải.
• Ảnh hưởng đến hộp số tự động: Dữ liệu từ cảm biến MAP cũng có thể được sử dụng bởi hệ thống điều khiển hộp số tự động để tối ưu hóa quá trình chuyển số, mang lại trải nghiệm lái mượt mà hơn.
• Một trong những ví dụ rõ rệt nhất về sự ảnh hưởng của cảm biến MAP là khi nó phối hợp cùng với kim phun xăng để điều chỉnh lượng nhiên liệu, đảm bảo quá trình đốt cháy hiệu quả.

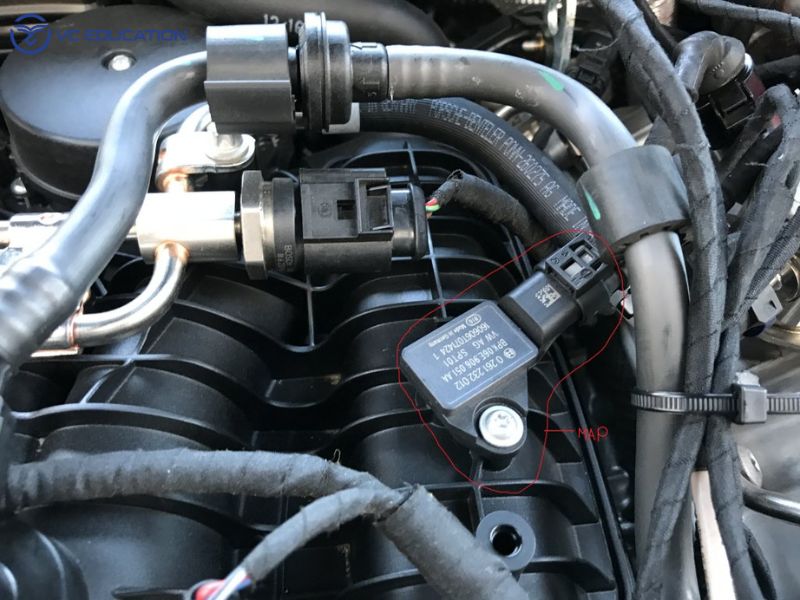

Dấu Hiệu Nhận Biết Cảm Biến Áp Suất Đường Ống Nạp Bị Hỏng

Khi cảm biến MAP gặp sự cố, động cơ xe của bạn sẽ xuất hiện nhiều triệu chứng bất thường, ảnh hưởng đến hiệu suất và trải nghiệm lái:

• Đèn báo lỗi động cơ (Check Engine Light) sáng: Đây là dấu hiệu phổ biến nhất. ECU sẽ phát hiện tín hiệu cảm biến không hợp lệ và bật đèn báo lỗi, đồng thời lưu mã lỗi liên quan đến cảm biến MAP.
• Giảm công suất động cơ, tăng tốc kém: Do ECU không nhận được thông tin chính xác về lượng không khí nạp, việc điều chỉnh nhiên liệu và đánh lửa bị sai lệch, dẫn đến động cơ yếu đi, xe ì ạch khi tăng tốc.
• Tăng tiêu thụ nhiên liệu: ECU có thể phun quá nhiều hoặc quá ít nhiên liệu. Trong trường hợp cảm biến báo sai áp suất thấp (chân không cao giả), ECU sẽ nghĩ không khí ít và phun ít nhiên liệu, gây tốn xăng. Ngược lại, nếu báo sai áp suất cao, ECU sẽ phun nhiều nhiên liệu gây hao xăng.
• Khí thải đen: Nếu cảm biến MAP bị hỏng khiến động cơ phun quá nhiều nhiên liệu so với lượng khí nạp, quá trình đốt cháy không hoàn toàn sẽ tạo ra khói đen từ ống xả.
• Động cơ rung giật, không ổn định ở chế độ không tải: Tín hiệu sai lệch khiến ECU không thể duy trì vòng tua không tải chuẩn xác.
• Khó khởi động hoặc chết máy đột ngột: Đặc biệt là khi động cơ còn lạnh, việc cung cấp nhiên liệu không chính xác có thể gây khó khăn khi khởi động hoặc làm xe chết máy giữa chừng.
• Xe có hiện tượng “hụt ga”: Khi bạn nhấn ga, xe không phản ứng ngay lập tức hoặc bị giật cục.

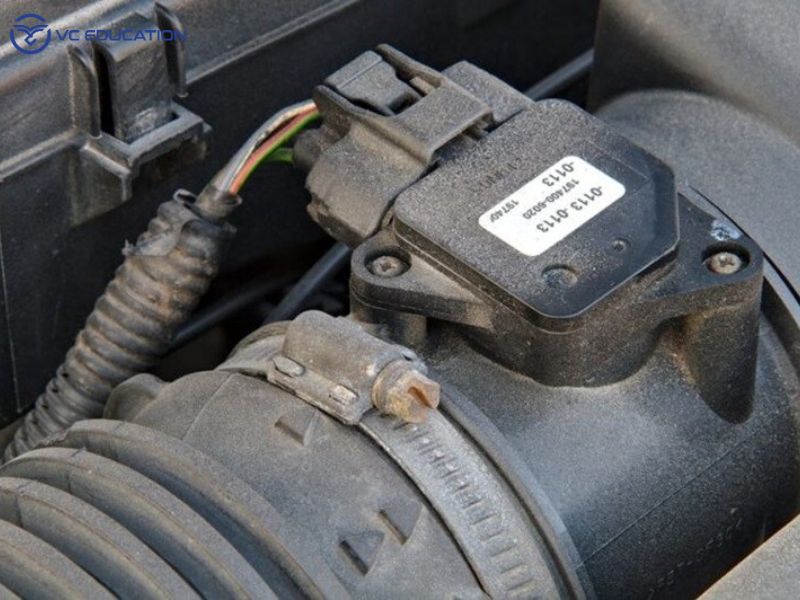

Nguyên Nhân Phổ Biến Gây Hư Hỏng Cảm Biến MAP

Cảm biến MAP hoạt động trong môi trường khắc nghiệt của khoang động cơ, do đó không tránh khỏi những hư hỏng theo thời gian:

• Lão hóa tự nhiên: Sau một thời gian dài sử dụng, các linh kiện điện tử bên trong cảm biến có thể bị lão hóa, giảm độ chính xác hoặc ngừng hoạt động.
• Tiếp xúc kém hoặc hỏng dây điện: Dây dẫn bị đứt, ăn mòn hoặc giắc cắm bị lỏng, bẩn có thể làm gián đoạn tín hiệu đến ECU.
• Nhiễm bẩn: Cặn dầu, bụi bẩn, hơi ẩm từ đường ống nạp có thể tích tụ trên bề mặt cảm biến, làm sai lệch kết quả đo.
• Hỏng hóc do va đập, nhiệt độ cao: Mặc dù được thiết kế bền bỉ, nhưng các va đập mạnh hoặc tiếp xúc liên tục với nhiệt độ quá cao cũng có thể làm hỏng cảm biến.
• Lỗi từ nhà sản xuất: Mặc dù hiếm, nhưng vẫn có trường hợp cảm biến bị lỗi ngay từ khi xuất xưởng.

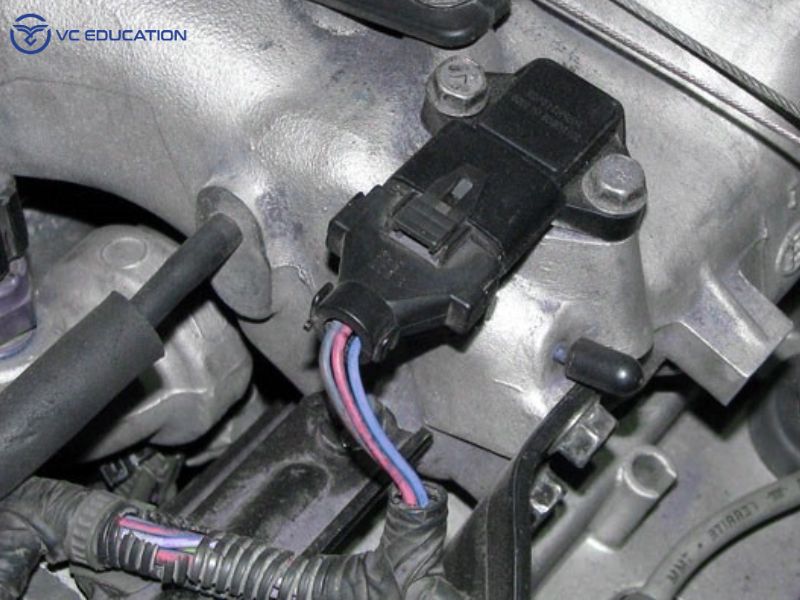

Cách Kiểm Tra Và Chẩn Đoán Lỗi Cảm Biến Áp Suất Đường Ống Nạp

Kiểm tra cảm biến MAP đòi hỏi sự tỉ mỉ và kiến thức kỹ thuật. Dưới đây là các bước cơ bản:

Kiểm tra bằng mắt thường:

• Kiểm tra xem cảm biến có bị nứt vỡ, bám bẩn nhiều không.
• Kiểm tra tình trạng dây điện và giắc cắm, đảm bảo không bị đứt, hở mạch hay ăn mòn.
• Đảm bảo ống chân không nối với cảm biến (nếu có) không bị rách, gấp khúc hay tuột.

Đọc mã lỗi bằng thiết bị chẩn đoán (Scan Tool):

• Kết nối thiết bị chẩn đoán với cổng OBD-II của xe.
• Đọc các mã lỗi (DTCs) liên quan đến cảm biến MAP (ví dụ: P0105, P0106, P0107, P0108).
• Kiểm tra dữ liệu trực tiếp (Live Data) của cảm biến MAP. Ở chế độ không tải, điện áp cảm biến MAP thường nằm trong khoảng 0.5V – 1.5V. Khi bạn đạp mạnh chân ga, điện áp sẽ tăng lên gần 4.5V. Nếu giá trị không thay đổi hoặc nằm ngoài khoảng cho phép, cảm biến có thể bị lỗi.

Kiểm tra nguồn cấp và tín hiệu bằng đồng hồ vạn năng (Multimeter):

• Kiểm tra nguồn cấp (Reference Voltage): Cảm biến MAP thường được cấp nguồn 5V. Sử dụng đồng hồ vạn năng để đo điện áp giữa chân nguồn và chân mass của giắc cắm cảm biến. Nếu không có 5V, vấn đề nằm ở hệ thống dây dẫn hoặc ECU.
• Kiểm tra tín hiệu đầu ra (Signal Voltage): Cắm lại giắc cảm biến, bật chìa khóa (không nổ máy). Đo điện áp giữa chân tín hiệu và chân mass. Điện áp này sẽ thay đổi khi có sự thay đổi áp suất trong ống nạp (ví dụ: dùng bơm chân không để tạo áp suất âm).

Kiểm tra bằng bơm chân không (Vacuum Pump):

• Ngắt kết nối cảm biến MAP khỏi đường ống nạp.
• Nối bơm chân không vào cổng cảm biến.
• Kết nối đồng hồ vạn năng để đo tín hiệu đầu ra của cảm biến.
• Khi bạn tạo chân không bằng bơm, điện áp đầu ra của cảm biến phải thay đổi một cách tuyến tính và mượt mà. Nếu điện áp không đổi hoặc nhảy bất thường, cảm biến đã hỏng.

Bảo Dưỡng và Phòng Ngừa Để Tăng Tuổi Thọ Cảm Biến MAP

Để Cảm Biến áp Suất đường ống Nạp hoạt động hiệu quả và bền bỉ, việc bảo dưỡng định kỳ là rất cần thiết:

• Kiểm tra ống chân không: Đảm bảo các ống chân không nối với cảm biến không bị rách, lỏng hoặc tắc nghẽn.
• Vệ sinh định kỳ: Thỉnh thoảng, bạn có thể tháo cảm biến và vệ sinh nhẹ nhàng bằng dung dịch chuyên dụng hoặc khí nén để loại bỏ cặn bẩn. Tuyệt đối không dùng vật sắc nhọn để cạo.
• Kiểm tra hệ thống nạp: Đảm bảo hệ thống nạp không bị rò rỉ khí, vì điều này có thể ảnh hưởng đến áp suất trong đường ống và làm cảm biến đọc sai.
• Bảo dưỡng động cơ tổng thể: Việc bảo dưỡng động cơ định kỳ, thay lọc gió đúng hạn, đảm bảo buồng đốt sạch sẽ sẽ giúp giảm tải cho cảm biến MAP và các bộ phận khác.
  Một trong những phương pháp gián tiếp để đảm bảo hiệu suất xe là việc lựa chọn và bảo trì cánh gió ô tô phù hợp, giúp cải thiện khí động học và ổn định xe.

Câu Hỏi Thường Gặp Về Cảm Biến Áp Suất Đường Ống Nạp

Cảm biến áp suất đường ống nạp có tác dụng gì?
Cảm biến này đo áp suất không khí trong đường ống nạp, gửi tín hiệu về ECU để điều chỉnh lượng nhiên liệu phun và thời điểm đánh lửa, tối ưu hóa hiệu suất động cơ, tiết kiệm nhiên liệu và giảm khí thải.

Làm thế nào để biết cảm biến MAP bị hỏng?
Các dấu hiệu phổ biến bao gồm đèn Check Engine sáng, xe yếu, hao xăng, khó khởi động, hoặc động cơ rung giật ở chế độ không tải.

Có thể tự sửa cảm biến áp suất đường ống nạp không?
Việc sửa chữa cảm biến MAP thường không khả thi. Hầu hết các trường hợp hỏng hóc đều cần thay thế. Tuy nhiên, bạn có thể tự kiểm tra dây dẫn, giắc cắm hoặc vệ sinh cảm biến nếu có kiến thức cơ bản.

Chi phí thay thế cảm biến áp suất đường ống nạp là bao nhiêu?
Chi phí thay thế cảm biến MAP dao động tùy thuộc vào dòng xe, hãng sản xuất và loại cảm biến (chính hãng hay OEM). Giá có thể từ vài trăm nghìn đến vài triệu đồng, chưa bao gồm công thợ.
