Bót lái trợ lực là gì? Cấu tạo, nguyên lý, các loại phổ biến

Bót lái trợ lực là gì? Đây là bộ phận quan trọng trong hệ thống lái ô tô, giúp người lái đánh lái nhẹ nhàng và chính xác hơn. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các loại bót lái phổ biến sẽ giúp bạn bảo dưỡng xe đúng cách, đảm bảo an toàn và cảm giác lái ổn định.

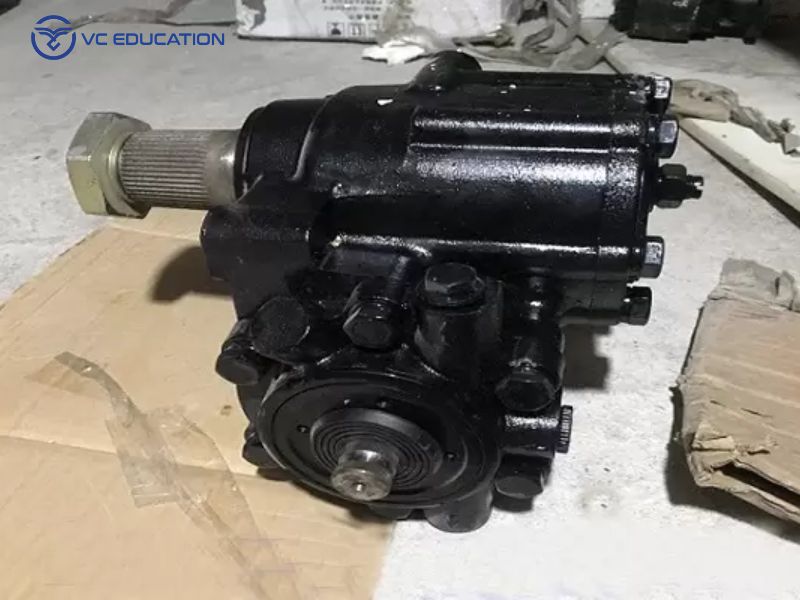

Bót Lái Trợ Lực Là Gì? Định Nghĩa và Vai Trò Quan Trọng

Khái niệm cơ bản về bót lái trợ lực

“Bót Lái Trợ Lực” thực chất là một cách gọi phổ biến, thân thuộc trong ngành ô tô tại Việt Nam để chỉ bộ phận chính trong hệ thống lái trợ lực. Bộ phận này có thể là bơm trợ lực và van điều khiển trong hệ thống thủy lực, hoặc là mô tơ điện và bộ điều khiển trong hệ thống trợ lực điện. Vai trò cốt lõi của nó là sử dụng một nguồn lực phụ trợ (thủy lực hoặc điện) để hỗ trợ người lái trong việc xoay vô lăng, giúp giảm đáng kể lực cần thiết để điều khiển các bánh xe.

Tại sao bót lái trợ lực lại quan trọng?

Tưởng tượng việc điều khiển một chiếc xe nặng hàng tấn mà không có bất kỳ sự hỗ trợ nào từ hệ thống lái. Chắc chắn đó sẽ là một trải nghiệm vô cùng khó khăn và tốn sức, đặc biệt khi đánh lái ở tốc độ thấp hoặc khi đỗ xe. Bót Lái Trợ Lực ra đời đã giải quyết triệt để vấn đề này, mang lại nhiều lợi ích vượt trội:

• Tăng tính tiện nghi và thoải mái: Người lái không còn phải vật lộn với vô lăng nặng nề, đặc biệt hữu ích trong giao thông đô thị đông đúc.
• Cải thiện an toàn: Việc đánh lái dễ dàng và chính xác hơn giúp người lái phản ứng nhanh nhạy với các tình huống bất ngờ trên đường.
• Kiểm soát tốt hơn ở tốc độ thấp: Thuận tiện cho việc lùi xe, đỗ xe vào những không gian chật hẹp.
• Giảm mệt mỏi cho tài xế: Đặc biệt quan trọng đối với các tài xế đường dài hoặc người phải lái xe thường xuyên.

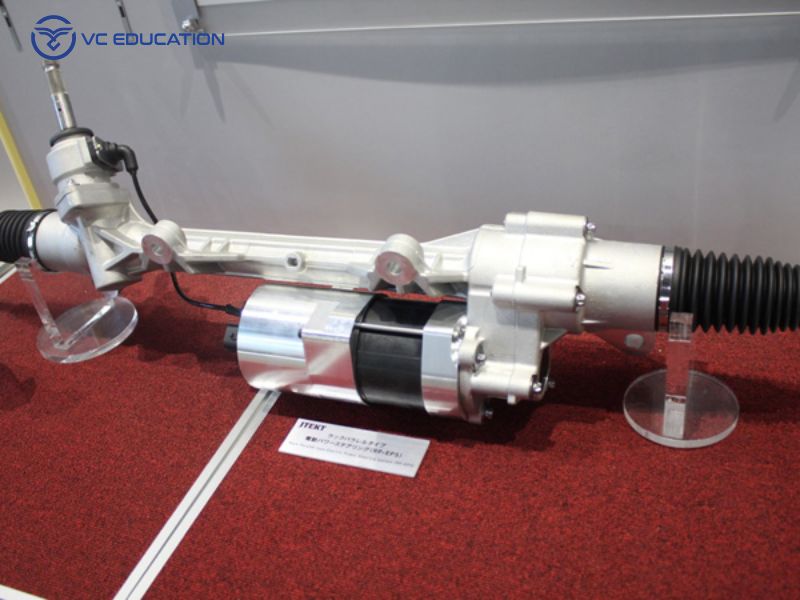

Các Loại Bót Lái Trợ Lực Phổ Biến Hiện Nay

Hiện nay, trên thị trường ô tô chủ yếu có hai loại hệ thống bót lái trợ lực chính: trợ lực thủy lực và trợ lực điện. Mỗi loại có ưu và nhược điểm riêng, phù hợp với từng dòng xe và nhu cầu sử dụng.

Bót lái trợ lực thủy lực (HPS – Hydraulic Power Steering)

Đây là loại trợ lực lái truyền thống và phổ biến nhất trong nhiều thập kỷ qua. Hệ thống này sử dụng áp suất dầu thủy lực được tạo ra bởi một bơm trợ lực (thường được dẫn động bởi động cơ xe) để hỗ trợ quá trình đánh lái.

• Ưu điểm: Cảm giác lái chân thực, phản hồi tốt từ mặt đường, độ bền cao.
• Nhược điểm: Tiêu hao năng lượng của động cơ (do bơm hoạt động liên tục), cần bảo dưỡng dầu trợ lực, hệ thống phức tạp với nhiều ống dẫn và phớt dễ rò rỉ.

Bót lái trợ lực điện (EPS – Electric Power Steering)

Là công nghệ ngày càng được ưa chuộng trên các dòng xe hiện đại. Thay vì sử dụng dầu thủy lực, EPS dùng mô tơ điện để tạo ra lực hỗ trợ. Mô tơ này chỉ hoạt động khi người lái tác động vào vô lăng, hoặc khi xe di chuyển ở tốc độ thấp.

• Ưu điểm: Tiết kiệm nhiên liệu (do không tiêu hao năng lượng động cơ liên tục), không cần bảo dưỡng dầu, thiết kế gọn gàng, có thể tích hợp nhiều tính năng thông minh như tự động lùi chuồng, giữ làn đường.
• Nhược điểm: Cảm giác lái đôi khi kém “chân thực” hơn HPS ở tốc độ cao, chi phí sửa chữa ban đầu có thể cao hơn khi có sự cố.

So sánh HPS và EPS: Ưu và nhược điểm

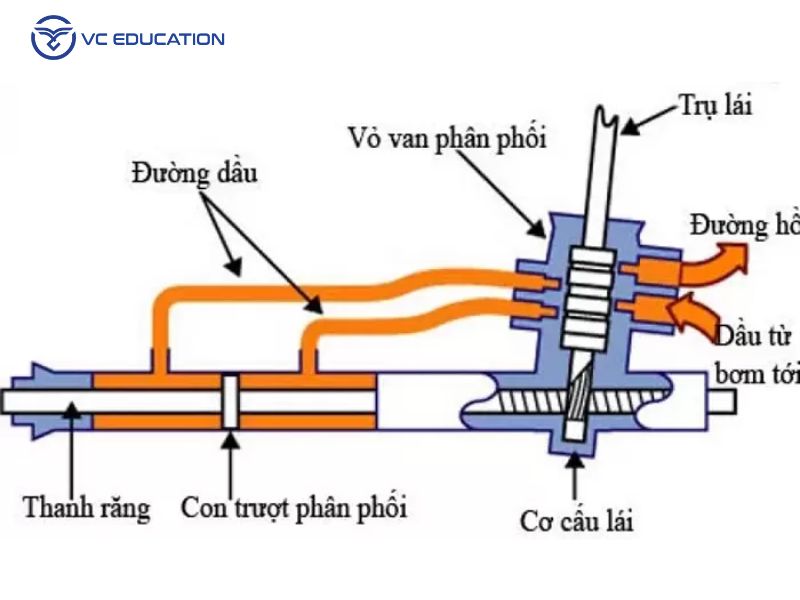

Cấu Tạo và Nguyên Lý Hoạt Động của Bót Lái Trợ Lực

Để thực sự trở thành một chuyên gia ô tô, việc nắm vững cấu tạo và nguyên lý hoạt động của từng hệ thống là điều cốt lõi. Bót lái trợ lực, dù là thủy lực hay điện, đều có những nguyên lý cơ bản mà học viên tại VCE được đào tạo chuyên sâu.

Cấu tạo cơ bản của hệ thống trợ lực thủy lực

Hệ thống trợ lực thủy lực (HPS) bao gồm các thành phần chính sau:

• Bơm trợ lực: Tạo áp suất dầu thủy lực. Bơm này thường được dẫn động bằng dây đai từ động cơ.
• Van phân phối: Được đặt trong thước lái (hộp số lái), van này điều khiển dòng dầu đến các khoang piston trợ lực dựa trên hướng và lực quay của vô lăng.
• Piston trợ lực: Đặt bên trong thước lái, piston này di chuyển nhờ áp suất dầu, tạo ra lực hỗ trợ bánh răng lái.
• Bình chứa dầu trợ lực: Chứa dầu và giúp tản nhiệt.
• Ống dẫn dầu: Kết nối các bộ phận trong hệ thống.

Nguyên lý hoạt động của trợ lực thủy lực

Khi người lái xoay vô lăng, trục lái sẽ tác động lên van phân phối trong thước lái. Van này sẽ mở đường cho dầu thủy lực có áp suất cao từ bơm đi vào một bên của piston trợ lực. Áp suất dầu tác động lên piston, tạo ra một lực đẩy hỗ trợ người lái xoay bánh răng lái, từ đó giúp bánh xe chuyển hướng nhẹ nhàng hơn. Khi người lái ngừng xoay vô lăng hoặc giữ một góc lái nhất định, van phân phối sẽ đóng lại hoặc cân bằng áp suất, giữ cho bánh xe ở vị trí đó.

Cấu tạo cơ bản của hệ thống trợ lực điện

Hệ thống trợ lực điện (EPS) có cấu tạo tinh giản hơn HPS, bao gồm:

• Mô tơ điện: Tạo ra lực hỗ trợ. Mô tơ này có thể được đặt trên cột lái, trục bánh răng lái, hoặc trực tiếp trên thước lái.
• Bộ điều khiển điện tử (ECU): Nhận tín hiệu từ các cảm biến (cảm biến góc lái, cảm biến tốc độ xe) và điều khiển hoạt động của mô tơ điện.
• Cảm biến góc lái (Torque Sensor): Phát hiện lực mà người lái tác động lên vô lăng.
• Cảm biến tốc độ xe: Cung cấp thông tin về tốc độ di chuyển của xe để ECU điều chỉnh mức độ trợ lực.

Nguyên lý hoạt động của trợ lực điện

Khi người lái xoay vô lăng, cảm biến góc lái sẽ phát hiện lực tác động và gửi tín hiệu đến Bộ điều khiển điện tử (ECU). Cùng lúc đó, cảm biến tốc độ xe cũng gửi thông tin về tốc độ hiện tại. Dựa trên các tín hiệu này, ECU sẽ tính toán mức độ trợ lực cần thiết và gửi lệnh điều khiển đến mô tơ điện. Mô tơ điện sẽ tạo ra lực hỗ trợ trực tiếp lên trục lái hoặc bánh răng lái, giúp người lái dễ dàng điều khiển vô lăng.

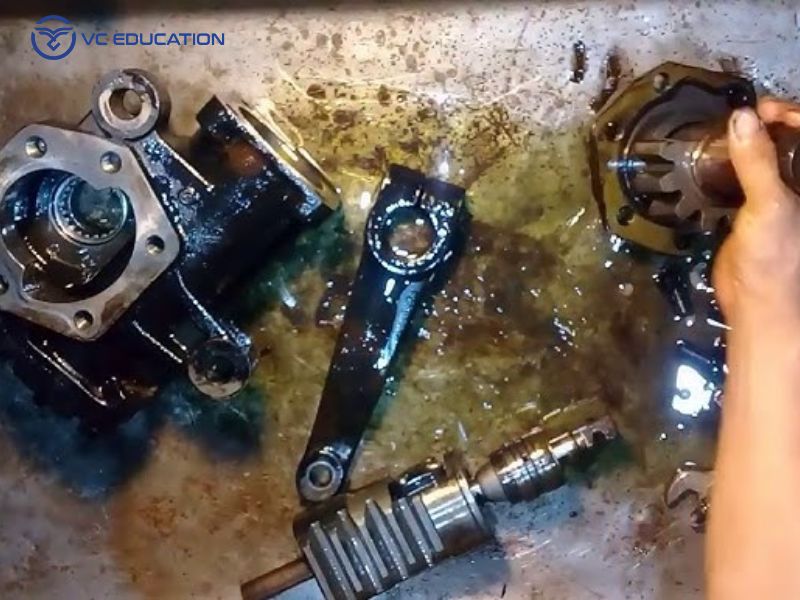

Dấu Hiệu Nhận Biết Bót Lái Trợ Lực Hư Hỏng và Cách Khắc Phục

Một trong những kỹ năng quan trọng nhất của một kỹ thuật viên ô tô là khả năng chẩn đoán lỗi. Đối với bót lái trợ lực, việc nhận biết sớm các dấu hiệu hư hỏng sẽ giúp tránh được những rủi ro và chi phí sửa chữa lớn hơn.

Các dấu hiệu phổ biến

• Vô lăng nặng bất thường: Đây là dấu hiệu rõ ràng nhất. Xe có thể đột nhiên khó đánh lái hơn, đặc biệt ở tốc độ thấp.
• Tiếng ồn lạ khi đánh lái: Tiếng rít, tiếng rên rỉ, hoặc tiếng lách cách khi xoay vô lăng có thể cho thấy có vấn đề với bơm trợ lực, dây đai, hoặc các bộ phận bên trong thước lái.
• Rò rỉ dầu trợ lực: Với hệ thống HPS, việc phát hiện vệt dầu dưới gầm xe hoặc mức dầu trong bình chứa giảm đột ngột là dấu hiệu của rò rỉ.
• Vô lăng bị rơ, lỏng lẻo: Vô lăng có khoảng trống lớn khi xoay mà bánh xe chưa phản ứng, hoặc cảm giác lái không chắc chắn.
• Đèn báo lỗi trợ lực sáng trên bảng đồng hồ: Đối với hệ thống EPS, đây là tín hiệu trực tiếp từ ECU báo hiệu có lỗi.

Nguyên nhân gây hư hỏng

Nguyên nhân gây hư hỏng bót lái trợ lực rất đa dạng, từ việc hao mòn tự nhiên đến những yếu tố bên ngoài:

Hệ thống thủy lực:

• Dầu trợ lực bẩn hoặc hết: Gây mài mòn bơm và các bộ phận.
• Bơm trợ lực yếu hoặc hỏng: Không tạo đủ áp suất.
• Ống dẫn hoặc phớt bị rò rỉ: Gây mất áp suất dầu.
• Dây đai bơm trợ lực bị lỏng hoặc đứt.

Hệ thống điện:

• Mô tơ trợ lực bị lỗi.
• Cảm biến góc lái hoặc cảm biến tốc độ bị hỏng.
• Bộ điều khiển điện tử (ECU) gặp trục trặc.
• Dây điện hoặc giắc cắm bị hở, đứt.

Lời khuyên từ chuyên gia Trung tâm VCE: Chẩn đoán và xử lý ban đầu

Khi phát hiện các dấu hiệu trên, Trung tâm VCE khuyến nghị bạn nên đưa xe đến các garage uy tín hoặc tự kiểm tra ban đầu nếu có kiến thức.

• Kiểm tra mức dầu trợ lực: Đối với xe dùng HPS, đây là bước đơn giản nhất. Đổ thêm dầu nếu cần và theo dõi.
• Lắng nghe kỹ tiếng ồn: Cố gắng xác định vị trí phát ra tiếng ồn để khoanh vùng nguyên nhân.
• Kiểm tra dây đai: Đảm bảo dây đai bơm trợ lực căng đúng mức và không bị nứt vỡ.
• Kiểm tra đèn báo lỗi: Nếu đèn trợ lực sáng, có thể cần đến thiết bị chẩn đoán chuyên dụng để đọc mã lỗi từ ECU.

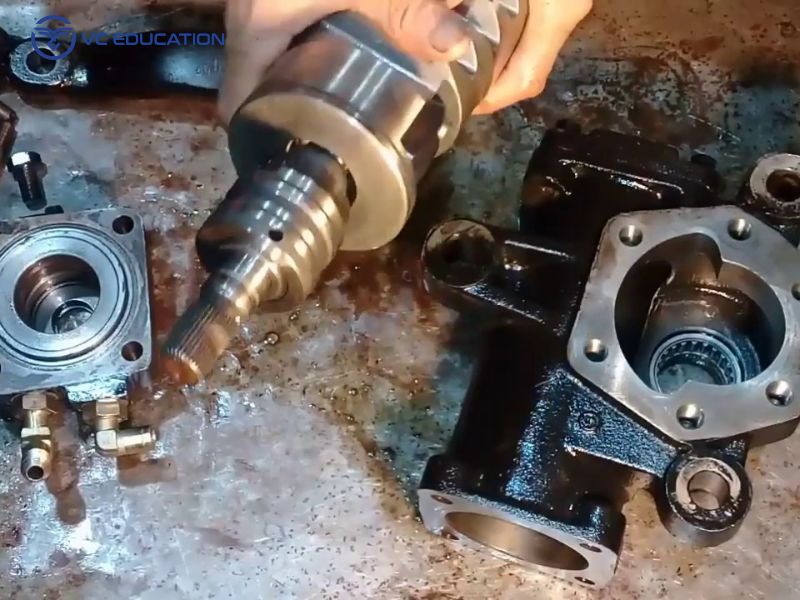

Bảo Dưỡng Bót Lái Trợ Lực Đúng Cách Để Tăng Tuổi Thọ Xe

Bảo dưỡng định kỳ là yếu tố then chốt để đảm bảo hệ thống bót lái trợ lực hoạt động bền bỉ và hiệu quả.

Kiểm tra dầu trợ lực (với HPS)

• Kiểm tra mức dầu: Định kỳ kiểm tra mức dầu trợ lực trong bình chứa. Đảm bảo nó nằm giữa vạch min và max.
• Kiểm tra chất lượng dầu: Dầu trợ lực nên có màu trong suốt, không lẫn cặn bẩn hay có mùi khét. Nếu dầu bị đục hoặc có mùi lạ, hãy thay thế ngay.
• Thay dầu định kỳ: Tham khảo sách hướng dẫn sử dụng xe hoặc lời khuyên từ nhà sản xuất để biết chu kỳ thay dầu phù hợp.

Lắng nghe âm thanh lạ

Hãy chú ý đến bất kỳ tiếng ồn bất thường nào từ hệ thống lái khi bạn xoay vô lăng. Tiếng rít hoặc tiếng kêu cót két có thể là dấu hiệu của dây đai lỏng, bơm trợ lực hoạt động kém hiệu quả, hoặc cần bổ sung dầu.

Kiểm tra các mối nối và ống dẫn

Đối với hệ thống HPS, thường xuyên kiểm tra các ống dẫn và mối nối xem có bị rò rỉ dầu hay không. Các vết nứt, phồng rộp trên ống cũng cần được chú ý.

Tầm quan trọng của việc bảo dưỡng định kỳ

Bảo dưỡng định kỳ không chỉ giúp phát hiện sớm các vấn đề mà còn kéo dài tuổi thọ của bót lái trợ lực và các bộ phận liên quan. Điều này giúp bạn tiết kiệm chi phí sửa chữa lớn trong tương lai và luôn an tâm trên mọi nẻo đường. Trung tâm VCE luôn nhấn mạnh tầm quan trọng của việc bảo dưỡng phòng ngừa trong các khóa học của mình.

Câu Hỏi Thường Gặp Về Bót Lái Trợ Lực

Vô lăng bị nặng có phải do bót lái trợ lực hỏng không?
Có thể. Vô lăng nặng bất thường là một trong những dấu hiệu chính của sự cố bót lái trợ lực, nhưng cũng có thể do lốp non hơi hoặc hệ thống lái cơ khí có vấn đề.

Làm sao để biết xe tôi dùng trợ lực thủy lực hay điện?
Cách đơn giản nhất là kiểm tra dưới nắp capo. Nếu có bình chứa dầu trợ lực và bơm trợ lực dẫn động bằng dây đai, đó là hệ thống thủy lực. Xe đời mới hơn thường dùng trợ lực điện và không có các bộ phận này.

Bót lái trợ lực điện có bền hơn thủy lực không?
EPS thường có tuổi thọ cao hơn và ít cần bảo dưỡng hơn HPS vì không có dầu và các bộ phận cơ khí chịu áp suất. Tuy nhiên, nếu hỏng, chi phí sửa chữa EPS có thể cao hơn.

Dầu trợ lực lái bao lâu thì phải thay?
Tùy thuộc vào nhà sản xuất và điều kiện sử dụng, nhưng thông thường dầu trợ lực nên được kiểm tra định kỳ và thay thế sau mỗi 40.000 – 80.000 km hoặc theo khuyến nghị trong sách hướng dẫn của xe.

Bót lái trợ lực là một phần không thể thiếu của mọi chiếc xe hiện đại, mang lại sự tiện nghi và an toàn vượt trội. Dù là hệ thống thủy lực truyền thống hay trợ lực điện tiên tiến, việc hiểu rõ về cấu tạo, nguyên lý hoạt động và các dấu hiệu hư hỏng là vô cùng quan trọng đối với cả người sử dụng và các kỹ thuật viên ô tô. Hãy liên hệ qua 090 119 26 99 hoặc truy cập Trung tâm VCE để khám phá các khóa học phù hợp với đam mê của bạn và bắt đầu hành.
