Bộ ly hợp là gì? Cấu tạo, nguyên lý và dấu hiệu hỏng hóc

Bộ ly hợp là gì và vì sao nó đóng vai trò quan trọng trong hệ thống truyền động ô tô? Bài viết này giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động cũng như dấu hiệu nhận biết khi bộ ly hợp bị hỏng để kịp thời khắc phục.

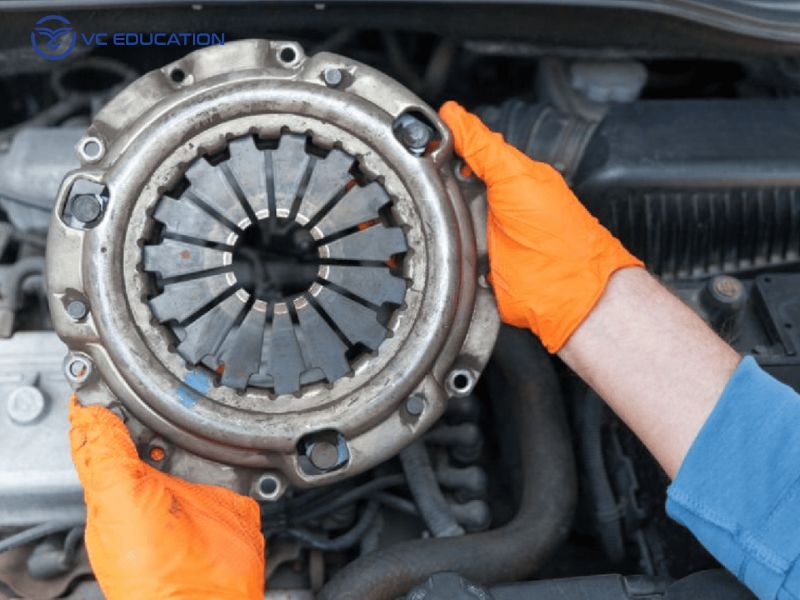

Bộ Ly Hợp Là Gì Và Vai Trò Quan Trọng Của Nó?

Bộ ly hợp là một cơ cấu cơ khí có nhiệm vụ nối hoặc tách trục khuỷu của động cơ với trục sơ cấp của hộp số. Mục đích chính của nó là cho phép động cơ hoạt động liên tục trong khi xe có thể dừng lại hoặc thay đổi tốc độ, cũng như giúp việc sang số diễn ra mượt mà, không gây sốc cho hệ thống truyền lực.

Hãy hình dung bộ ly hợp như một cây cầu nối linh hoạt giữa trái tim của xe (động cơ) và các bánh xe. Khi cầu được nối, lực từ động cơ sẽ truyền đến bánh xe, giúp xe di chuyển. Khi cầu được tách, động cơ vẫn hoạt động nhưng không truyền lực xuống bánh xe, cho phép người lái thao tác các chức năng khác như chuyển số hoặc dừng xe.

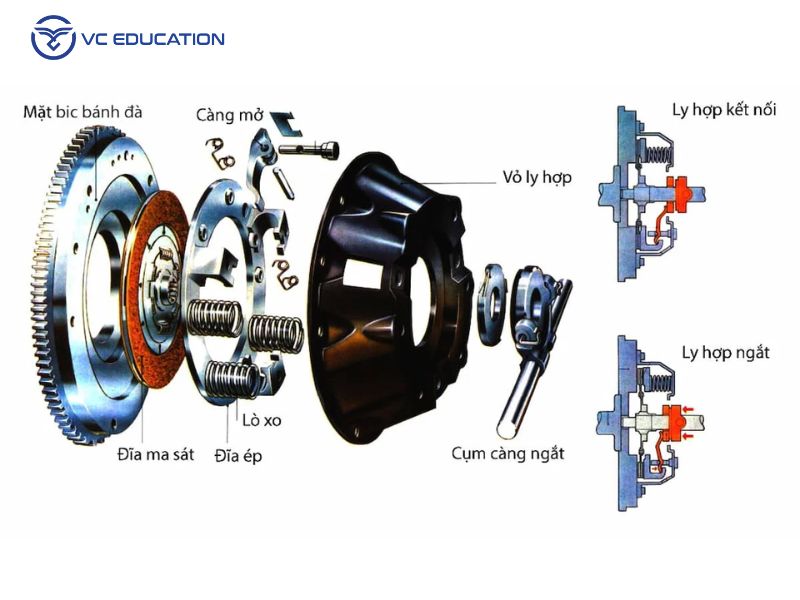

Cấu Tạo Bộ Ly Hợp Ô Tô

Mặc dù có nhiều biến thể, cấu tạo cơ bản của bộ ly hợp trên hầu hết các xe số sàn bao gồm các thành phần chính sau:

Đĩa Ly Hợp (Clutch Disc)

Đĩa ly hợp là bộ phận chính tiếp xúc trực tiếp với bánh đà và mâm ép. Nó được làm từ vật liệu có hệ số ma sát cao như amiăng, sợi thủy tinh hoặc gốm sứ, giúp tạo ra ma sát cần thiết để truyền lực. Trên đĩa ly hợp có các lò xo giảm chấn, có nhiệm vụ hấp thụ các xung động và rung lắc từ động cơ, giúp quá trình truyền động êm ái hơn.

Bàn Ép (Pressure Plate Assembly)

Bàn ép bao gồm mâm ép, vỏ ly hợp và các lò xo ép. Mâm ép là một đĩa kim loại lớn, có khả năng di chuyển tịnh tiến. Khi ly hợp ở trạng thái đóng, các lò xo sẽ ép mâm ép vào đĩa ly hợp, kẹp chặt đĩa ly hợp vào bánh đà của động cơ, tạo thành một khối vững chắc để truyền lực.

Bạc Đạn Bi T (Release Bearing/Throw-out Bearing)

Bạc đạn bi T, hay còn gọi là bi cắt côn, là bộ phận trung gian giữa càng cắt ly hợp và các lò xo trên mâm ép. Khi người lái đạp bàn đạp côn, càng cắt sẽ đẩy bi T tiến vào, ép các lò xo của mâm ép lại, làm cho mâm ép nhả ra khỏi đĩa ly hợp, ngắt truyền động.

Càng Cắt Ly Hợp (Release Fork)

Càng cắt ly hợp là một đòn bẩy được kết nối với bàn đạp ly hợp thông qua hệ thống thủy lực hoặc cáp. Nhiệm vụ của nó là di chuyển bi T khi người lái tác động vào bàn đạp côn.

Bánh Đà (Flywheel)

Mặc dù không phải là một phần của cụm ly hợp, bánh đà là bề mặt mà đĩa ly hợp tiếp xúc. Bánh đà được gắn vào trục khuỷu động cơ và quay cùng với động cơ, cung cấp bề mặt ma sát cho đĩa ly hợp.

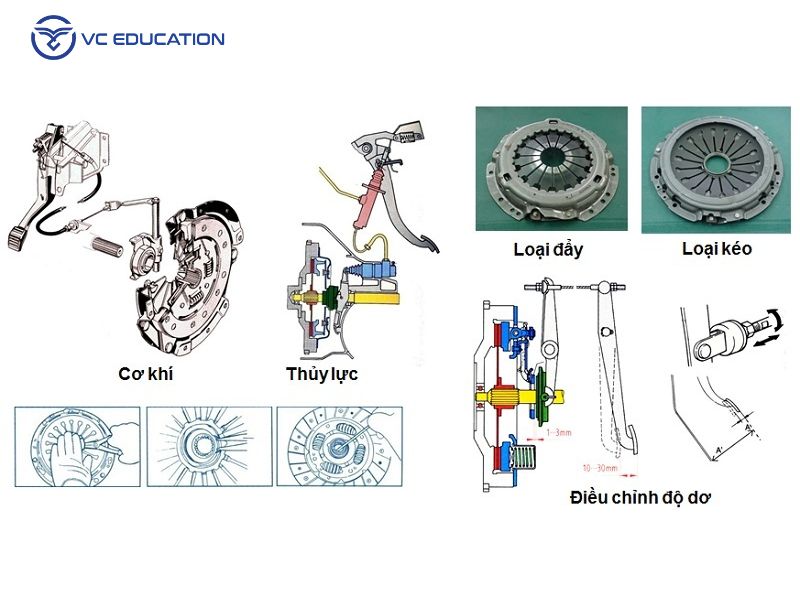

Nguyên Lý Làm Việc Của Bộ Ly Hợp

Nguyên lý hoạt động của bộ ly hợp khá đơn giản, dựa trên việc điều khiển lực ma sát để nối hoặc ngắt truyền động:

• Trạng thái đóng (kết nối): Khi người lái nhả bàn đạp ly hợp, các lò xo trong bàn ép sẽ đẩy mâm ép kẹp chặt đĩa ly hợp vào bánh đà. Lúc này, toàn bộ khối bánh đà – đĩa ly hợp – mâm ép quay như một thể thống nhất, truyền toàn bộ lực mô-men xoắn từ động cơ sang hộp số và đến các bánh xe. Quá trình này tương tự như khi bạn bắt đầu một chuyến đi sau khi đã kiểm tra kỹ lưỡng và xử lý kịp thời các vấn đề nhỏ như xe thủng lốp để đảm bảo hành trình an toàn.
• Trạng thái ngắt (tách rời): Khi người lái đạp bàn đạp ly hợp, lực tác động sẽ truyền qua hệ thống cáp hoặc thủy lực đến càng cắt, đẩy bi T tiến vào. Bi T sẽ ép các lò xo trên bàn ép, làm cho mâm ép di chuyển ra xa đĩa ly hợp. Lúc này, đĩa ly hợp không còn bị kẹp giữa bánh đà và mâm ép, động cơ vẫn quay nhưng không truyền lực đến hộp số, cho phép người lái sang số hoặc dừng xe mà không cần tắt máy.

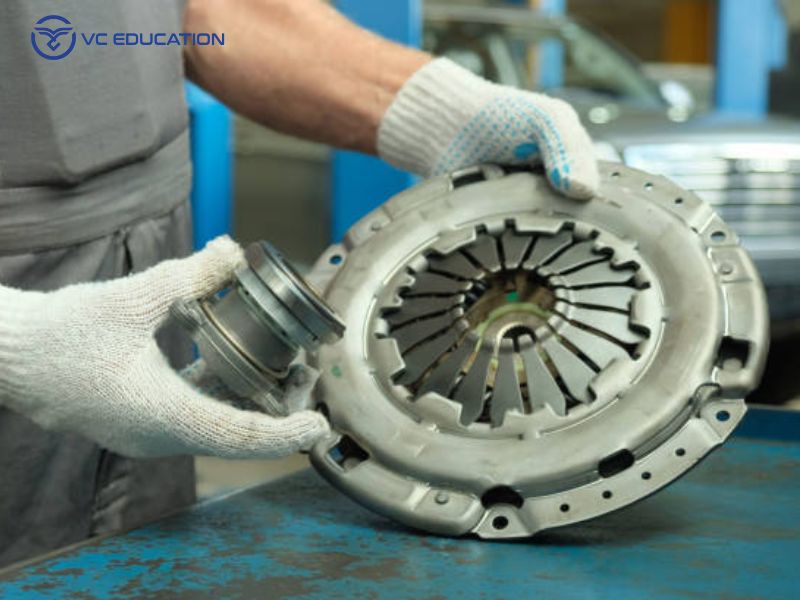

Các Loại Bộ Ly Hợp Phổ Biến

Trong ngành công nghiệp ô tô, có nhiều loại bộ ly hợp khác nhau, được thiết kế để phù hợp với từng loại xe và yêu cầu vận hành riêng biệt:

Ly Hợp Ma Sát Khô

Đây là loại phổ biến nhất trên các xe số sàn. Chúng sử dụng ma sát khô giữa các bề mặt để truyền lực. Ưu điểm là đơn giản, dễ bảo dưỡng và hiệu quả cao.

Ly Hợp Ma Sát Ướt

Được sử dụng chủ yếu trong xe máy, một số loại hộp số tự động hoặc hộp số ly hợp kép (DCT). Các đĩa ma sát được ngâm trong dầu để tản nhiệt và bôi trơn, giúp kéo dài tuổi thọ và hoạt động êm ái hơn.

Ly Hợp Kép (Dual-Clutch Transmission – DCT)

Đây là một dạng hộp số tự động sử dụng hai bộ ly hợp riêng biệt – một cho số lẻ và một cho số chẵn. Điều này cho phép hộp số chuẩn bị số tiếp theo trong khi xe đang ở số hiện tại, mang lại khả năng chuyển số cực nhanh và mượt mà, hiệu suất gần như hộp số sàn nhưng tiện lợi như tự động.

Ly Hợp Thủy Lực (Torque Converter)

Loại này được dùng trong hầu hết các hộp số tự động truyền thống. Thay vì sử dụng ma sát khô hay ướt, nó dùng chất lỏng thủy lực để truyền mô-men xoắn từ động cơ sang hộp số, mang lại sự êm ái tối đa. Các kiến thức về hệ thống thủy lực cũng liên quan đến nhiều bộ phận khác trên xe, như một phần của hệ thống evap hoặc hệ thống phanh, chẳng hạn như guốc phanh trong phanh tang trống.

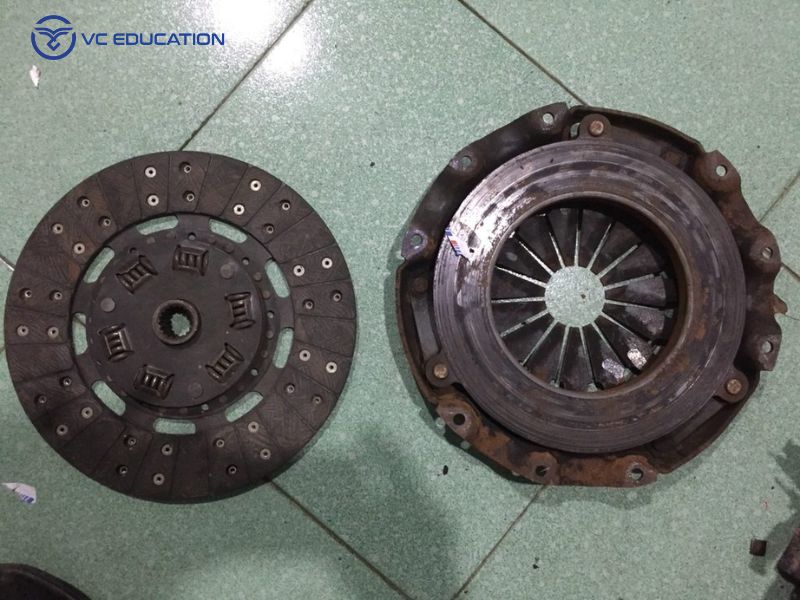

Dấu Hiệu Bộ Ly Hợp Hỏng Và Nguyên Nhân Phổ Biến

Nhận biết sớm các dấu hiệu hỏng hóc của bộ ly hợp là cực kỳ quan trọng để tránh các hư hại nghiêm trọng hơn và đảm bảo an toàn khi lái xe. Theo các chuyên gia tại Trung tâm VCE, những dấu hiệu dưới đây thường là báo động đỏ:

• Ly hợp trượt (trượt côn): Đây là dấu hiệu phổ biến nhất. Khi bạn đạp ga, vòng tua máy tăng cao nhưng xe không tăng tốc tương xứng, hoặc có cảm giác xe bị “lì”. Điều này thường xảy ra khi đĩa ly hợp bị mòn, dầu mỡ bám vào bề mặt ma sát, hoặc lò xo mâm ép bị yếu.
• Mùi khét: Mùi khét như cao su cháy xuất hiện, đặc biệt khi xe lên dốc hoặc tăng tốc đột ngột. Đây là do ma sát quá mức làm nóng vật liệu đĩa ly hợp, một tình trạng mà các kỹ thuật viên tại Trung tâm VCE thường gặp phải khi xử lý các vấn đề liên quan đến hệ thống truyền động.
• Bàn đạp ly hợp cứng hoặc lỏng bất thường: Bàn đạp côn quá cứng có thể do cáp bị kẹt, hệ thống thủy lực bị rò rỉ, hoặc bi T bị kẹt. Ngược lại, bàn đạp quá lỏng có thể do dây cáp bị dão, rò rỉ dầu thủy lực hoặc cần điều chỉnh hành trình.
• Khó vào số hoặc không vào được số: Đặc biệt là số 1 và số lùi. Điều này xảy ra khi ly hợp không ngắt hoàn toàn (còn gọi là “côn bị dính”), khiến hộp số khó tách ra khỏi động cơ.
• Tiếng ồn lạ khi đạp hoặc nhả côn: Tiếng kêu rít, lách cách, hoặc ù ù khi bạn đạp hoặc nhả bàn đạp ly hợp có thể báo hiệu bi T bị hỏng, lò xo trong mâm ép bị yếu, hoặc các bộ phận khác bị mòn.

Nguyên nhân chính dẫn đến hỏng bộ ly hợp thường là do thói quen lái xe không đúng cách (như rà côn, để chân lên bàn đạp côn liên tục), tuổi thọ của vật liệu, hoặc lỗi từ các bộ phận liên quan như hệ thống điều khiển kim phun xăng nếu động cơ hoạt động không ổn định.

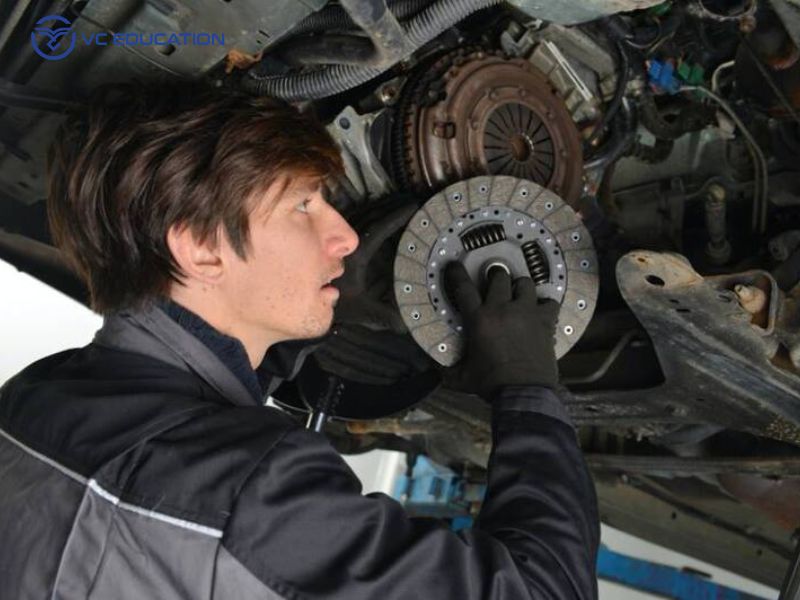

Cách Bảo Dưỡng Và Kéo Dài Tuổi Thọ Bộ Ly Hợp

Để bộ ly hợp hoạt động bền bỉ và hiệu quả, việc bảo dưỡng đúng cách và thay đổi thói quen lái xe là vô cùng cần thiết. Trung tâm VCE với hơn 20 năm kinh nghiệm trong sửa chữa và đào tạo nghề ô tô, xin đưa ra một số lời khuyên hữu ích:

• Hạn chế rà côn: Tuyệt đối không để chân lên bàn đạp ly hợp khi không cần thiết, đặc biệt là khi dừng đèn đỏ hoặc di chuyển chậm. Việc rà côn liên tục sẽ làm đĩa ly hợp bị mòn nhanh chóng do ma sát không cần thiết.
• Chuyển số dứt khoát: Khi chuyển số, hãy đạp ly hợp hết hành trình và nhả từ từ, kết hợp nhịp nhàng với chân ga. Tránh nhả ly hợp quá nhanh hoặc quá chậm.
• Không chở quá tải: Việc chở quá tải thường xuyên sẽ làm tăng áp lực lên hệ thống truyền động, khiến ly hợp phải làm việc nặng hơn và nhanh hỏng hơn.
• Kiểm tra và bảo dưỡng định kỳ: Hãy thường xuyên kiểm tra hệ thống thủy lực của ly hợp (nếu có), mức dầu và tình trạng cáp côn. Thay thế các bộ phận đã mòn hoặc hỏng hóc kịp thời. Đội ngũ kỹ thuật viên của Trung tâm VCE có thể giúp bạn kiểm tra tổng thể và đưa ra đánh giá chính xác nhất.
• Lắng nghe xe: Hãy chú ý đến bất kỳ tiếng ồn lạ nào hoặc cảm giác bất thường khi đạp/nhả côn. Đây có thể là dấu hiệu sớm của vấn đề.

Các Câu Hỏi Thường Gặp Về Bộ Ly Hợp

Bạn có thể còn nhiều thắc mắc về bộ ly hợp? Dưới đây là giải đáp một số câu hỏi phổ biến nhất:

Ly hợp có chức năng gì trong xe ô tô?

Bộ ly hợp giúp nối và ngắt truyền động từ động cơ đến hộp số, cho phép người lái chuyển số êm ái, khởi hành xe mà không bị chết máy, và dừng xe khi động cơ vẫn hoạt động.

Khi nào cần thay bộ ly hợp?

Bạn cần thay bộ ly hợp khi xuất hiện các dấu hiệu như ly hợp bị trượt (xe yếu, tăng ga không bốc), có mùi khét, bàn đạp côn cứng/lỏng bất thường, khó vào số, hoặc có tiếng ồn lạ từ khu vực ly hợp.

Chi phí sửa chữa ly hợp có đắt không?

Chi phí sửa chữa hoặc thay thế bộ ly hợp thường khá cao, phụ thuộc vào loại xe, giá phụ tùng và công thợ. Việc bảo dưỡng định kỳ và lái xe đúng cách sẽ giúp bạn tiết kiệm đáng kể chi phí này.

Có thể tự sửa ly hợp tại nhà không?

Việc sửa chữa hoặc thay thế bộ ly hợp đòi hỏi kiến thức chuyên môn sâu và các dụng cụ chuyên dụng. Trung tâm VCE khuyến nghị bạn nên đưa xe đến các garage uy tín hoặc trung tâm bảo dưỡng để đảm bảo an toàn và chất lượng sửa chữa.

Bộ ly hợp là một bộ phận phức tạp nhưng cực kỳ quan trọng đối với khả năng vận hành của xe ô tô, đặc biệt là xe số sàn. Việc hiểu rõ “Bộ Ly Hợp Là Gì”, cấu tạo, nguyên lý hoạt động, cùng với các dấu hiệu hỏng hóc và cách bảo dưỡng sẽ giúp bạn duy trì chiếc xe của mình trong tình trạng tốt nhất. Hãy liên hệ qua 090 119 26 99 hoặc truy cập Trung tâm VCE để khám phá các khóa học phù hợp với đam mê của bạn và bắt đầu hành.
