Cấu tạo, nguyên lý và dấu hiệu bầu trợ lực chân không hỏng

Khi lái xe, việc đạp phanh nhẹ nhàng nhưng xe vẫn giảm tốc hiệu quả chính là nhờ sự hỗ trợ của bầu trợ lực chân không. Bộ phận này đóng vai trò quan trọng, giúp giảm lực tác động lên bàn đạp phanh và tăng tính an toàn. Vậy Bầu Trợ Lực Chân Không hoạt động ra sao và dấu hiệu nào cho thấy nó bị hỏng?

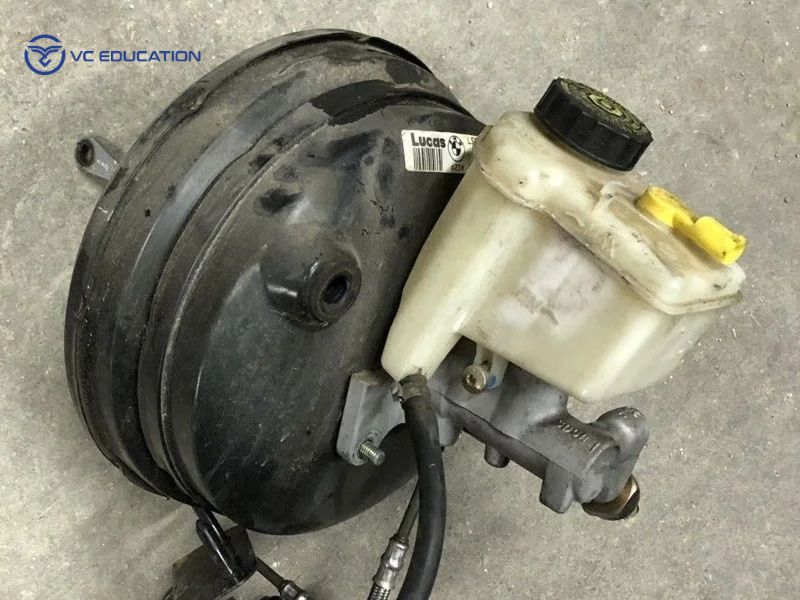

Vai Trò Của Bầu Trợ Lực Chân Không Trong Hệ Thống Phanh

Bầu Trợ Lực Chân Không, còn được gọi là bầu phanh trợ lực hoặc booster phanh, là một thành phần thiết yếu trong hệ thống phanh thủy lực của hầu hết các xe ô tô hiện đại. Vai trò chính của nó là khuếch đại lực đạp từ bàn đạp phanh của người lái, biến một lực nhỏ thành một lực lớn hơn tác động lên xi lanh tổng phanh, từ đó ép dầu phanh đi đến các bánh xe và kích hoạt má phanh. Điều này giúp người lái dễ dàng kiểm soát xe, đặc biệt trong các tình huống khẩn cấp, mà không cần phải dùng quá nhiều sức lực.

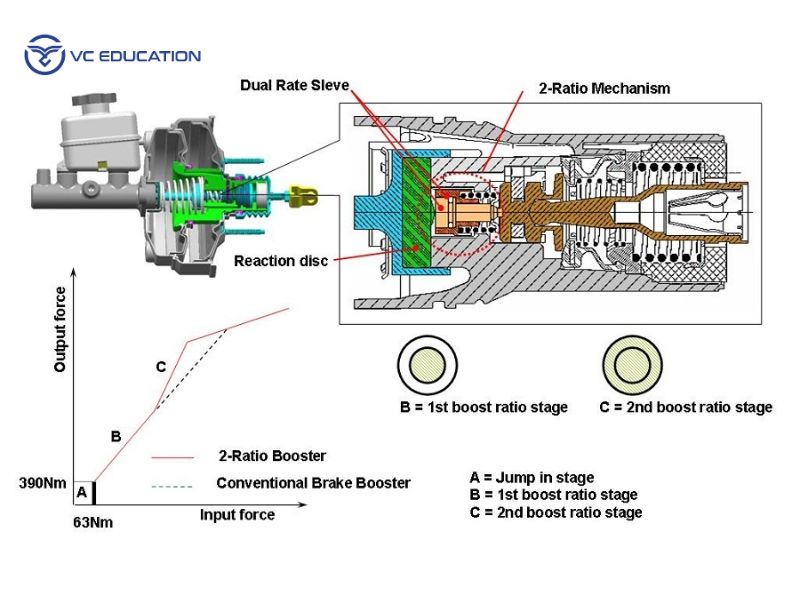

Cấu Tạo Chi Tiết Của Bầu Trợ Lực Chân Không

Bầu trợ lực chân không thường có dạng hình tròn hoặc bầu dục, được gắn giữa bàn đạp phanh và xi lanh tổng phanh. Cấu tạo cơ bản của nó bao gồm các bộ phận chính sau:

• Vỏ bầu (Housing): Là lớp vỏ kim loại bên ngoài, tạo thành một khoang kín.
• Màng ngăn (Diaphragm): Chia khoang bên trong bầu thành hai buồng: buồng chân không (phía xi lanh tổng) và buồng khí quyển (phía bàn đạp phanh). Màng ngăn này có thể chuyển động qua lại.
• Lò xo hồi vị (Return Spring): Giúp màng ngăn trở về vị trí ban đầu khi không có lực tác động.
• Van điều khiển (Control Valve): Một hệ thống van phức tạp, được điều khiển bởi chuyển động của ty đẩy từ bàn đạp phanh. Van này có nhiệm vụ điều tiết áp suất không khí giữa hai buồng.
• Ty đẩy (Push Rod): Kết nối trực tiếp từ bàn đạp phanh đến van điều khiển và từ bầu trợ lực đến xi lanh tổng phanh.
• Van một chiều (Check Valve): Nằm trên đường ống dẫn chân không vào bầu. Van này giữ cho chân không bên trong bầu được duy trì ngay cả khi động cơ đã tắt hoặc có sự thay đổi áp suất đột ngột.

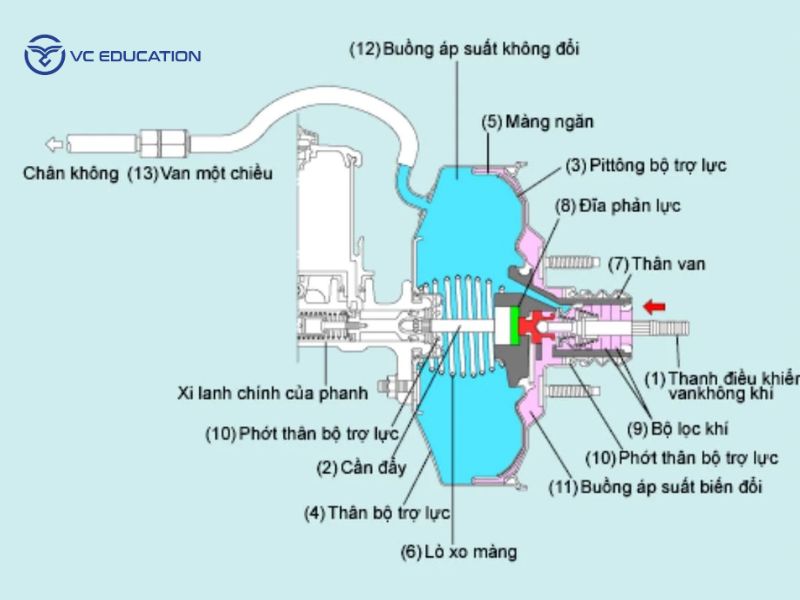

Nguyên Lý Hoạt Động Đơn Giản Mà Hiệu Quả

Nguyên lý hoạt động của bầu trợ lực chân không dựa trên sự chênh lệch áp suất giữa buồng chân không và buồng khí quyển, sử dụng nguồn chân không được tạo ra từ động cơ (đường ống nạp hoặc bơm chân không chuyên dụng).

• Khi không đạp phanh: Cả hai buồng trong bầu trợ lực đều được duy trì áp suất chân không giống nhau. Màng ngăn ở vị trí cân bằng nhờ lò xo hồi vị.
• Khi đạp phanh: Người lái đạp bàn đạp phanh, ty đẩy di chuyển, làm mở van điều khiển. Van này cho phép không khí bên ngoài (áp suất khí quyển) đi vào buồng phía bàn đạp phanh. Lúc này, xuất hiện sự chênh lệch áp suất: buồng chân không vẫn giữ áp suất thấp, trong khi buồng khí quyển có áp suất cao hơn.
• Lực khuếch đại: Sự chênh lệch áp suất này tạo ra một lực đẩy mạnh lên màng ngăn, giúp đẩy ty đẩy nối với xi lanh tổng phanh. Lực bổ sung này kết hợp với lực đạp của tài xế, tạo ra một lực tổng lớn hơn nhiều lần so với lực đạp ban đầu, giúp xi lanh tổng phanh dễ dàng đẩy dầu phanh đến các bánh xe.
• Khi nhả phanh: Người lái nhả bàn đạp phanh, van điều khiển đóng lại cửa nạp khí quyển và mở lại đường thông giữa hai buồng, khôi phục trạng thái chân không đồng đều. Màng ngăn và ty đẩy trở về vị trí ban đầu nhờ lò xo hồi vị.

Dấu Hiệu Nhận Biết Bầu Trợ Lực Chân Không Bị Hỏng

Việc nhận biết sớm các dấu hiệu hỏng hóc của bầu trợ lực chân không là cực kỳ quan trọng để đảm bảo an toàn cho chính bạn và những người xung quanh.

Dưới đây là các dấu hiệu phổ biến:

• Bàn đạp phanh cứng và khó đạp: Đây là dấu hiệu rõ ràng nhất. Khi bầu trợ lực hỏng, lực khuếch đại không còn, bạn sẽ cảm thấy bàn đạp phanh rất cứng, cần dùng nhiều sức hơn bình thường để phanh xe.
• Quãng đường phanh dài hơn: Do lực phanh không đủ mạnh, xe sẽ mất nhiều thời gian và quãng đường hơn để dừng lại hoàn toàn, gây nguy hiểm trong các tình huống cần phanh gấp.
• Tiếng rít hoặc rít gió khi đạp phanh: Tiếng ồn này có thể xuất phát từ việc rò rỉ chân không bên trong bầu trợ lực, do màng ngăn bị rách hoặc các đường ống dẫn chân không bị hở.

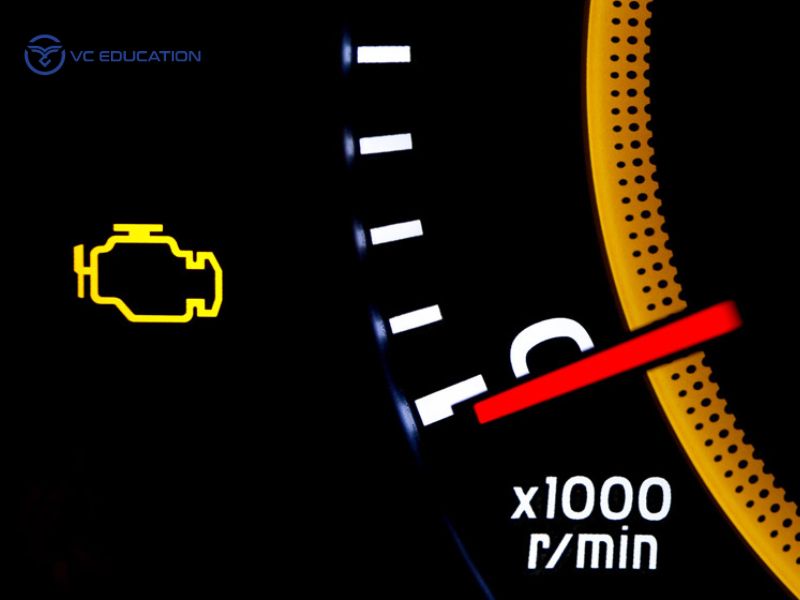

• Đèn báo lỗi động cơ (Check Engine Light) sáng: Trong một số trường hợp, rò rỉ chân không lớn từ bầu trợ lực có thể ảnh hưởng đến hỗn hợp khí nạp của động cơ, khiến đèn Check Engine sáng.
• Động cơ hoạt động không ổn định (idle rough): Đặc biệt khi rò rỉ chân không lớn, nó có thể gây ra hiện tượng động cơ chạy không tải không đều hoặc giật cục.

Cách Kiểm Tra Và Chẩn Đoán Lỗi Bầu Trợ Lực Chân Không

Việc chẩn đoán chính xác vấn đề với bầu trợ lực chân không đòi hỏi kiến thức chuyên môn các bước kiểm tra như sau:

Kiểm tra độ cứng bàn đạp phanh khi động cơ tắt:

• Tắt máy.
• Đạp và nhả bàn đạp phanh vài lần để xả hết chân không còn lại trong bầu.
• Giữ bàn đạp phanh, sau đó khởi động động cơ.
• Nếu bàn đạp phanh tự động chìm xuống một chút khi động cơ khởi động, bầu trợ lực vẫn hoạt động tốt. Nếu không có sự thay đổi hoặc bàn đạp vẫn cứng, có thể bầu trợ lực đã hỏng.

Kiểm tra rò rỉ chân không:

• Khởi động động cơ và để nó chạy không tải trong vài phút để tạo đủ chân không.
• Tắt động cơ.
• Đạp bàn đạp phanh và giữ chặt. Nếu bàn đạp từ từ chìm xuống hoặc cảm giác cứng hơn sau vài giây, có thể có rò rỉ chân không bên trong bầu hoặc từ các đường ống dẫn.
• Kiểm tra trực quan các đường ống chân không nối với bầu trợ lực xem có vết nứt, hở hay không.

Kiểm tra van một chiều:

• Tháo van một chiều ra khỏi bầu trợ lực.
• Thổi vào một đầu van. Nếu không khí đi qua được cả hai chiều, van đã hỏng. Van hoạt động tốt chỉ cho phép không khí đi qua một chiều.

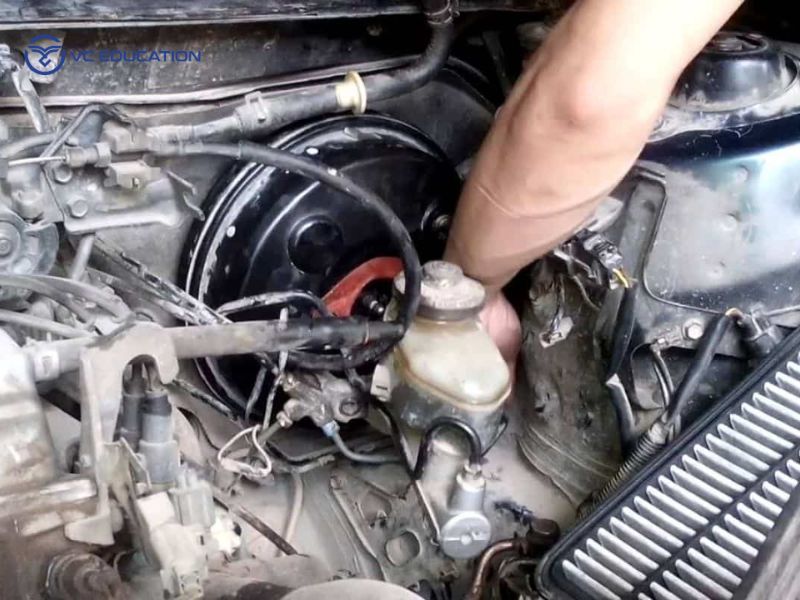

Khắc Phục Lỗi Bầu Trợ Lực Chân Không: Nên Sửa Hay Thay Thế?

Khi bầu trợ lực chân không bị hỏng, việc sửa chữa thường rất phức tạp và không khuyến khích do liên quan trực tiếp đến an toàn phanh. Hầu hết các trường hợp, giải pháp tốt nhất là thay thế toàn bộ bầu trợ lực bằng một bộ phận mới.

• Sửa chữa: Chỉ khả thi trong một số trường hợp rò rỉ nhỏ ở đường ống chân không hoặc van một chiều. Tuy nhiên, nếu màng ngăn bên trong bị rách hoặc các bộ phận cơ khí bên trong bị hỏng, việc sửa chữa gần như không thể hoặc không đảm bảo an toàn.
• Thay thế: Đây là phương án phổ biến và an toàn nhất. Việc thay thế bầu trợ lực yêu cầu kỹ năng tháo lắp chính xác, xử lý hệ thống phanh thủy lực (có thể cần xả gió phanh sau khi thay thế), và căn chỉnh bàn đạp.

Câu Hỏi Thường Gặp Về Bầu Trợ Lực Chân Không

Bầu trợ lực chân không có tác dụng gì chính yếu trong xe ô tô?

Bầu trợ lực chân không giúp khuếch đại lực đạp từ bàn đạp phanh của người lái, làm giảm đáng kể sức lực cần thiết để phanh xe, từ đó tăng cường hiệu quả phanh và sự an toàn khi lái xe.

Làm thế nào để nhận biết bầu trợ lực phanh của xe tôi đang gặp vấn đề?

Các dấu hiệu phổ biến bao gồm bàn đạp phanh cứng và khó đạp, quãng đường phanh dài hơn, có tiếng rít hoặc rít gió khi đạp phanh, hoặc đèn báo lỗi động cơ có thể sáng.

Chi phí thay thế bầu trợ lực chân không là bao nhiêu?

Chi phí thay thế bầu trợ lực chân không có thể dao động tùy thuộc vào dòng xe, hãng sản xuất và địa điểm sửa chữa. Bạn nên liên hệ trực tiếp với các garage hoặc trung tâm bảo dưỡng để có báo giá chính xác.

Bầu trợ lực chân không có cần bảo dưỡng định kỳ không?

Bầu trợ lực chân không thường không yêu cầu bảo dưỡng định kỳ cụ thể. Tuy nhiên, việc kiểm tra tổng thể hệ thống phanh trong quá trình bảo dưỡng xe định kỳ là rất quan trọng để phát hiện sớm các dấu hiệu hỏng hóc hoặc rò rỉ.

Bầu trợ lực chân không là một bộ phận không thể thiếu trong việc đảm bảo an toàn và tiện nghi khi điều khiển xe ô tô. Việc hiểu rõ về nó, từ cấu tạo, nguyên lý hoạt động đến các dấu hiệu hỏng hóc, sẽ giúp bạn trở thành một người lái xe thông thái và chủ động hơn trong việc bảo dưỡng xe của mình.Hãy liên hệ qua số điện tho trình chinh phục ngành công nghệ kỹ thuật ô tô tại 090 119 26 99 hoặc truy cập Trung tâm VCE để khám phá các khóa học phù hợp với đam mê của bạn và bắt đầu hành.
