Bạc đạn là gì? Cấu tạo, nguyên lý và các loại phổ biến

Bạc đạn là gì? Đây là bộ phận quen thuộc trong ô tô và nhiều máy móc, giữ vai trò giảm ma sát và tăng độ bền cho hệ thống truyền động. Bài viết sẽ giúp bạn tìm hiểu cấu tạo, nguyên lý hoạt động và các loại bạc đạn thường gặp để có cái nhìn rõ ràng và chính xác hơn.

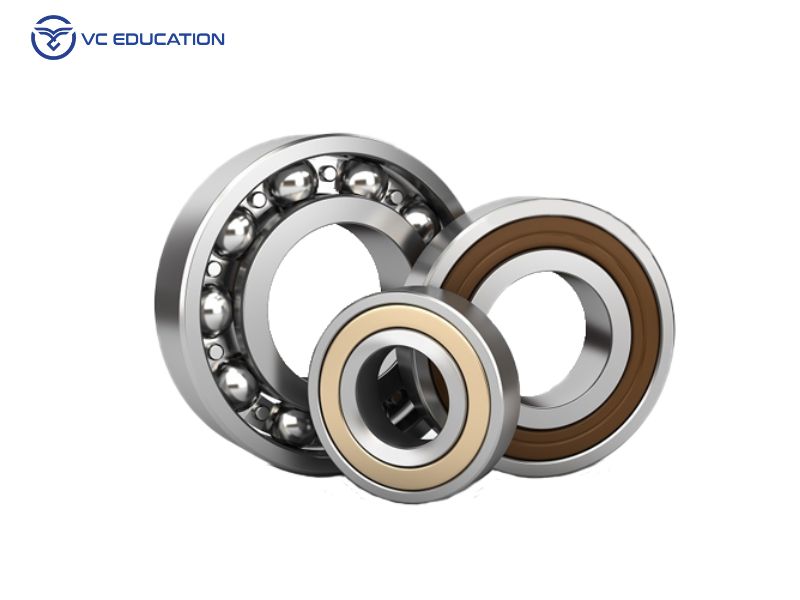

Bạc Đạn Là Gì? Định Nghĩa Và Tầm Quan Trọng Trong Ô Tô

Bạc đạn (bearing) là một chi tiết máy được thiết kế để giảm ma sát giữa các bộ phận quay và các bộ phận đứng yên, cho phép chúng chuyển động tương đối với nhau một cách trơn tru, hiệu quả. Nó hỗ trợ tải trọng, định vị trục quay và truyền chuyển động, đồng thời giảm hao mòn và tiêu hao năng lượng.

Trong một chiếc ô tô, bạc đạn có mặt ở khắp mọi nơi, từ động cơ, hộp số, hệ thống treo, cho đến bánh xe. Chúng chịu trách nhiệm đảm bảo các bộ phận quay như trục khuỷu, trục cam, bánh răng hộp số hay bánh xe có thể quay tự do, ổn định dưới tác động của tải trọng lớn và tốc độ cao. Thiếu bạc đạn, hoặc khi bạc đạn bị hỏng, các chi tiết kim loại sẽ ma sát trực tiếp với nhau, gây ra nhiệt độ cao, mài mòn nhanh chóng, tiếng ồn khó chịu và cuối cùng là hỏng hóc nghiêm trọng toàn bộ hệ thống.

Cấu Tạo Cơ Bản Của Bạc Đạn (Vòng Bi)

Mặc dù có nhiều loại bạc đạn khác nhau, nhưng hầu hết chúng đều chia sẻ những thành phần cốt lõi tương tự, được thiết kế để tối ưu hóa khả năng chịu tải và giảm ma sát:

• Vòng ngoài (Outer Race): Là vòng lớn nhất, cố định với vỏ máy hoặc chi tiết đứng yên.
• Vòng trong (Inner Race): Là vòng nhỏ hơn, lắp cố định vào trục quay.
• Con lăn (Rolling Elements): Là các viên bi, con lăn hình trụ, hình côn, hoặc hình kim nằm giữa vòng trong và vòng ngoài. Chúng chịu trách nhiệm lăn để giảm ma sát trượt.
• Vòng cách (Cage/Retainer): Giữ khoảng cách đều giữa các con lăn, ngăn chúng va chạm vào nhau và đảm bảo chúng được phân bố đều.
• Phớt chắn dầu/nắp chắn bụi (Seal/Shield): Là lớp bảo vệ bên ngoài, giúp giữ mỡ bôi trơn bên trong và ngăn chặn bụi bẩn, nước xâm nhập, kéo dài tuổi thọ của bạc đạn.

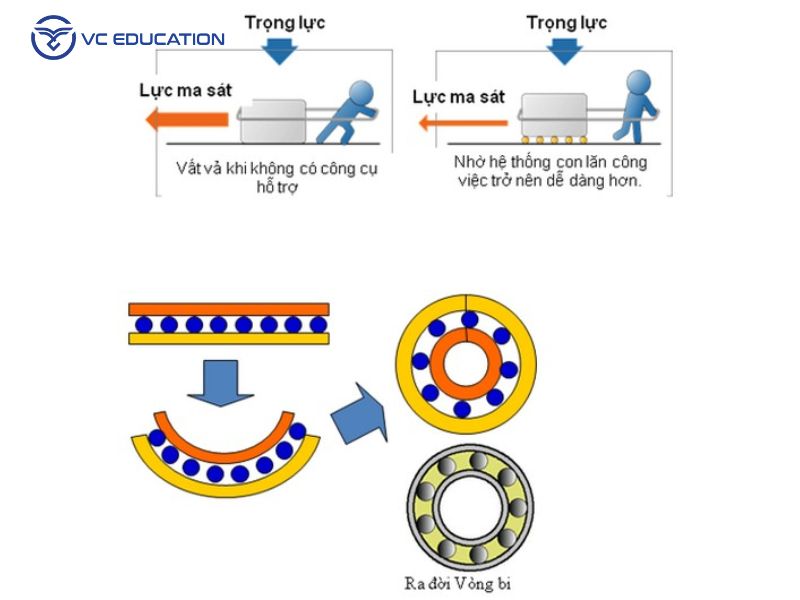

Nguyên Lý Hoạt Động Giảm Ma Sát Của Bạc Đạn

Nguyên lý hoạt động chính của bạc đạn là chuyển đổi ma sát trượt thành ma sát lăn. Thay vì để hai bề mặt kim loại lớn trượt trực tiếp lên nhau (tạo ra ma sát lớn, nhiệt và hao mòn), bạc đạn sử dụng các con lăn (bi hoặc đũa) để lăn giữa vòng trong và vòng ngoài. Ma sát lăn nhỏ hơn ma sát trượt rất nhiều, do đó giúp:

• Giảm thiểu năng lượng tiêu hao: Ít lực cản hơn, động cơ không cần làm việc quá sức để quay các bộ phận.
• Giảm nhiệt độ: Ít ma sát sinh ra ít nhiệt hơn, bảo vệ các bộ phận xung quanh khỏi bị quá nhiệt.
• Tăng tuổi thọ: Giảm mài mòn, kéo dài tuổi thọ của cả bạc đạn và các chi tiết máy liên quan.
• Hoạt động êm ái: Giảm rung động và tiếng ồn.

Chính nhờ nguyên lý này, bạc đạn đã trở thành một phần không thể thiếu trong mọi cơ cấu chuyển động quay.

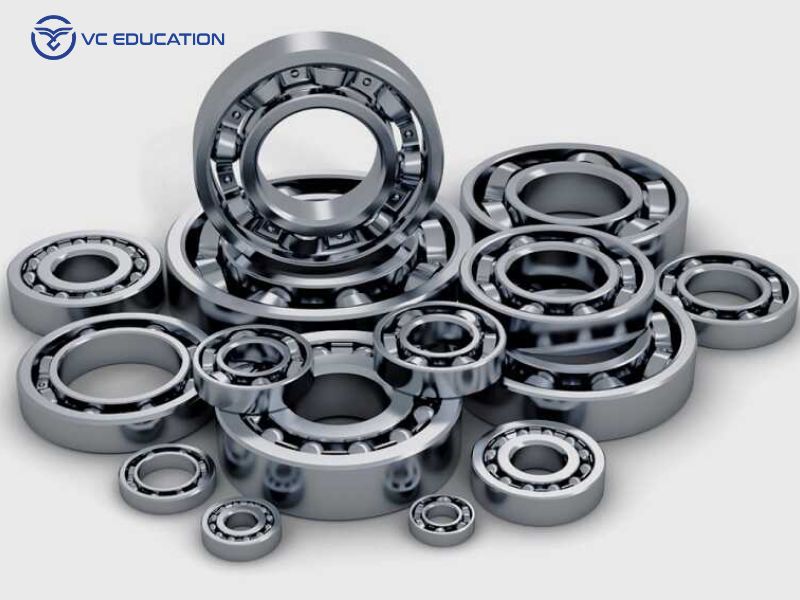

Phân Loại Bạc Đạn Phổ Biến Trong Ô Tô Và Ứng Dụng

Trong ngành ô tô, có nhiều loại bạc đạn khác nhau, mỗi loại được thiết kế để phù hợp với các loại tải trọng và yêu cầu vận hành cụ thể. Trung tâm VCE đã tổng hợp các loại phổ biến nhất:

Bạc Đạn Bi (Ball Bearing)

Là loại phổ biến nhất, sử dụng các viên bi tròn làm con lăn. Chúng có khả năng chịu tải trọng hướng tâm (radial load) tốt và chịu tải trọng hướng trục (axial load) ở mức vừa phải.

• Ứng dụng: Thường thấy trong các bộ phận yêu cầu tốc độ quay cao và tải trọng tương đối nhẹ như máy phát điện, bơm nước, quạt làm mát, một số vị trí trong hộp số.

Bạc Đạn Đũa (Roller Bearing)

Sử dụng các con lăn hình trụ thay vì bi. Nhờ diện tích tiếp xúc lớn hơn, chúng có khả năng chịu tải trọng hướng tâm vượt trội so với bạc đạn bi.

• Ứng dụng: Rất phù hợp cho các bộ phận chịu tải trọng nặng và tốc độ trung bình như trục khuỷu động cơ, trục cam, một số bánh răng trong hộp số.

Bạc Đạn Côn (Tapered Roller Bearing)

Có các con lăn hình côn và rãnh trượt hình côn, cho phép chúng chịu được cả tải trọng hướng tâm và tải trọng hướng trục rất lớn.

• Ứng dụng: Đây là loại bạc đạn quan trọng, thường được tìm thấy ở bánh xe ô tô, bộ vi sai, và các vị trí cần định vị chính xác trục quay chịu tải trọng lớn. Hiểu về cấu trúc này là chìa khóa để xử lý nhiều vấn đề trong sửa chữa ô tô.

Bạc Đạn Kim (Needle Bearing)

Là một dạng của bạc đạn đũa nhưng có đường kính con lăn rất nhỏ và chiều dài lớn, cho phép chúng hoạt động trong không gian hạn chế.

• Ứng dụng: Phổ biến trong hộp số, hệ thống lái, các khớp nối chữ U (cardan joint) hoặc các vị trí cần chịu tải trọng cao trong không gian hẹp.

Bạc Đạn Trượt (Plain Bearing/Bushings)

Thay vì con lăn, bạc đạn trượt sử dụng một lớp vật liệu (thường là hợp kim chống ma sát như babbitt, đồng thau, polymer) để làm giảm ma sát giữa trục và vỏ. Chúng không có bộ phận lăn mà dựa vào một lớp dầu bôi trơn để tạo màng ngăn cách.

• Ứng dụng: Phổ biến trong động cơ, làm bạc lót trục khuỷu, trục cam. Chúng yêu cầu hệ thống bôi trơn hiệu quả để hoạt động.

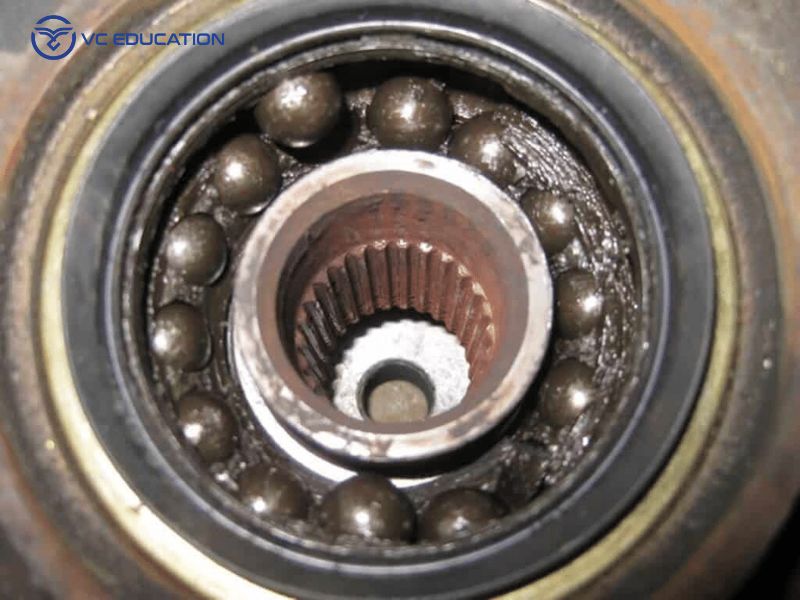

Dấu Hiệu Nhận Biết Bạc Đạn Hỏng Và Nguyên Nhân

Việc nhận biết sớm các dấu hiệu bạc đạn hỏng có thể giúp bạn tránh được những hỏng hóc nghiêm trọng và tốn kém hơn cho chiếc xe. Các giảng viên giàu kinh nghiệm của VCE nhấn mạnh các dấu hiệu sau:

Dấu Hiệu Bạc Đạn Hỏng

• Tiếng ồn bất thường: Đây là dấu hiệu phổ biến nhất. Tiếng ồn có thể là tiếng rít, tiếng vù vù, tiếng ù ù, tiếng lạch cạch hoặc tiếng gầm gừ phát ra từ khu vực bạc đạn. Tiếng ồn thường to hơn khi xe chạy nhanh hoặc vào cua.
• Rung động: Bánh xe, vô lăng hoặc sàn xe có thể bị rung lắc, đặc biệt là ở tốc độ cao.
• Xe bị lệch hướng: Nếu bạc đạn bánh xe bị hỏng nặng, xe có thể bị nhao lái, khó giữ thẳng.
• Nhiệt độ cao: Vùng xung quanh bạc đạn có thể nóng bất thường khi chạm vào sau khi xe hoạt động.
• Lốp mòn không đều: Một dấu hiệu gián tiếp cho thấy hệ thống treo hoặc bạc đạn bánh xe có vấn đề.

Nguyên Nhân Gây Hỏng Bạc Đạn

• Thiếu bôi trơn hoặc bôi trơn kém: Là nguyên nhân hàng đầu. Mỡ hoặc dầu bôi trơn không đủ, bị khô, nhiễm bẩn hoặc chất lượng kém sẽ khiến ma sát tăng lên, gây ra nhiệt độ cao và mài mòn nhanh chóng.
• Quá tải: Chở quá tải hoặc xe thường xuyên phải chịu tải trọng lớn hơn mức thiết kế có thể làm hỏng bạc đạn sớm.
• Nước và bụi bẩn xâm nhập: Phớt chắn dầu/chắn bụi bị hỏng hoặc lão hóa cho phép nước, bùn đất, bụi bẩn lọt vào bên trong, làm hỏng các con lăn và rãnh trượt.
• Va đập mạnh: Xe bị va chạm, chạy qua ổ gà tốc độ cao hoặc phanh gấp liên tục có thể tạo ra lực tác động mạnh, gây biến dạng hoặc nứt vỡ bạc đạn.
• Lắp đặt sai kỹ thuật: Lắp đặt không đúng cách (ép quá mạnh, không căn chỉnh chuẩn xác) có thể làm hỏng cấu trúc bạc đạn ngay từ đầu.
• Tuổi thọ và hao mòn tự nhiên: Dù được bảo dưỡng tốt, bạc đạn cũng có tuổi thọ nhất định và sẽ hao mòn theo thời gian sử dụng.

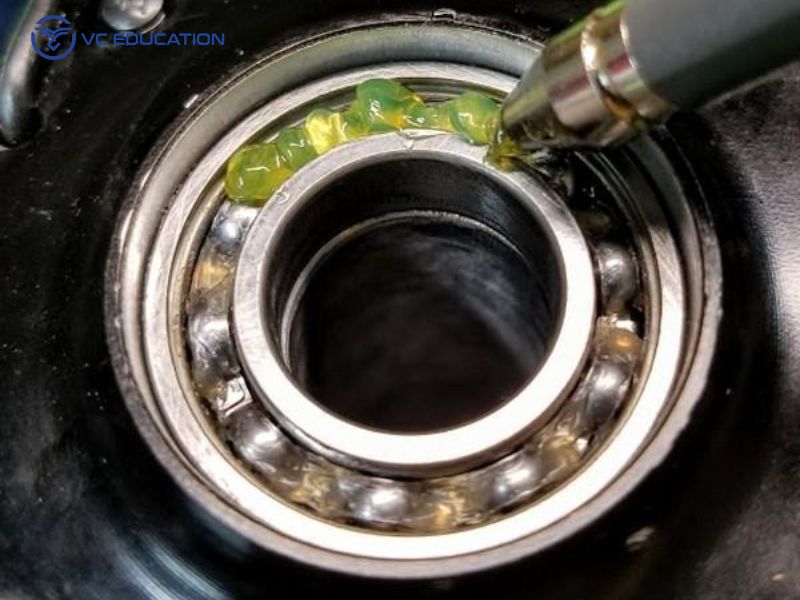

Bảo Dưỡng Và Khắc Phục Lỗi Bạc Đạn

Việc bảo dưỡng định kỳ và khắc phục lỗi bạc đạn đúng cách không chỉ giúp kéo dài tuổi thọ cho xe mà còn đảm bảo an toàn cho người sử dụng.

Bảo Dưỡng Bạc Đạn Hiệu Quả

• Kiểm tra và thay mỡ bôi trơn định kỳ: Đối với các loại bạc đạn có thể bôi trơn lại (ví dụ như một số bạc đạn bánh xe đời cũ), việc kiểm tra lượng mỡ và thêm hoặc thay mỡ mới theo khuyến nghị của nhà sản xuất là rất quan trọng. Mỡ bôi trơn chất lượng tốt giúp giảm ma sát và nhiệt độ hiệu quả.
• Kiểm tra phớt chắn dầu/chắn bụi: Đảm bảo các phớt không bị rách, nứt hoặc biến dạng để ngăn chặn bụi bẩn và nước xâm nhập.
• Tránh chở quá tải: Tuân thủ tải trọng tối đa mà nhà sản xuất khuyến nghị để giảm áp lực lên bạc đạn.
• Lái xe cẩn thận: Tránh chạy xe tốc độ cao qua các ổ gà, gờ giảm tốc hoặc đường xấu để hạn chế các va đập mạnh lên hệ thống treo và bánh xe.
• Sử dụng phụ tùng chính hãng: Khi cần thay thế, hãy chọn bạc đạn chất lượng tốt, chính hãng hoặc có nguồn gốc rõ ràng để đảm bảo độ bền và hiệu suất.

Khắc Phục Lỗi Bạc Đạn Hỏng

Khi bạc đạn có dấu hiệu hỏng, việc thay thế là giải pháp bắt buộc, bởi bạc đạn thường không thể sửa chữa.

• Thay thế bạc đạn mới: Quá trình thay thế đòi hỏi dụng cụ chuyên dụng và kỹ thuật chính xác. Ví dụ, khi thay bạc đạn bánh xe, cần tháo rời cụm phanh, moay-ơ và sử dụng cảo ép bạc đạn chuyên dụng. Việc lắp đặt sai có thể gây hỏng hóc cho bạc đạn mới hoặc các bộ phận liên quan khác.
• Kiểm tra các bộ phận liên quan: Khi thay bạc đạn, nên kiểm tra cả trục, moay-ơ và các chi tiết khác để đảm bảo không có hư hại nào do bạc đạn cũ gây ra.

Các Câu Hỏi Thường Gặp Về Bạc Đạn

Bạc đạn có bao nhiêu loại phổ biến trong ô tô?

Trong ô tô, các loại bạc đạn phổ biến nhất là bạc đạn bi, bạc đạn đũa, bạc đạn côn, bạc đạn kim và bạc đạn trượt (bạc lót). Mỗi loại có cấu tạo và khả năng chịu tải khác nhau.

Khi nào cần thay bạc đạn ô tô?

Bạn nên thay bạc đạn ô tô khi nghe thấy tiếng ồn bất thường (rít, gầm gừ, lạch cạch) từ khu vực bạc đạn, cảm thấy rung động ở vô lăng hoặc sàn xe, hoặc khi phát hiện lốp xe mòn không đều. Tốt nhất là kiểm tra định kỳ theo khuyến nghị của nhà sản xuất.

Chi phí thay bạc đạn ô tô có đắt không?

Chi phí thay bạc đạn ô tô dao động tùy thuộc vào loại xe, loại bạc đạn, vị trí (bánh xe, hộp số, động cơ) và chi phí nhân công tại gara. Bạc đạn bánh xe thường có chi phí thay thế thấp hơn so với bạc đạn trong hộp số hoặc động cơ.

Làm thế nào để bảo dưỡng bạc đạn đúng cách?

Bảo dưỡng bạc đạn bao gồm kiểm tra phớt chắn dầu/chắn bụi, đảm bảo bôi trơn đầy đủ (nếu có thể bôi trơn lại), tránh chở quá tải và lái xe cẩn thận để tránh va đập mạnh. Sử dụng phụ tùng chất lượng khi thay thế.

Bạc đạn có ảnh hưởng đến mức tiêu thụ nhiên liệu không?

Có. Bạc đạn bị hỏng, ma sát tăng cao sẽ khiến động cơ phải làm việc nhiều hơn để khắc phục lực cản, dẫn đến việc tiêu thụ nhiên liệu nhiều hơn so với bình thường.

Sự khác biệt giữa bạc đạn bi và bạc đạn đũa là gì?

Bạc đạn bi sử dụng viên bi tròn làm con lăn, thích hợp cho tải trọng vừa phải và tốc độ cao. Bạc đạn đũa sử dụng con lăn hình trụ, có diện tích tiếp xúc lớn hơn, chịu tải trọng hướng tâm tốt hơn và phù hợp với tải nặng hơn.
